基本操作
2.开始检查与结束检查
2.1 开始自动检查
c
注意
开始自动检查之前，必须先调节好传送装置。
关于传送装置的调节方法，请参照您所用机型的操作者手册中的“日常作业”。
2.1.1 选择检查程序
1
按 [ 基板切换 ] 按钮。
打开基板切换画面。
2
从检查程序列表中选择检查程序。
1. 根据需要，选择“生产”、“试产确认”、“调试”选项卡。
2. 在检查程序列表中选定检查程序之后，按 [ 读入程序 ] 按钮或直接双击选定的行。检查程序即被读入。
选择检查程序
[基板切换]按钮
[读入程序]按钮
选择检查程序
26120-P7-10
3
确认读入的检查程序。
读入检查程序之后，状态区会显示读入的检查程序名。
1-25
1
基本操作
2.1.2 开始自动检查
1
确认检查程序。
开始自动检查之前，先确认显示在状态区的检查程序名。
2
按按钮区的 [ 自动检查 ] 按钮。
显示自动检查画面。
3
按 [ 开始 ] 按钮，开始检查。
中途想要停止自动检查时，按 [ 停止 ] 按钮。
自动检查流程
检查
OK NG
[自动检查]按钮
[开始]按钮
[停止]按钮
[关闭报警]按钮
26121-P7-20
[ 关闭报警 ] 按钮
蜂鸣器鸣响报警时，按 [ 关闭报警 ] 按钮可以关闭蜂鸣器。
1-26
1
基本操作
2.2 检出不良时的处理方法
2.2.1 2 次判定
将“系统设定”画面的“2 次判定功能”设置为“启用”时，在自动检查过程中当检查结束时，画面会自动跳转到
“实机判定”画面，显示不良图像。操作人员可以查看显示的图像之后进行良否判定。判定为良品时，按 [OK] 按钮；
判定为不良时，按 [NG] 按钮。
下面，介绍该画面中显示的各个按钮的功能。
参考
检查结果是在基板传出之前还是在传出之后在“实机判定”画面中显示，可以在“系统设定”→“2 次判定设定”→“判定时机”
参数中设置。

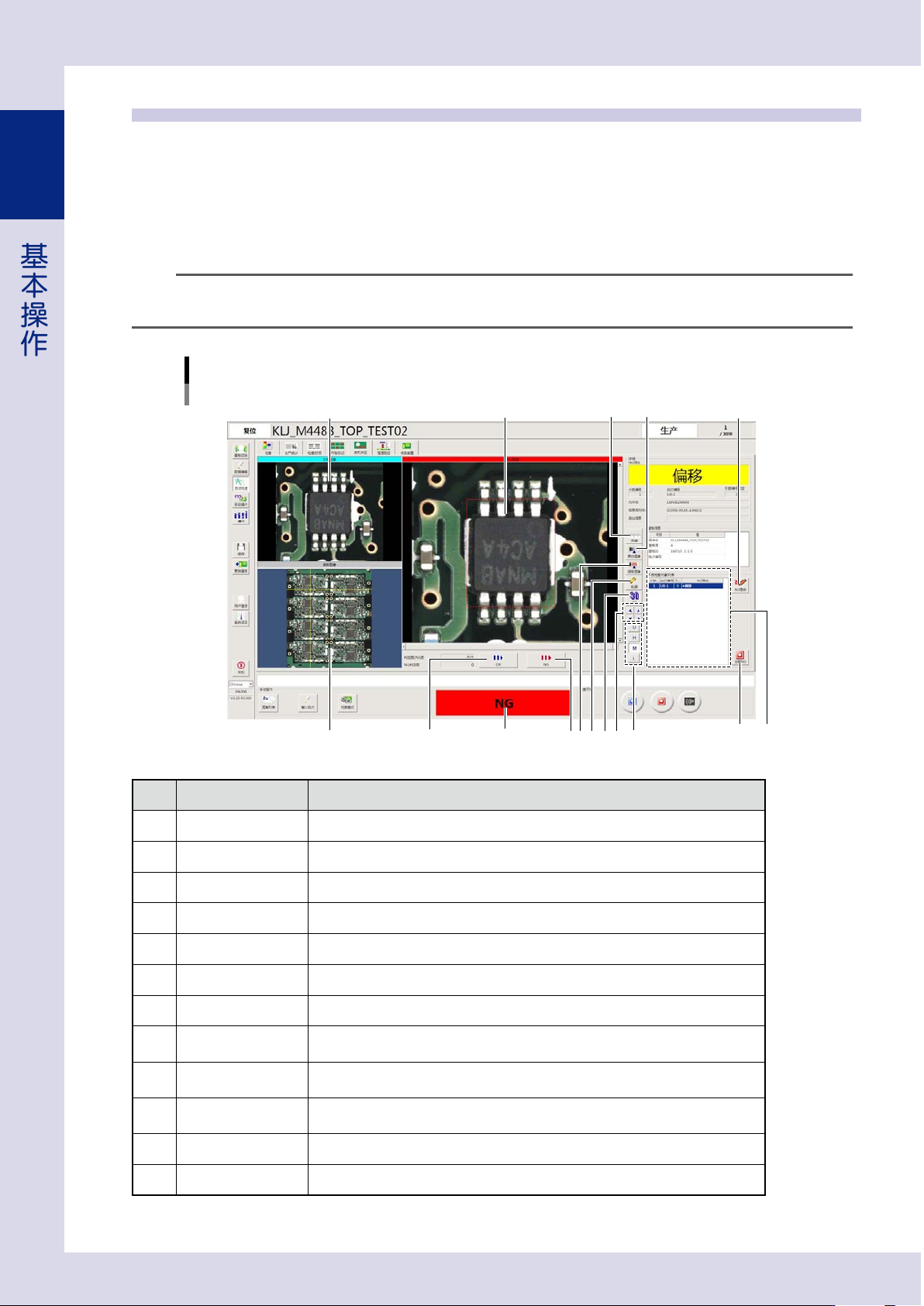

检查出不良时的画面
光学检查
整板图像
1
4 10
1211
3
检查结果
不良图像
标准图像
2 5 6 987
26122-P7-10
项目、按钮名
功能
1 OK 确认显示的不良元件图像，若是良品，按该按钮。
2 NG 确认显示的不良元件图像，若确实是不良品，按该按钮。
3 测量 按该按钮之后，可以在不良图像上测量尺寸。
4 黑白图像 显示在“照明设定”中所选照明下的黑白图像。
5 提取图像 以红色显示按设定的判定条件检查出的区域。
6 轮廓 显示检查机识别到的元件的轮廓。
7 3D 只有选配了 3D 投影仪时才显示。显示 NG 元件的 3D 图像。
8 视角切换按钮
只有选配了 4D 斜视相机时才显示。
显示 4 个方向上的斜视相机拍摄的不良图像。
9 照明
与在 [ 数据编辑 ] -“元件”画面的“选项”参数“NG 图像照明设定”中设定的照明对应
的按钮显示为按下状态。
10 NG 理由
按该按钮，可以修改不良检查对象的不良理由。
相关内容，请参照后述第 5 章“2.32 次判定设定”的内容。
11 全部 NG 按该按钮，可以将检查机判定为不良的所有检查对象全部判定为不良。
12 不良检查对象列表 列表显示检查机判定为不良的所有检查对象。
