3-9
3
元件信息库的创建与编辑

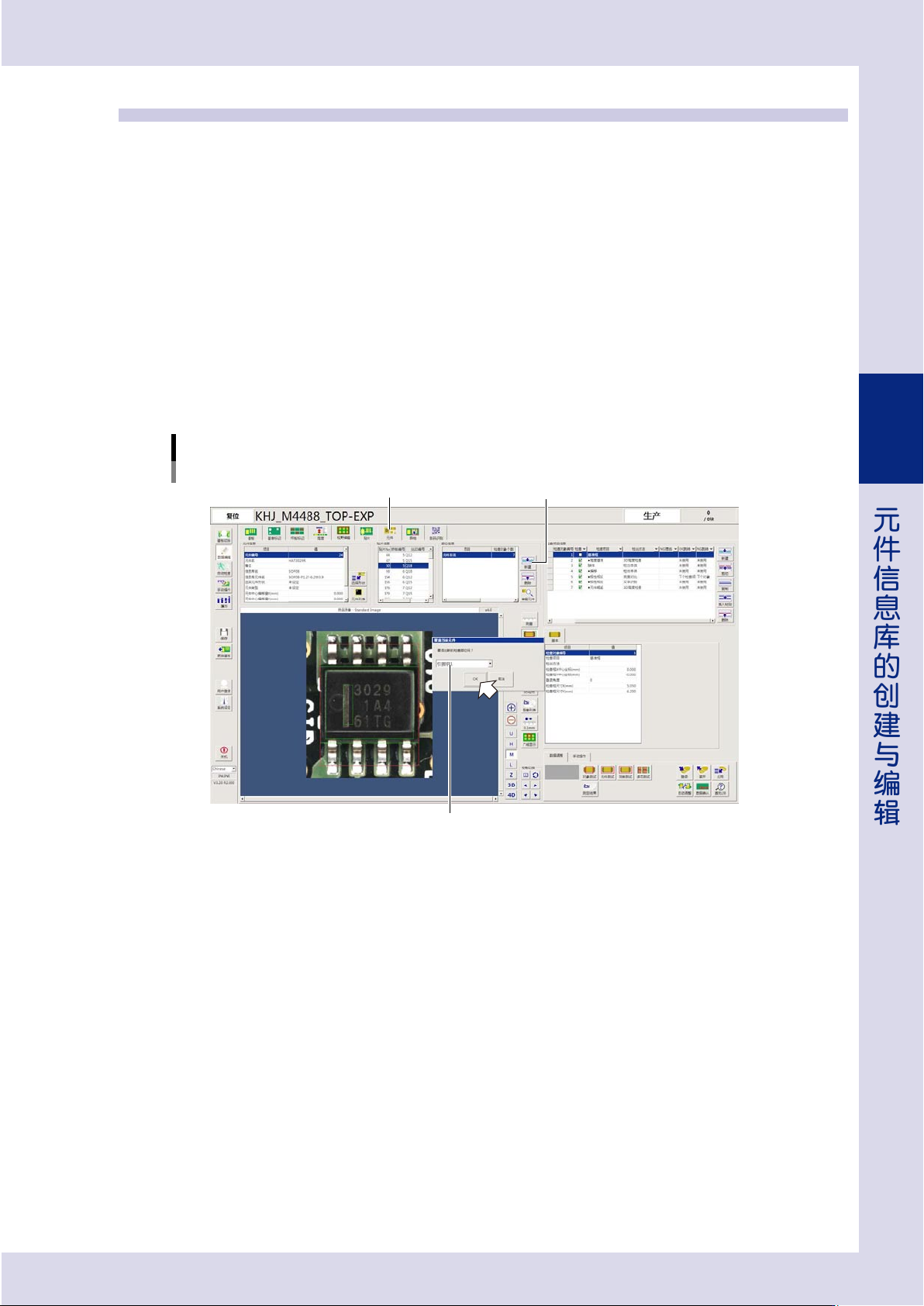

2.1 部位的新建
2.1.1 部位的新建方法
需要添加检查部位时，需要在“部位信息”中添加该部位的信息。
在此，以“引脚组”为例介绍新建部位的方法。
1
选择需要添加检查部位的元件。
在“贴装”画面的视野图像中双击需要添加检查部位的元件，画面切换到“元件”画面。
2
按“部位信息”中的 [ 新建 ] 按钮。
显示是否添加新的检查部位的确认对话框。
3
选择需要添加的部位之后，按 [OK] 按钮。
选定的部位被添加到“部位信息”中。此例中，选择“引脚组”。
添加检查部位
选择部位
“元件”画面
26313-P7-10
3-10
3
元件信息库的创建与编辑

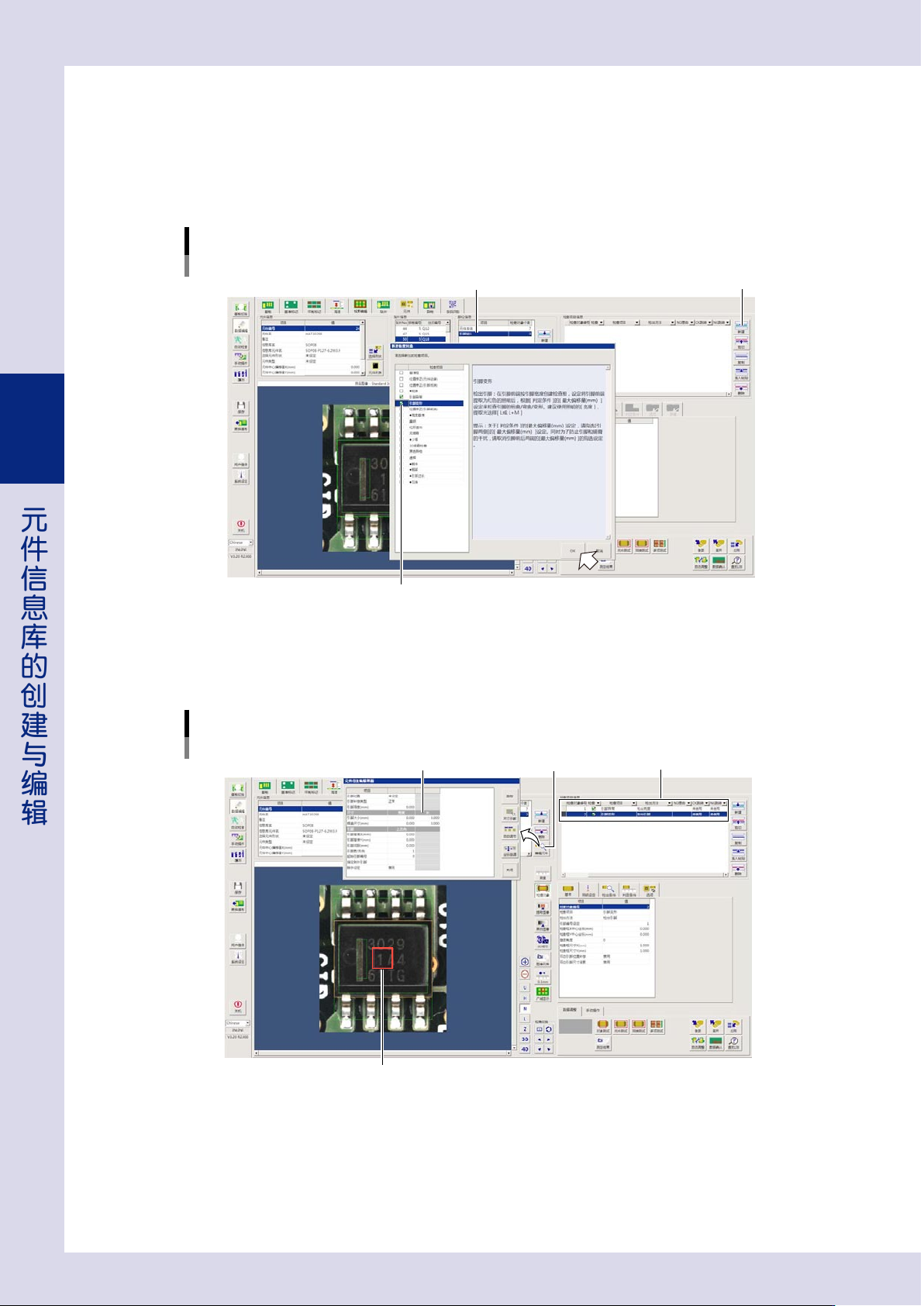

4
按“检查项目信息”中的 [ 新建 ] 按钮。
显示“新建检查对象”对话框。
5
选择要新建的检查项目之后，按 [OK] 按钮。
选定的检查项目 (1 根引脚的检查对象 ) 被新建到“检查项目信息”中，检查对象显示在元件的中心。
新建检查对象
勾选检查项目
添加的部位
26314-P7-10
6
按“部位信息”的 [ 编辑元件 ] 按钮。
显示“元件信息编辑界面”。
元件信息编辑界面
新建的检查对象
元件信息编辑界面 [编辑元件]按钮
新建的检查项目
26315-P7-10
3-11
3
元件信息库的创建与编辑

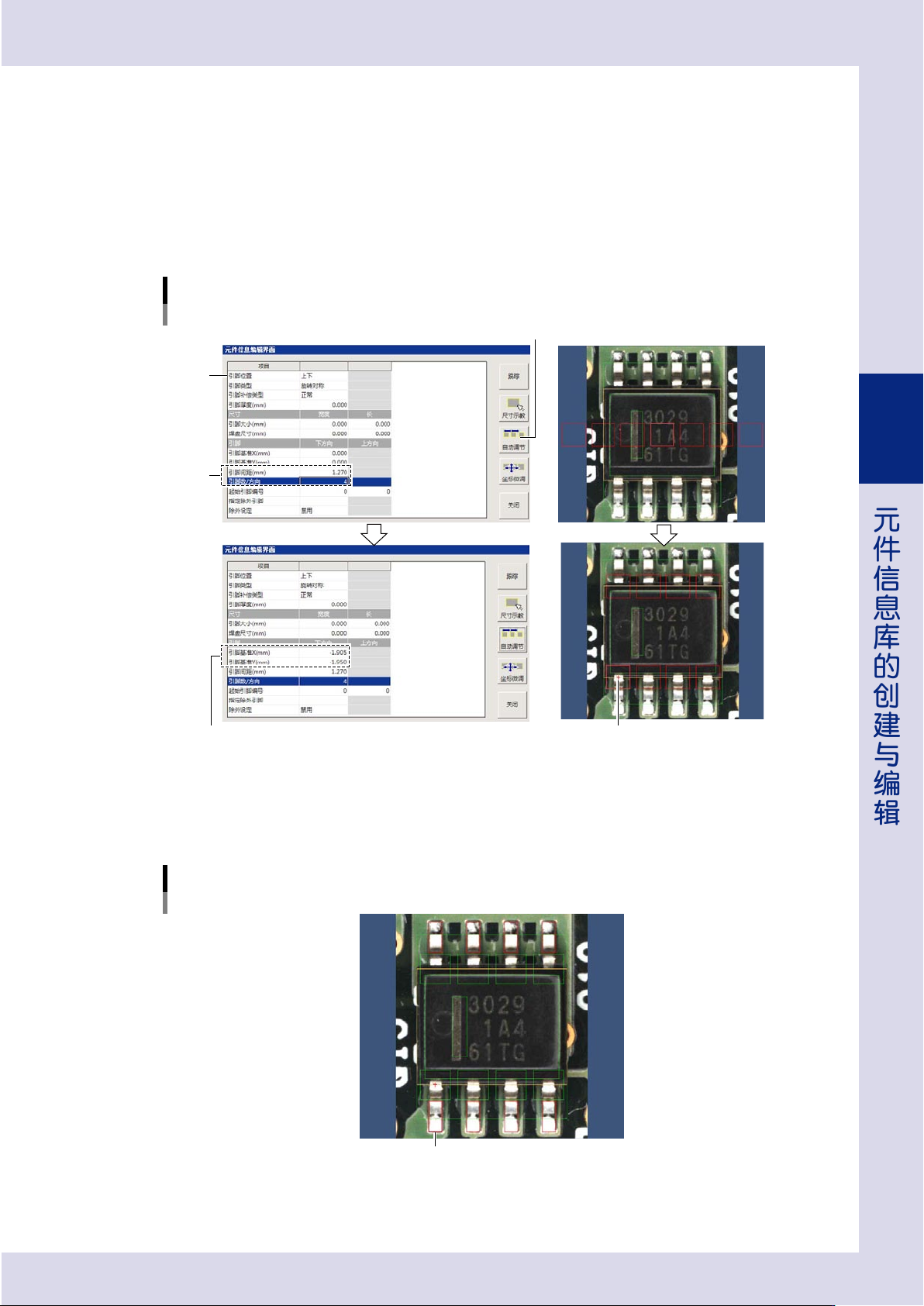

7
设置“引脚位置”。
从下拉框中选择有引脚的方向。在此例中，选择“上下”。
8
输入“引脚间距”与“引脚数 / 方向”。
9
按 [ 自动调节 ] 按钮。
显示确认对话框之后，按 [ 是 ] 按钮。元件检查对象被移到基准位置之后，基准位置的坐标自动被输入到
“引脚基准 X”、“引脚基准 Y”栏中。画面中显示的红色“+”即为引脚基准。
引脚基准位置的自动调节
[自动调节]按钮
自动输入调节后的值
引脚基准 (红色“+”)
26316-P7-20
0
将检查对象移到需要检查的部位之后，调节检查框的大小。
1. 拖动鼠标将检查对象移到需要检查的部位之后，调节检查框的大小。
2. 按 [ 关闭 ] 按钮，返回“元件”画面。
移动检查对象并调节大小
拖动鼠标将检查对象移到检查部位，
并调节检查框的大小。
26318-P7-20
