A-1 附录 1. 键盘快捷键功能表 在“数据编辑”画面中的“贴片” 、 “元件”选项卡画面与“自动检查”画面中的“实机判定”选项卡画面，可以 使用下列快捷键。 键盘例 Del Ins V C Home F End Ctrl ← → ↑ ↓ F1 Fn 25000-P7-00 ■ 快捷键功能列表 快捷键 可操作的画面 功能 Fn + Home [ 数据编辑 ]-“贴片”画面 使光标移到所选视野的起始检查对象。 Fn + …
A-1
附录

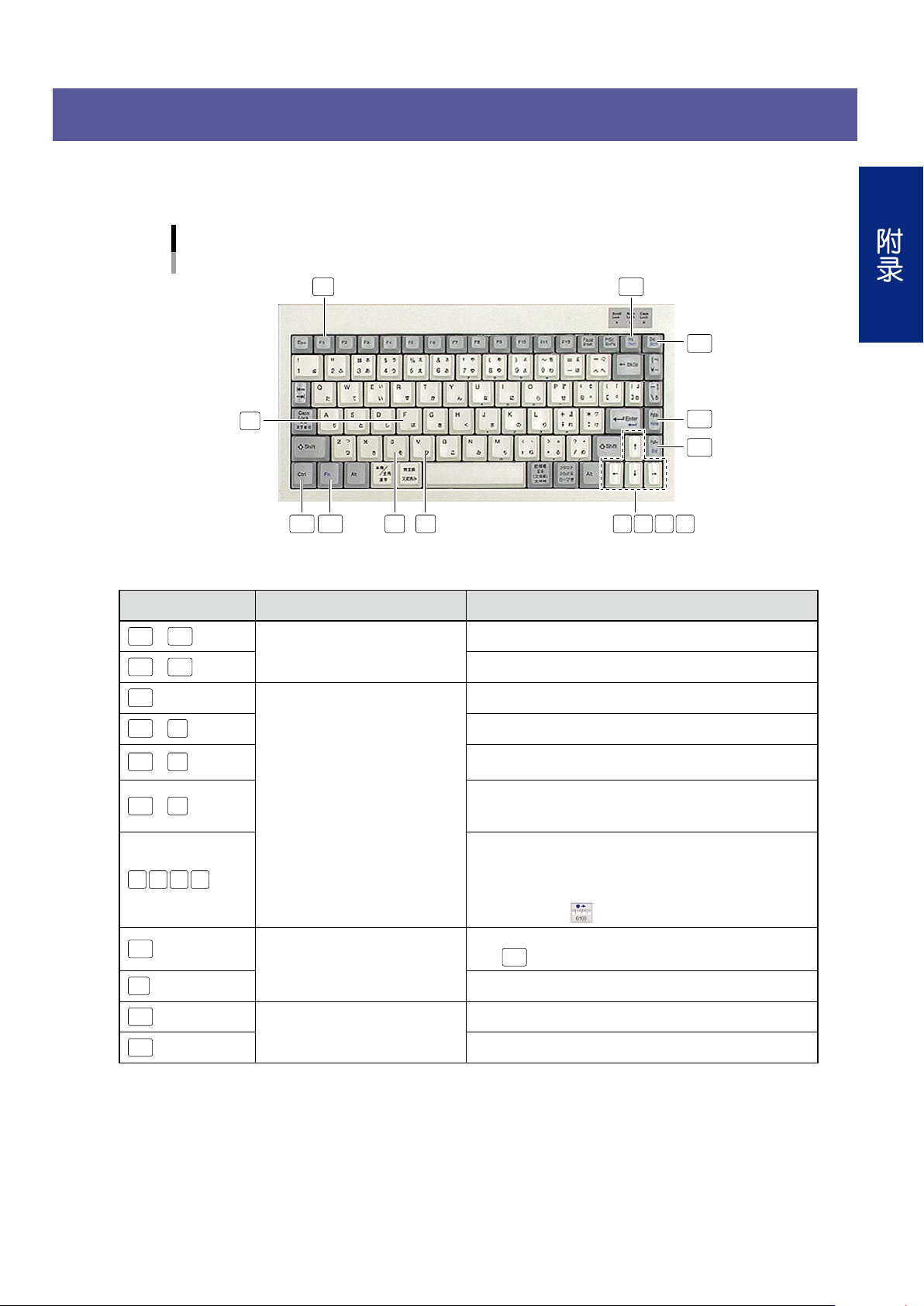

1.键盘快捷键功能表
在“数据编辑”画面中的“贴片”、“元件”选项卡画面与“自动检查”画面中的“实机判定”选项卡画面，可以
使用下列快捷键。
键盘例
Del
Ins
VC
Home
F
End
Ctrl
← → ↑ ↓
F1
Fn
25000-P7-00
■ 快捷键功能列表
快捷键 可操作的画面 功能
Fn
+
Home
[ 数据编辑 ]-“贴片”画面
使光标移到所选视野的起始检查对象。
Fn
+
End
使光标移到所选视野的末尾检查对象。
Del
[ 数据编辑 ]-“贴片”与“元件”画面
删除选定的检查对象 ( 红色矩形 ) 的贴片数据或检查对象数据。
Ctrl
+
F
打开“查找替换”对话框。
Ctrl
+
C
使选定的检查对象 ( 红色矩形 ) 的贴片数据或检查对象数据复制到
剪贴板上。
Ctrl
+
V
在“贴片”画面时，使复制到剪贴板上的检查对象的贴片数据插入
粘贴到选定行的下一行。
在“元件”画面时，显示选择添加位置的对话框。
← → ↑ ↓
在“贴片”画面时，使选定的元件信息库 ( 红色 ) 向箭头所示方向
移动。
在“元件”画面时，使选定的检查对象 ( 红色粗线矩形 ) 向箭头所
示方向移动。
移动间距，可以按
按钮调节。
Ctrl
+ 点击检查对象
[ 数据编辑 ]-“元件”画面
不连续选择多个检查对象。
按住
Ctrl
键点击选中状态的检查对象，可以取消选择。
F1
选中选定的元件的所有检查对象。
Ins
[ 自动检查 ]-“实机判定”画面
与操作画面中的 [OK] 按钮的功能相同。
Del
与操作画面中的 [NG] 按钮的功能相同。
A-2
附录

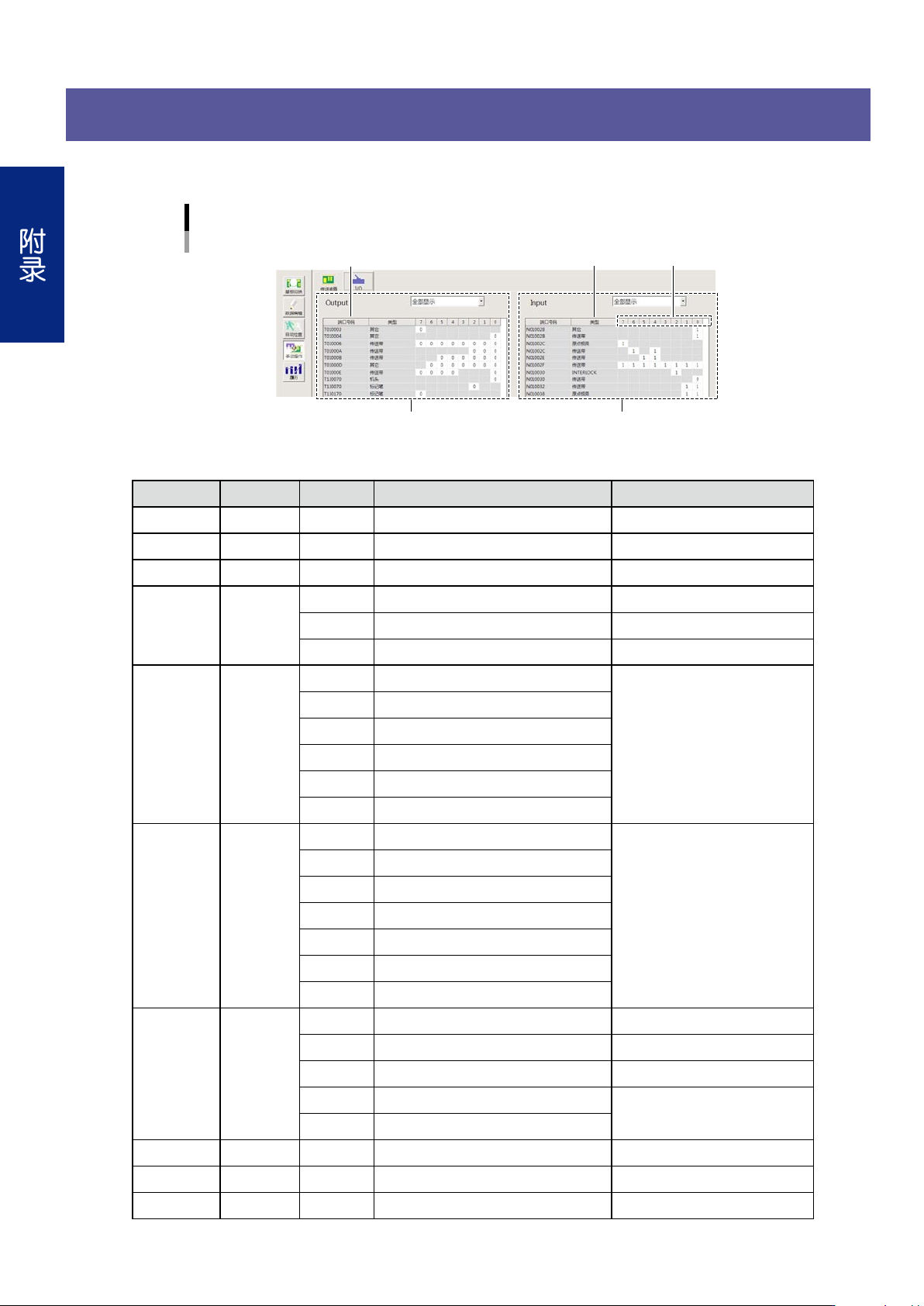

2.I/O 信号列表
下面，介绍 [ 手动操作 ]-“I/O”画面的输出、输入信号。
端口号码 类型
输出信号 输入信号
Bit号码
“I/O”画面
信号列表的查看方法
26000-P7-00
■ 输出信号列表
端口号码 类型 Bit 号码 信号内容 状态
T010003 其它 7 READY-OUT 0 ：NOT READY 1 ：READY
T010004 其它 0 OP.PANEL (READY) 0 ：OFF 1 ：ON
T010006 传送带 0 〜 7 CONV MOTOR SPEED ---
T01000A 传送带 0 CONV MOTOR ERROR CLEAR ---
1 CONVEYOR ON 0 ：OFF 1 ：ON
2 CONVEYOR REVERSE 0 ：NORMAL 1 ：REVERSE
T01000B 传送带 0 PCB CLAMP1
0 ：OFF 1 ：ON
1 PCB CLAMP2
2 PUSH UP
3 MAIN STOPPER
4 SUB STOPPER
5 2ND MAIN STOPPER
T01000D 其它 0 BLUE/YELLOW LAMP (ERROR)
0 ：OFF 1 ：ON
1 WHITE/RED LAMP (EMERGENCY STOP)
2 GREEN/GREEN LAMP(RUN)
3 LAMP 5
4 LAMP 6
5 LAMP 7
6 BUZZER
T01000E 传送带 0 CONV SENSOR TUNING 0 ：OFF 1 ：ON
4 BUSY OUT (GATE OUT) 1 ：REQUEST
5 SMEMA BOARD AVAILABLE OUT 1 ：ACTION
6 OK SIGNAL
0 ：OFF 1 ：ON
7 NG SIGNAL
T130070 机头 0 Z AXIS BRAKE 0 ：OFF 1 ：ON
T130070 标记笔 2 OP.MARKER HEAD 0 ：DOWN 1 ：UP
T130170 标记笔 7 MARKER CAP 0 ：CLOSE 1 ：OPEN
