5-13 5 检 查 机 的 设 置 2.2 基板传送设定 下面，介绍基板的传入、传出位置等的设置。 系统设定画面 设定 → 机器信息 → 基板传送设定 1 2 26511-P7-00 项目 内容 1 基板传送 自动 ( 自动检查时 ) 手动 ( 手动操作时 ) 入口 设置传入基板时的入口位置。 出口 设置传出基板时的出口位置。 NG 继续 设置 NG 继续时传出基板的出口位置。 中断 设置中断了检查时传出基板的出口位置。 2 监视下工…
5-12
5
检查机的设置
系统设定画面
设定 → 机器信息 → 工厂设定 4/4
1
2
3
4
5
6
26518-P7-00
项目 内容
1
功能设定
设备运行模式 选择在线模式或离线模式。
读取程序后检查基板数是否归零
若设置为“启用”，读入检查程序时会自动使基板的检查总
张数归零。
检出 NG 后的跳转方式
选择检出不良时想要跳过的检查对象。
-
禁用 ：不跳过。
-
元件单位 ：跳过同一元件的其余检查对象，从下一元件
继续检查。
-
引脚单位 ：跳过同一引脚号码的其余检查对象，从下一
引脚继续检查。
调色匹配 从下拉框中选择画面的显示颜色。
2
图像保存设定
图像管理方式
设置图像的保存位置。
-检查数据为单位 ：将图像保存到检查程序中。
-信息库为单位 ：作为信息库图像保存到信息库中。
其它检查程序也可以参照该图像。
OK/NG 图像保存格式
从 JPG、BMP、PNG 中选择保存图像的文件格式。一般选择
JPG。选择 BMP 时，虽可以直接保存检查图像，但保存图
像的时间比 JPG 长，而且需要更多的可用空间。
请注意，如果可用空间不足，会导致检查被中断。
自动保存图像
*1
需要自动保存图像时，选择“执行”。
OK 图像最大数 设置保存在程序中的最大 OK 基板张数。可无限制输入。
NG 图像最大数
将保存在程序中的最大 NG 基板张数设置为“无限制”。
也可以直接输入数值。
元件图像自动删除 超过指定的天数之后需要删除元件图像时，选择“有效”。
经过天数
“元件图像自动删除”的设置为“有效”时设置。
输入天数。( 默认天数为 ：30 天 )
3
定期照明测试
*2
执行周期
定期对照明的照度进行测试时设置。
从“不执行”、“每天”、“每周”中选择。
执行时间
执行周期选择为“每天”或“每周”时，指定开始测试照
度的时间。
执行日期 执行周期选择为“每周”时，指定测试照度的星期。
4
3D 自动校正
3D 自动校正 使用 3D 自动校正时，选择“执行”。
执行周期 (1H 以内 )( 分 ) 设置启动检查机后 1 小时以内执行 3D 自动校正的时间间隔。
执行周期 (1H 以后 )( 分 ) 设置启动检查机 1 小时之后执行 3D 自动校正的时间间隔。
许可误差 (um) 设置进行 3D 自动校正时的许可误差。
5
识别功能 标准时间 显示相机移动之后到开始拍照的时间。
6
硬盘容量监控报警提示
功能
报警基准
输入作为报警基准的硬盘剩余容量。当硬盘的剩余容量只
剩下此处设定的容量时显示报警提示。
警告基准 报警基准的单位选择“剩余容量率 (%)”或“剩余容量 (GB)”
*1
图像保存在检查数据文件夹的 NgImage 文件夹里。
*2
设置了定期照明测试时，在过了所设时间之后开始自动检查之前进行照明测试。
5-13
5
检查机的设置
2.2 基板传送设定
下面，介绍基板的传入、传出位置等的设置。
系统设定画面
设定 → 机器信息 → 基板传送设定
1 2
26511-P7-00
项目 内容
1
基板传送 自动 ( 自动检查时 ) 手动 ( 手动操作时 )
入口 设置传入基板时的入口位置。
出口 设置传出基板时的出口位置。
NG 继续 设置 NG 继续时传出基板的出口位置。
中断 设置中断了检查时传出基板的出口位置。
2
监视下工序信号
需要监视后工序信号时勾选。
勾选之后，在“超时 ( 秒 )”栏中输入监视后工序的时间。
只要在设置的超时时间之内未接收到后工序机输入的 BusyIn 信号，就鸣响报警。
超时(秒)
5-14
5
检查机的设置

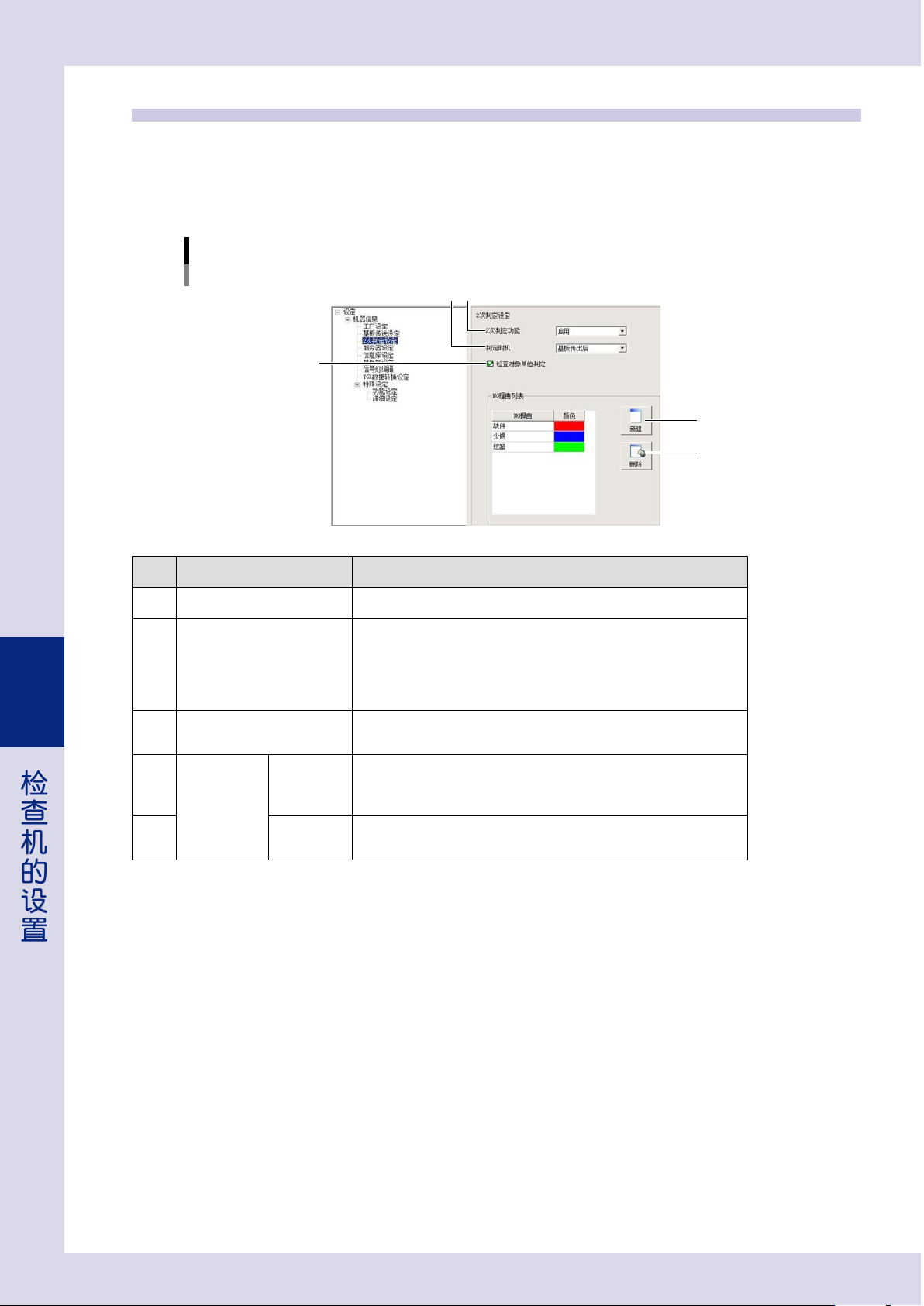

2.3 2 次判定设定
如果将“2 次判定功能”设置为“启用”，自动检查画面中会添加“实机判定”选项卡，可以在检查结束时，由操
作人员对所有不良的检查对象进行 OK/NG 判定。此外，如果在 NG 理由列表中登录了 NG 理由与显示颜色时，还
可以在 OK/NG 判定时更改 NG 理由。按照登录的颜色，以十字准线在基板图像上显示元件的位置。关于“实机判定”
选项卡画面的详细内容，请参阅第 1 章“2.2.1 2 次判定”。
系统设定画面
设定 → 机器信息 → 2次判定设定
1
4
5
2
3
26512-P7-00
项目、按钮 内容
1
2 次判定功能 使用 2 次判定功能时，选择“启用”。
2
判定时机
从“基板传出后”、“基板传出前”中选择进行 2 次判定的时机。
-
基板传出后
基板传出检查机之后，开始 2 次判定。
-
基板传出前
自动检查结束之后，开始 2 次判定。
3
检查对象单位判定
勾选该选择框时，可以以检查对象为单位进行 OK/NG 判定。
不勾选，则以元件为单位进行判定。
4
NG 理由列表
新建
想要登录新的 NG 理由时，按该按钮。
选定已登录的 NG 理由行后按该按钮时，会自动在选定的行之下添加 1 行。
在添加的行中输入新的 NG 理由并选择显示颜色。
5
删除
想要删除登录的 NG 理由时，按该按钮。
选择想要删除的 NG 理由之后，按 [ 删除 ] 按钮。
