1-27
1
基本操作
2.3 检查模式的临时切换
在自动检查过程中，若无需将其中某个检查结果向 SPC 或基板修复站等输出时，可以通过 [ 自动检查 ] -“检查”
画面的 [ 检查模式 ] 按钮，进行临时切换。
检查模式的临时切换
以将生产模式切换为调试模式为例
[检查模式]按钮 [复位]按钮
26127-P7-00
临时切换了检查模式时，只要开始自动检查就会显示确认提示。
开始自动检查时的确认提示
26127-P7-00
若要解除临时检查模式，只需按“检查模式临时变更”画面中的 [ 复位 ] 按钮，或在“基板切换”画面中重新读入
该检查程序。
参考
只要临时切换过检查模式，[ 履历 ] -“操作员”画面就会将“检查模式临时切换”作为履历记录。
1-28
1
基本操作
2.4 检查结束画面
检查结束之后，画面下部中央会显示 OK 或 NG。在整板图像中，检查结果为 OK 的元件显示为蓝点，检查结果为
NG 的元件显示为红点。在“结果显示方式”下拉框中选择了显示方式时，符合所选条件的检查对象会显示在检查
结果列表中。如果在检查结果列表中选择元件，则该元件的位置会以红色十字准线标示。
检查结束画面
检查结果
结果显示方式
检查结果列表
26123-P7-10
c
注意
没有设置丝印编号的检查对象不会显示在检查结果列表中。
1-29
1
基本操作
2.5 结束自动检查
下面，介绍检查结束之后结束自动检查的方法。
1
结束自动检查。
1. 检查结束之后，确认状态区的显示为“待机中”。
2. 按自动检查画面中的 [ 停止 ] 按钮，终止检查。
2
按按钮区中的按钮，进行接下来的操作。
想要结束检查机的操作时，按 [ 关机 ] 按钮。

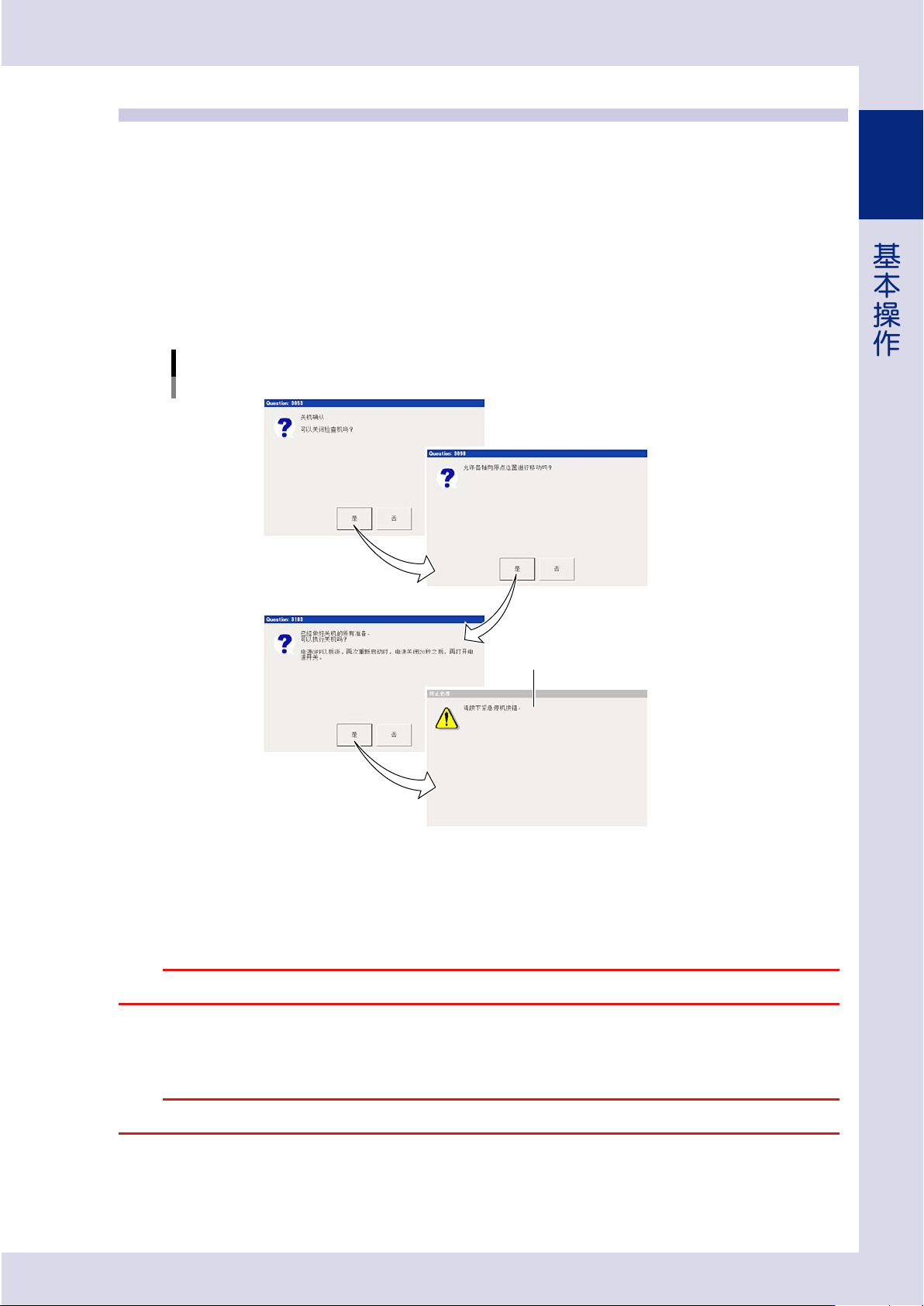

按 [ 关机 ] 按钮之后，会显示下图所示的确认对话框，请按照对话框中的提示进行操作。
关机确认对话框
Step3
26124-P7-00
e
3
按操作面板中的紧急停机按钮。
显示“请按紧急停机按钮”对话框之后，按操作面板中的紧急停机按钮。
检查机自动退出检查机应用软件与 Windows。
c
注意
紧急停机按钮，只在“发生紧急意外情况需立即中断运行时”或“对话框指示按紧急停机按钮时”使用。一般正常运行中请勿使用。
4
关闭电源。
确认已完全退出软件之后，将检查机的主控开关向左旋转关闭电源。
c
注意
无视操作顺序，强制关闭主控开关是导致检查机被损坏的原因。
