2-66
2
检查程序的创建
4
设置“异物检查”检查对象的“照明设定”参数。
1. 选择“提取照明类型”。此例是使用 3D 高度检查来检出异物，因此需选择“高度”。
2. 设置作为异物检出时的高度范围。
使用提取高度滑动条设置时
i. 按 [ 提取图像 ] 按钮。
ii. 调节提取高度滑动条，使只有检出对象物显示为红色。
调节值会自动输入“提取高度值 上限”“提取高度值 下限”栏中。
照明设定参数
使用提取高度滑动条设置
提取高度滑动条
[提取图像]按钮
“照明设定”选项卡
选择“高度”
提取高度值上限、下限
26293-P7-00
参考
‧
元件检查区，将自动设置为非检查区，不会被作为异物检出。
‧
视野图像上的显示颜色
黑色 ：表示非检查区。该区域不会被检查。
灰色 ：表示检查区。该区域中与设置的条件相符的对象将被作为异物检出。
红色 ：表示被作为异物检出的区域。通过计算该区域的形状来判定是否作为异物判定为 NG。
使用 [ 抽样 ] 按钮设置时
i. 按 [ 提取 ] 按钮，打开“提取设定”画面。
ii. 根据需要，选择提取点的大小与抽样颜色。
iii. 在视野图像上点击需要提取的位置。与被点击处的高度相同的位置显示为在 ii. 中选定的颜色。
iv. 按 [ 应用 ] 按钮，保存设置。
照明设定参数
使用[抽样]按钮设置
[抽样]按钮[应用]按钮
降噪滤镜点击需要提取的位置
26294-P7-00
参考
需要重新抽样点击时，按 [ 清除 ] 或 [ 全部清除 ] 按钮。按 1 次 [ 清除 ] 按钮，则删除 1 次点击所提取的区域。需要一次性删除所
有提取的区域时，按 [ 全部清除 ] 按钮。
3. 根据需要，设置“降噪滤镜”。
2-67
2
检查程序的创建
5
设置“异物检查”检查对象的“检出条件”。
检出条件参数
检查项目：异物检查
26295-P7-00
异物亮度差
检出的区域与周围的亮度差超过此处的设定值时作为检查对象。此例是使用 3D 高度检查来检出异物，
因此无需设置本参数。
提取尺寸
将超过此处的设定值的区域作为检查对象。选择“手动”时，需输入“提取尺寸 X、Y(mm)”。
一般，选择“自动”。
n
要点
“高度基准”检查对象，与元件的检查对象不同，无需在“检出条件”参数中选择“提取范围”。一律无条件使用在“高度”选项卡
的“高度基准”副选项卡中创建的数据进行高度补偿。
6
设置“异物检查”检查对象的“判定条件”参数。
判定条件参数
检查项目：异物检查
26296-P7-00
异物判定条件
从下拉框中选择判定异物的条件。
‧
双向尺寸判定 ：
检出物的长边、短边尺寸都在“异物尺寸 ：长边、短边”中设定的值以上且不满在“除外尺寸 ：
长边、短边”中设定的值时，判定为 NG，即，检出物为异物。
‧
单向尺寸判定 ：
检出物的长边、短边尺寸中只要有一方在“异物尺寸 ：长边、短边”中设定的值以上且不满在
“除外尺寸 ：长边、短边”中设定的值时，就判定为 NG。即，检出物为异物。
异物尺寸 ：长边、短边 (mm) ＞＝
检出物的长边、短边大于或等于此处的设定值时，判定为 NG。即，检出物为异物。
除外尺寸 ：长边、短边 (mm) ＞
检出物的长边、短边超过此处的设定值时，不作为异物判定。
参考
“高度基准”检查对象没有“判定条件”参数。
2-68
2
检查程序的创建
7

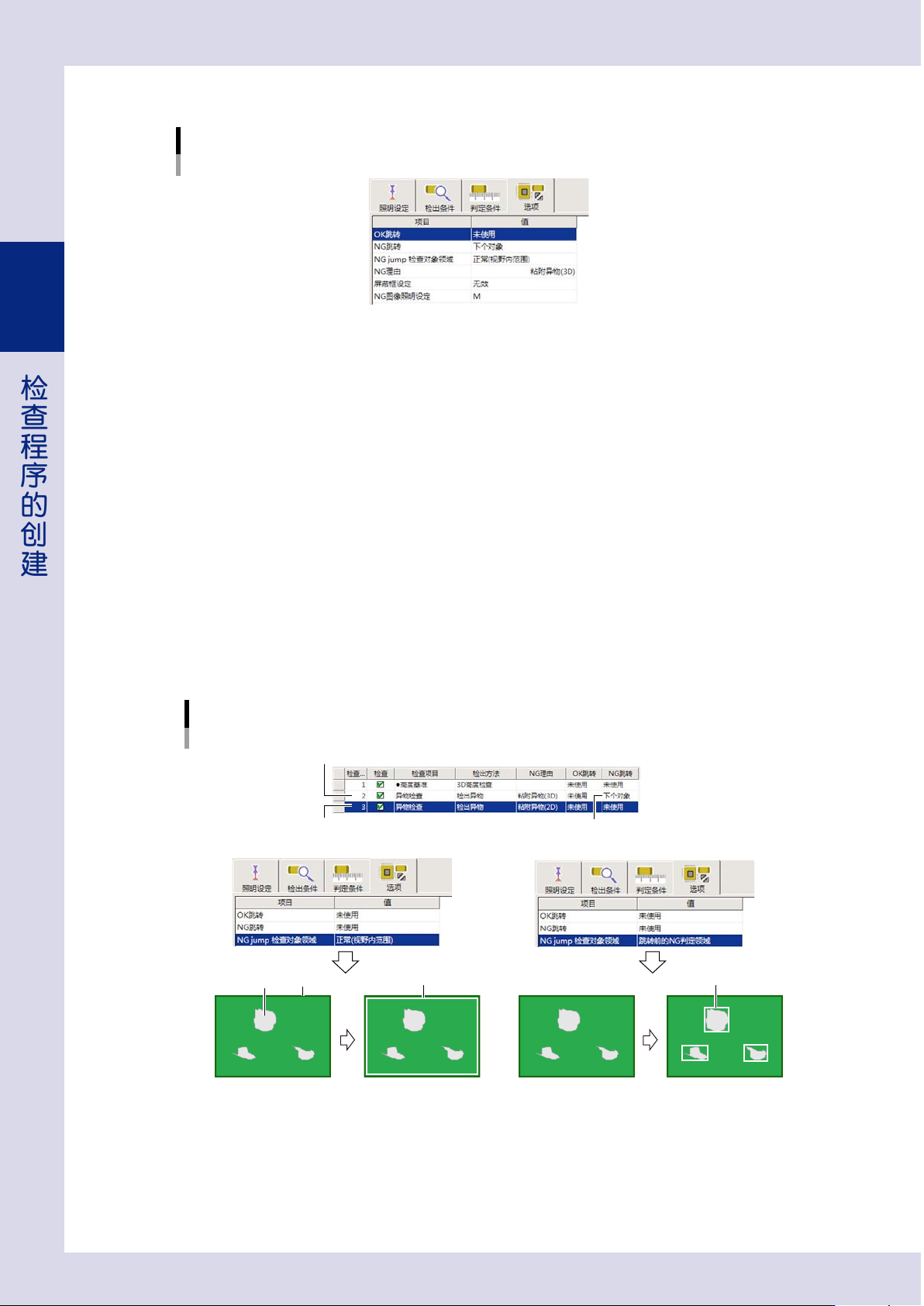

设置“选项”参数。
选项参数
检查项目：异物检查
26297-P7-00
OK 跳转
设置判定结果为 OK 时接下来将检查的检查对象。通过设置本参数，可以跳过检查对象。
NG 跳转
设置判定结果为 NG 时接下来将检查的检查对象。通过设置本参数，可以进行分步检查与按其它条件
进行检查。
例如，将 2 号检查对象 (“提取照明类型”的设置为“高度”) 的“NG 跳转”设置为“下个对象”，即
3 号检查对象，并将 3 号检查对象的“提取照明类型”设置为“亮度”时，当在 2 号检查对象检出了
异物被判定为 NG 时，将自动跳转到 3 号检查对象用“亮度”再次进行检查。( 参照下图 )
NG jump 检查对象领域
“NG 跳转”设置为“未使用”以外的选项时，选择在跳转后的检查对象中再次进行检查时的检查范围。
‧
正常 ( 视野内范围 )
在跳转后的检查对象中 ( 下图中的 3 号检查对象 ) 按其它条件对整个视野进行检查。
‧
跳转前的 NG 判定领域
在跳转后的检查对象中 ( 下图中的 3 号检查对象 ) 按其它条件只对在跳转前的检查对象 ( 下图中的
2 号检查对象 ) 中检出了异物的区域进行检查。
NG跳转
检查对象领域
用亮度进行检查的3号检查对象
在2号检查对象中检出了
异物
在2号检查对象中检出了
异物
异物
跳转 跳转
在3号检查对象中按其它条件
对整个视野进行检查
在3号检查对象中按其它条件
只对在2号检查对象中检出了
异物的区域进行检查
整个视野
视野
检出了异物的区域
■ 设置为“正常(视野内范围)”时
■ 设置为“跳转前的NG判定领域”时
用高度进行检查的2号检查对象
将2号检查对象设置为“下个对象”
26298-P7-00
NG 理由
输入在自动检查中被判定为 NG 时显示的理由。
