3-57 3 元 件 信 息 库 的 创 建 与 编 辑 2.4.9 照明库的使用 照明库，是保存照明设定用的数据库。照明库分“标准”与“用户”照明库 2 大类。检查机在出厂之前，本公司 已将各部位用的标准照明设定保存在“标准”照明库中了。使用时，可以选定部位之后将适合使用的“照明设定” 设置到检查对象中。新建的“照明设定”也可以登录在“用户”照明库中以备使用。 ■ 照明设定的应用 下面，介绍将保存在照明库中的“照明设定”设置到检查对象…
3-56
3
元件信息库的创建与编辑
3
登录按元件名管理的信息库数据。

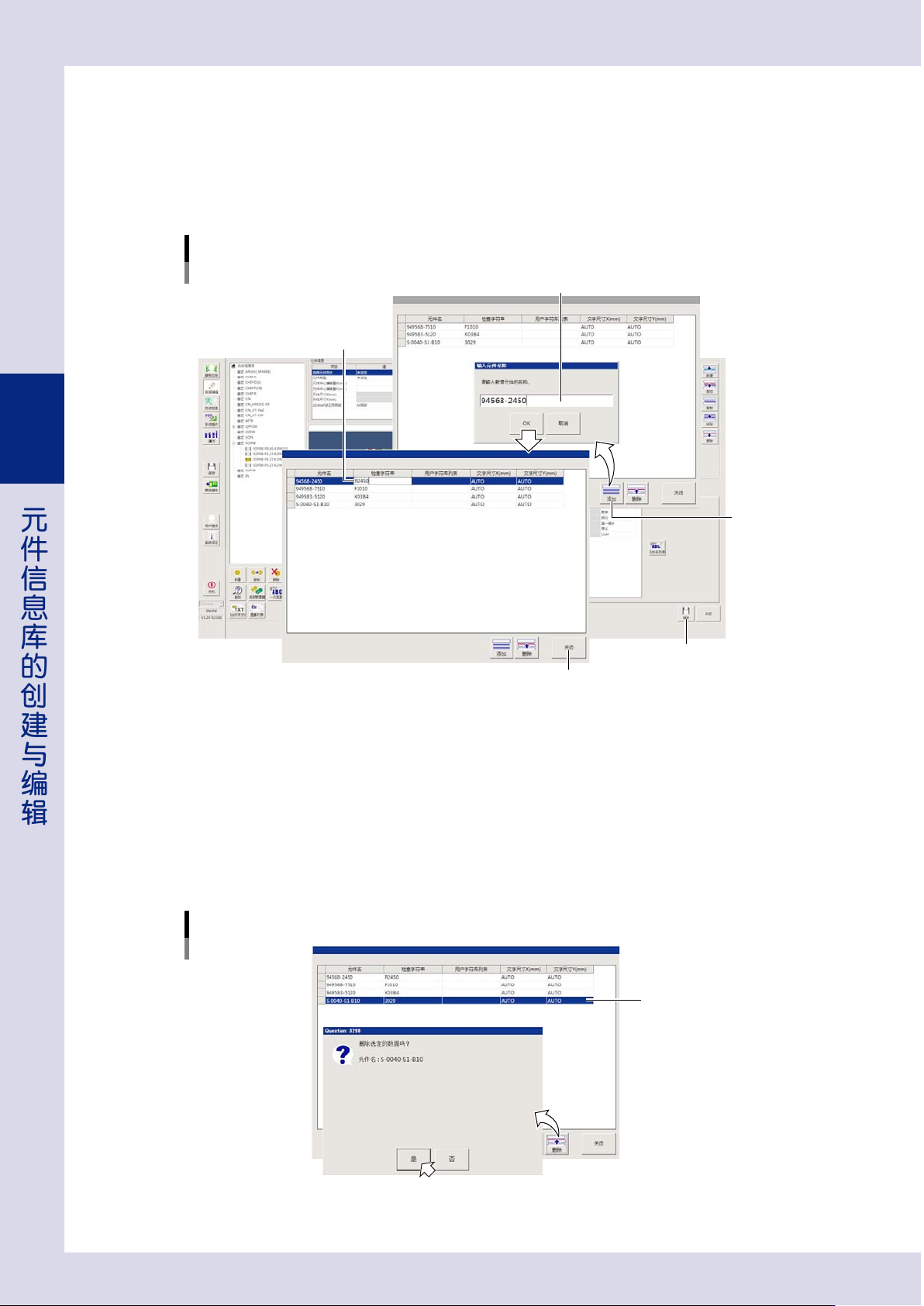

1. 按 [ 添加 ] 按钮，打开“输入元件名称”画面。
2. 输入要添加的元件名之后，按 [OK] 按钮。所输入的元件名被添加到列表的首行。
3. 登录“检查字符串”时，对添加的元件双击“检查字符串”单元格之后，输入要检查的字符串。
登录“用户字符库列表”时，则双击“用户字符库列表”单元格之后输入。
登录按元件名管理的信息库数据
以“检查字符串”为例
输入元件名
输入要检查的字符串
[添加]按钮
[保存]按钮
[关闭]按钮
26377-P7-00
4
保存登录的按元件名管理的信息库数据。
1. 按 [ 关闭 ] 按钮，关闭按元件名管理信息库数据的画面。
2. 按元件信息库详细画面的 [ 保存 ] 按钮，保存登录的数据。
删除按元件名管理的信息库数据
在按元件名管理信息库数据的画面选择需要删除的数据，按 [ 删除 ] 按钮，会显示确认对话框。按 [ 是 ] 按钮，可以删除选定
的数据。
删除按元件名管理的信息库数据
选择需要删除的数据
26378-P7-00
3-57
3
元件信息库的创建与编辑
2.4.9 照明库的使用
照明库，是保存照明设定用的数据库。照明库分“标准”与“用户”照明库 2 大类。检查机在出厂之前，本公司
已将各部位用的标准照明设定保存在“标准”照明库中了。使用时，可以选定部位之后将适合使用的“照明设定”
设置到检查对象中。新建的“照明设定”也可以登录在“用户”照明库中以备使用。
■ 照明设定的应用
下面，介绍将保存在照明库中的“照明设定”设置到检查对象中的方法。
1
选择准备设置照明设定的检查对象。
1. 在“贴片”画面中选择准备设置照明设定的元件之后，打开“元件”画面。
2. 从“部位信息”-“检查项目信息”中选择准备设置照明设定的检查对象。
2
打开“照明设定”选项卡，按 [ 照明库 ] 按钮。
显示“提取条件参数”画面。
3
选择适合使用的照明设定。
从“照明设定”下拉框中选择检查对象物。

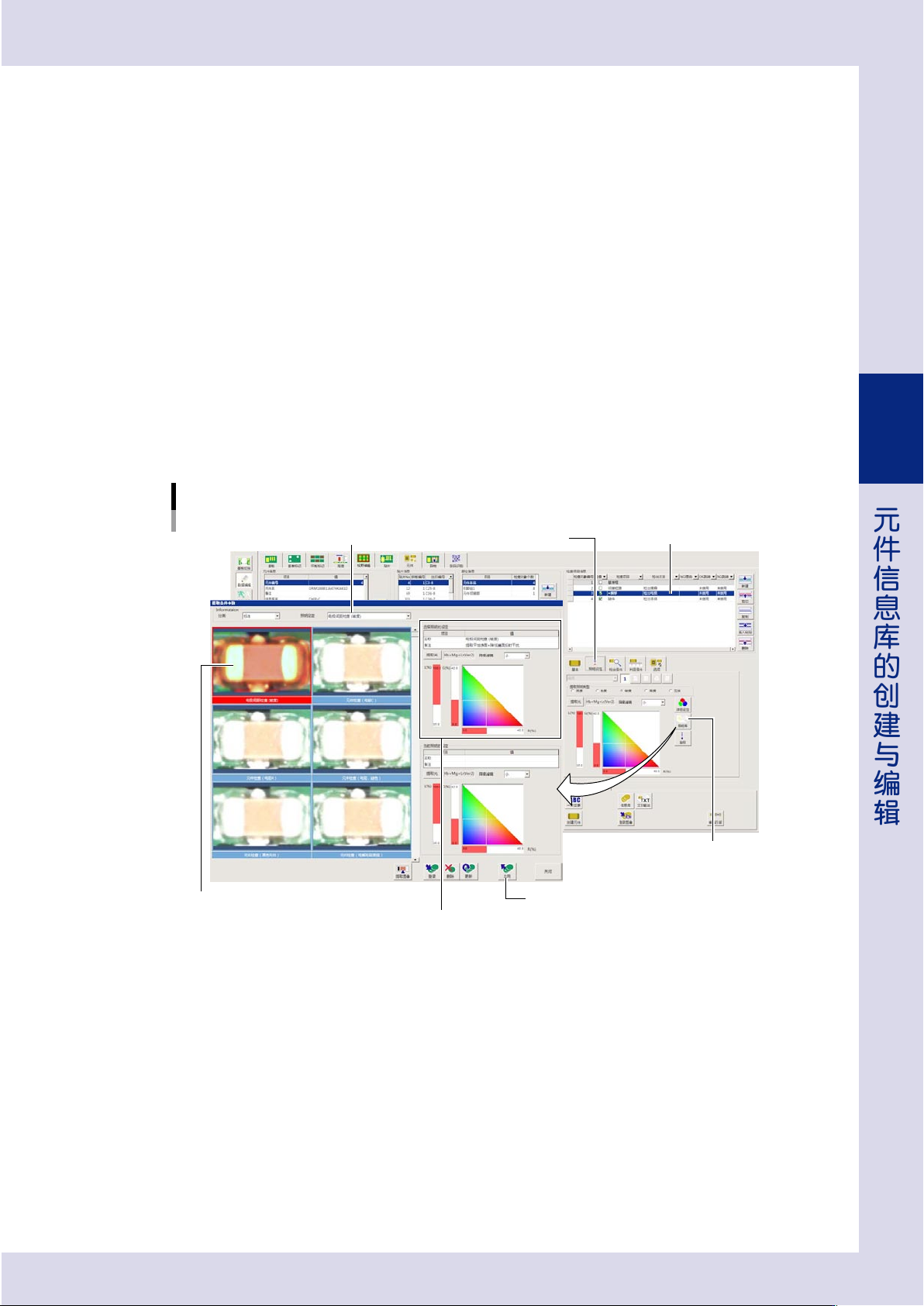

应用照明设定
[照明库]按钮
[应用]按钮
选择检查对象物
“照明设定”选项卡
选定的对象物的照明设定
选定的对象物的检查对象图像
26362-P7-00
4
按[应用]按钮。
选定的照明设定被设置到指定的检查对象中。
3-58
3
元件信息库的创建与编辑
■ 照明设定的登录
下面，介绍将新建的照明设定登录到“用户”照明库中的方法。
1
选择准备登录照明设定的检查对象。
2
打开“照明设定”选项卡，按 [ 照明库 ] 按钮。
显示“提取条件参数”画面。
3
选择分类并输入名称与备注。
1. 从“分类”下拉框中选择“用户”。
2. 在“当前照明的设定”分组框中输入准备登录的名称与备注。备注也可以不输入。

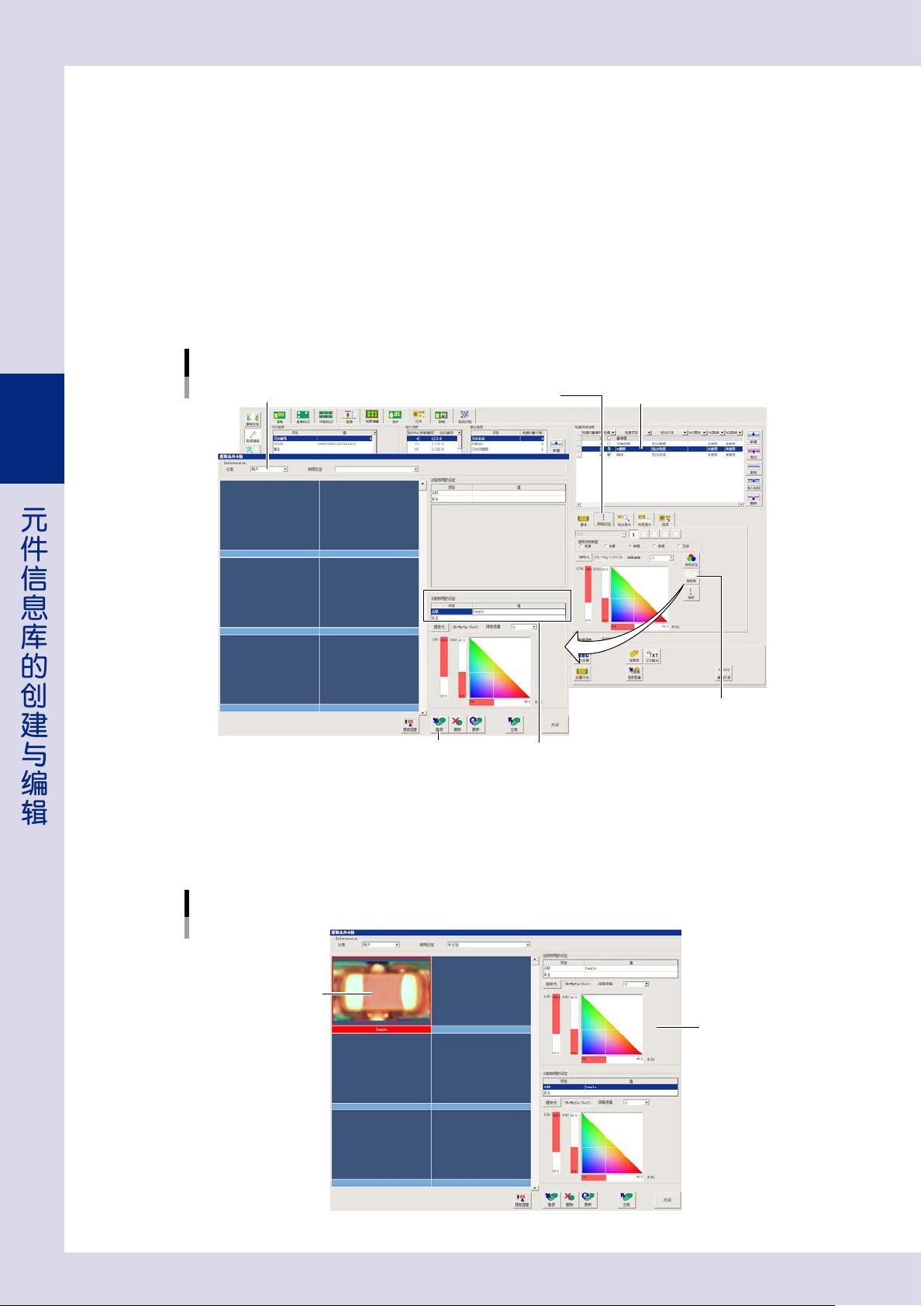

登录照明设定
[登录]按钮 输入名称与备注
选择“用户”
[照明库]按钮
“照明设定”选项卡
26363-P7-00
4
按[登录]按钮。
显示确认对话框之后，按 [ 是 ] 按钮，登录当前的照明设定。
登录成功之后，显示所登录的检查对象的图像与照明设定。
登录成功后的画面
登录的检查对象图像
登录的照明设定
26364-P7-00
