2-40 2 检 查 程 序 的 创 建 3.5 视野参数 视野，是检查机进行检查时的相机视野。视野的设置，是在基板上想要检查的位置设置视野，对每个视野拍摄图 像并保存。进行自动检查时，机头移到所设置的坐标处进行检查。设置视野必须在检查机上进行，iPro 离线编程 软件 ( 选配 ) 无法设置视野。 参考 iPro 离线编程软件 ( 选配 ) 只可以利用保存的图像来修改数据。 此处所保存的图像还可以作为 OK 图像在基板维修站 ( 选配…
2-39
2
检查程序的创建
5
按[创建]按钮。
相机移到测定点位置。
6
设置“照明设定”参数。
参照前述“以元件为单位测定”的 Step5 的步骤设置“照明设定”参数。
7
按 [ 提取图像 ] 按钮，确认提取状态。
确认基板面已显示为红色。
8
按 [ 自动创建 ] 按钮，搜索测定点。
显示确认对话框之后，按 [ 是 ] 按钮开始搜索。
自动从 1 号视野开始按顺序搜索最佳测定点，并自动设置坐标。
只有搜索成功的点才会自动设置坐标，若坐标值有变更，则显示为蓝色。
搜索失败的点，其坐标值显示为红色。
参考
‧
搜索会自动避开有元件框的位置进行搜索。
‧
根据设置的“修正方法”不同，搜索的测定点不一样。
1 点补偿 ：搜索视野中心附近。
2 点补偿 ：搜索对角上的 2 点。
3 点补偿 ：搜索的 3 点需使由该 3 点构成的三角形的面积达到最大。
n
要点
若有无法搜索到测定点的视野时，会显示错误提示。此时，请按照画面提示进行操作。
9
确认搜索的结果。
1. 搜索结束之后，会显示“高度基准测试结果”列表。确认以橙色或红色显示的测定点的位置。
2. 按 [ 关闭 ] 按钮，返回“高度”画面。

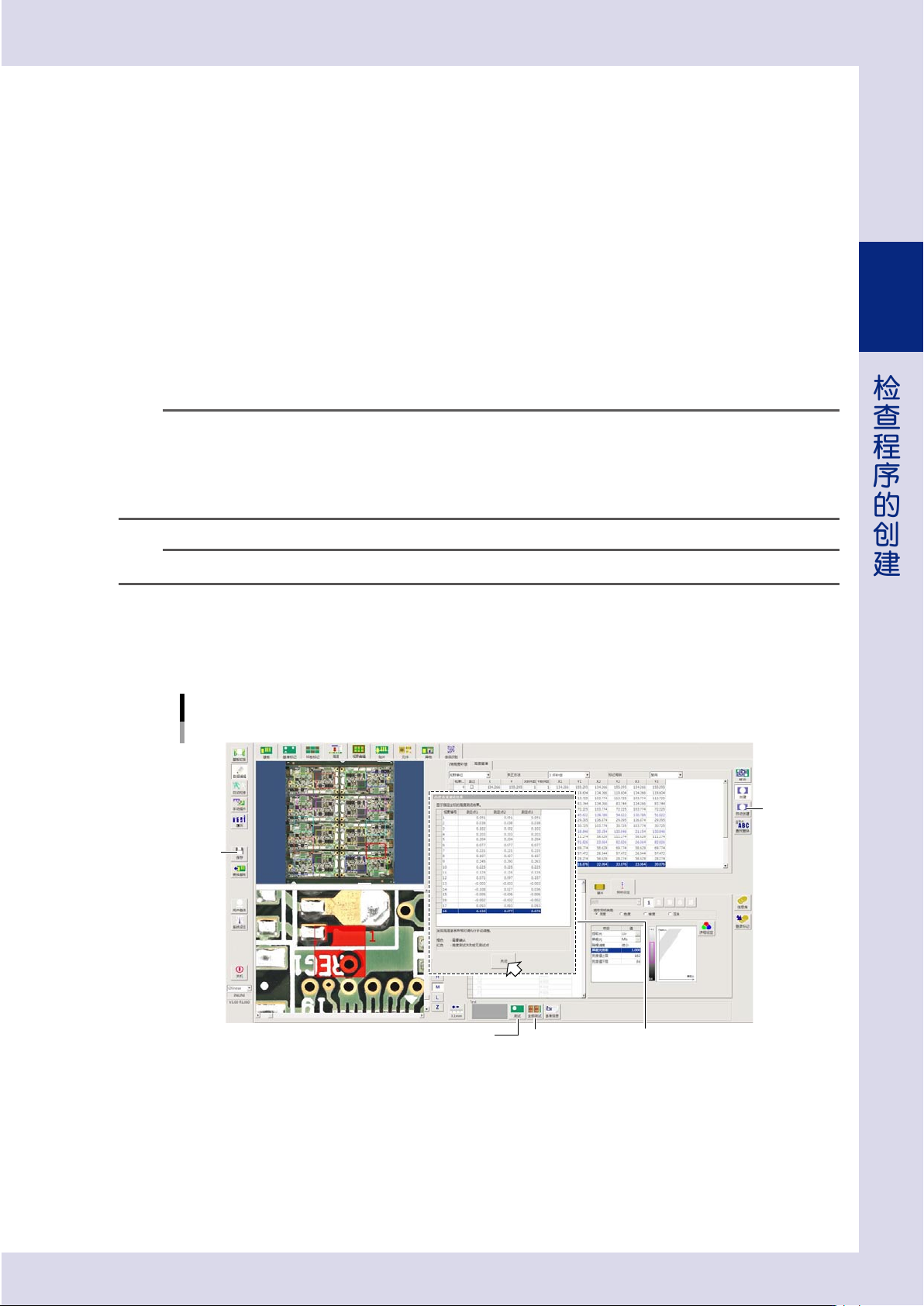

确认搜索结果
以视野为单位测定
“高度基准测试结果”列表
[全部测试]按钮
26286-P7-00
0
测定高度。
按 [ 测试 ] 按钮，对设定的视野内的测定点测定高度。
需要一次性对所有视野内的测定点进行测试时，按 [ 全部测试 ] 按钮。
q
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-40
2
检查程序的创建
3.5 视野参数
视野，是检查机进行检查时的相机视野。视野的设置，是在基板上想要检查的位置设置视野，对每个视野拍摄图
像并保存。进行自动检查时，机头移到所设置的坐标处进行检查。设置视野必须在检查机上进行，iPro 离线编程
软件 ( 选配 ) 无法设置视野。
参考
iPro 离线编程软件 ( 选配 ) 只可以利用保存的图像来修改数据。此处所保存的图像还可以作为 OK 图像在基板维修站 ( 选配 ) 中使用。
3.5.1 视野图像的添加
在检查程序中已保存有“Standard Image”图像时，为修改数据，还可以添加视野图像。
下面，介绍添加视野图像的方法。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2
将想要添加图像的基板传入检查机内。
3
按[新建]按钮。
1. 选择图像列表分组框中“视野图像”选项卡，按 [ 新建 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。视野图像被保存，保存图像时的日期被输入到“基板 ID”栏中。
参考
保存检查程序自动调整用的空板图像时，按图像列表分组框中“空板图像”选项卡的 [ 新建 ] 按钮。
关于检查程序的自动调整，请参照本章后述“4. 检查程序的自动调整”。

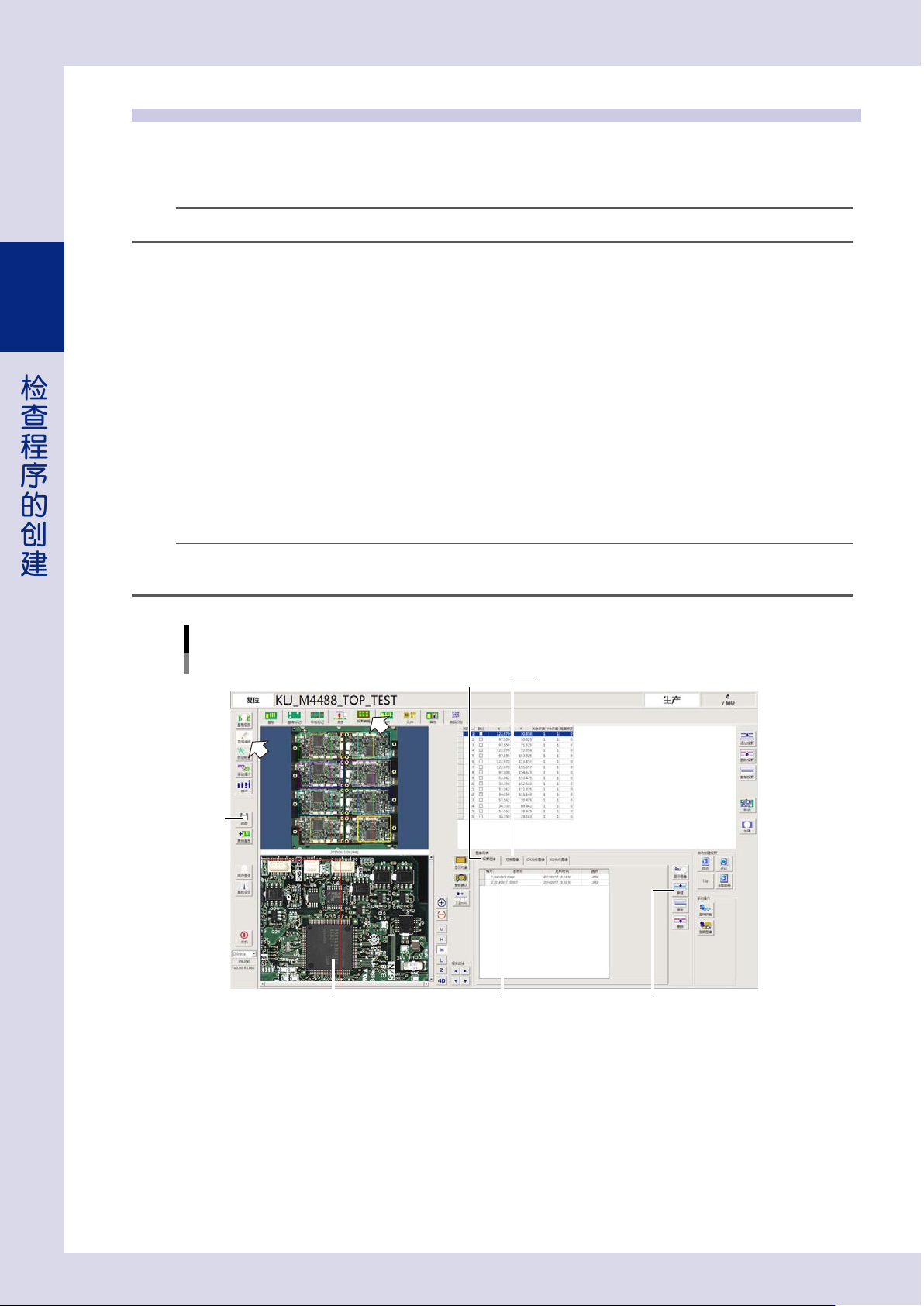

“视野编辑”画面
添加保存视野图像
[新建]按钮被添加的视野图像视野图像
“视野图像”选项卡 “空板图像”选项卡
26233-P7-10
4
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-41
2
检查程序的创建
3.5.2 全部视野的创建与优化
下面，介绍在已创建了检查对象的数据中自动创建视野与为缩短机头的移动时间而修改视野编号的方法。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2

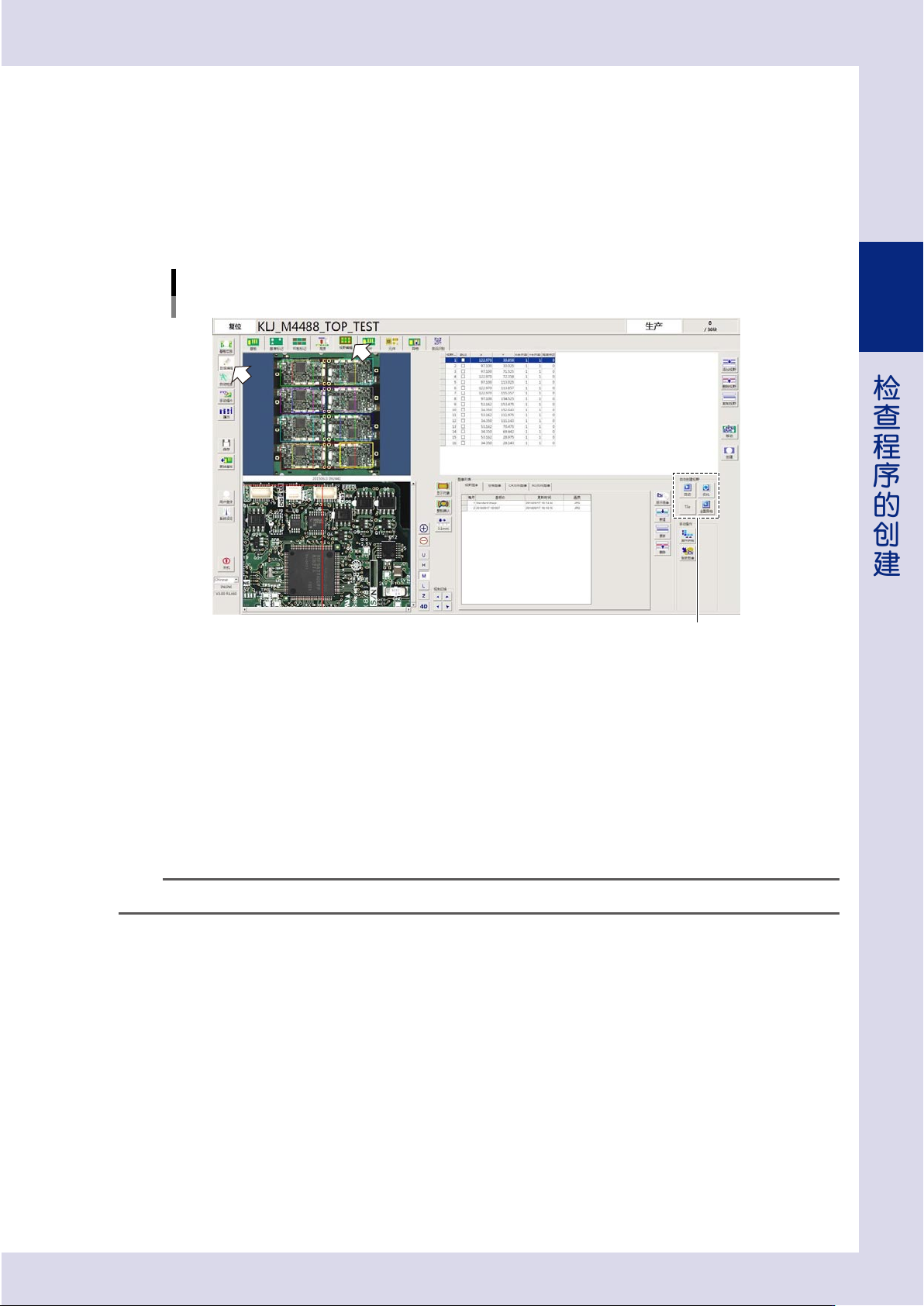

按画面右下部的自动创建按钮。
自动创建按钮
自动创建按钮
26234-P7-10
[自动]按钮
在考虑检查对象的位置、大小的基础上自动创建可以框住所有检查对象的视野并编号，使检查时机头的移动时间控制在最短。
[Tile] 按钮
自动在基板整板上均匀地创建视野。
[优化]按钮
修改视野编号，以使检查时机头的移动时间控制在最短。
[ 全面异物 ] 按钮
在基板内还没有分配视野的区域添加创建视野。
n
要点
使用自动创建按钮编辑了视野时，必须保存视野图像。
