2-15
2
检查程序的创建
测试结果列表
显示测试了的基准标记的位置信息、判定结果、NG 理由、判定条件、检出值等内容。
4
被判定为 NG 时，需修改标记信息。
1. 参照测试结果，修改标记信息的参数设置。
2. 再次进行识别测试。
5
反复 Step4 的操作。
反复 Step4 的操作，直到使用同一标记信息的所有标记的测试结果都 OK 为止。
2-16
2
检查程序的创建
2.5 视野图像的保存
在检查机中对整张基板拍摄了所有视野图像之后，需作为“Standard Image”保存图像。
下面，介绍手动保存视野图像的步骤。
参考
拍摄视野图像只能在检查机上进行，iPro 离线编程软件 ( 选配 ) 只可以利用保存的视野图像来修改数据。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2
保存视野图像。
按图像列表分组框中“视野图像”选项卡的 [ 新建 ] 按钮，保存视野图像。
最先保存的图像会自动保存为“Standard Image”。
参考
保存检查程序自动调整用的空板图像时，按图像列表分组框中“空板图像”选项卡的 [ 新建 ] 按钮。
关于检查程序的自动调整，请参照本章后述“4. 检查程序的自动调整”。
[数据编辑] -“视野编辑”画面
保存为“Standard Image”
[新建]按钮
[保存]按钮
视野图像
“视野图像”选项卡 “空板图像”选项卡
Standard Image[更换基板]按钮
26214-P7-00
3
保存检查程序。
按按钮区中的 [ 保存 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮 , 保存检查程序。
4
传出基板。
按按钮区中的 [ 更换基板 ] 按钮，显示确认对话框之后，按照画面的提示传出基板。
2-17
2
检查程序的创建

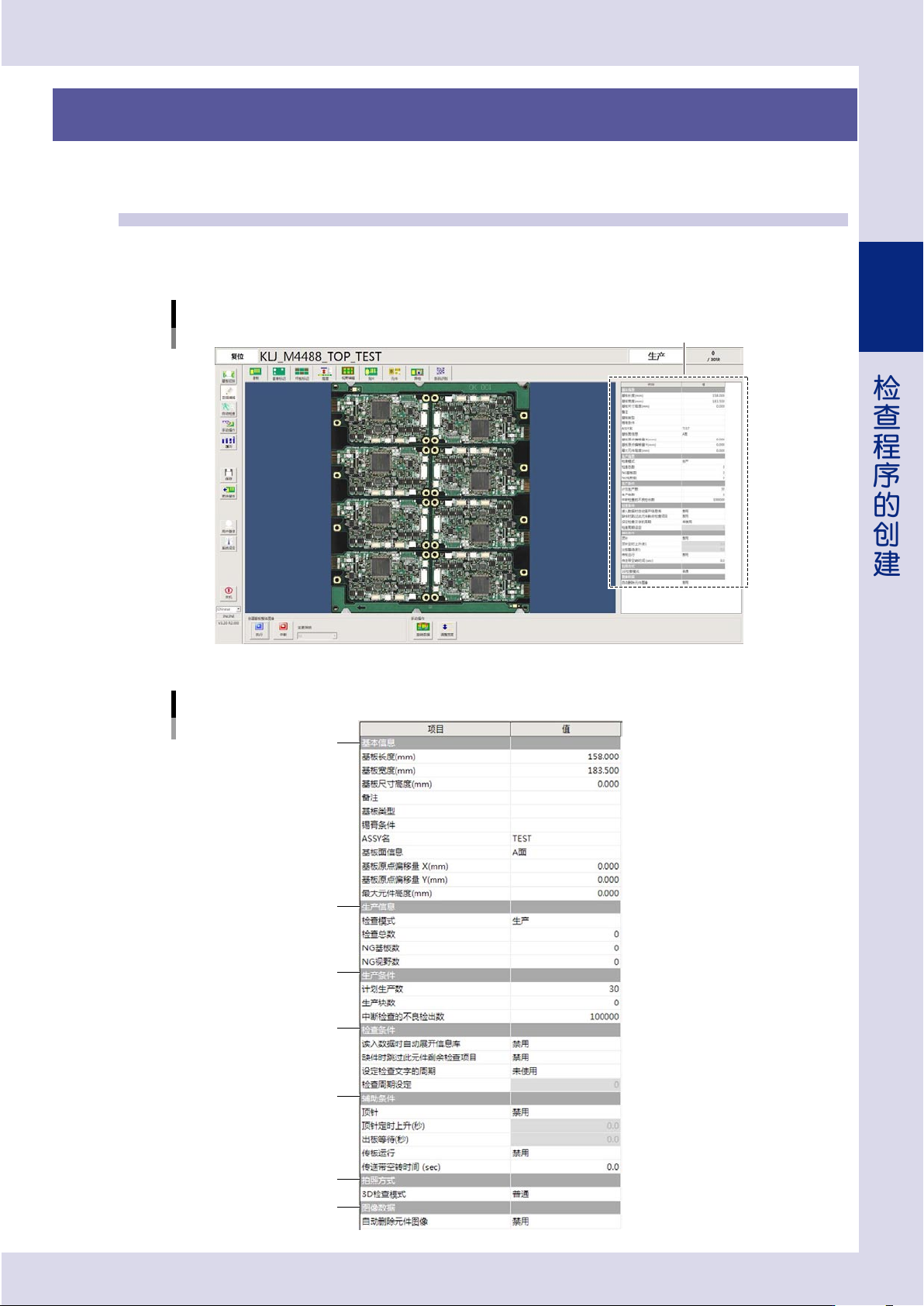

3.设置检查参数
对新建的检查程序还需详细设置各项参数。
3.1 基板参数
在“基板”画面可以确认与设置基板参数，可以创建基板整体图像。
在此，主要介绍各项基板参数。
“基板”画面
基板参数
26215-P7-20
基板参数
1
2
3
4
5
6
7
26216-P7-20
