3-13
3
元件信息库的创建与编辑
2.1.2 元件信息编辑界面
元件信息，是指元件的引脚或针脚等的位置信息。在“部位信息”中选择“元件本体”、“引脚组”或“元件邻接部”
之后，按 [ 编辑元件 ] 按钮，打开“元件信息编辑界面”可以编辑引脚或针脚的位置信息。“元件信息编辑界面”
的项目，随选择的部位不同显示的内容会有所不同。

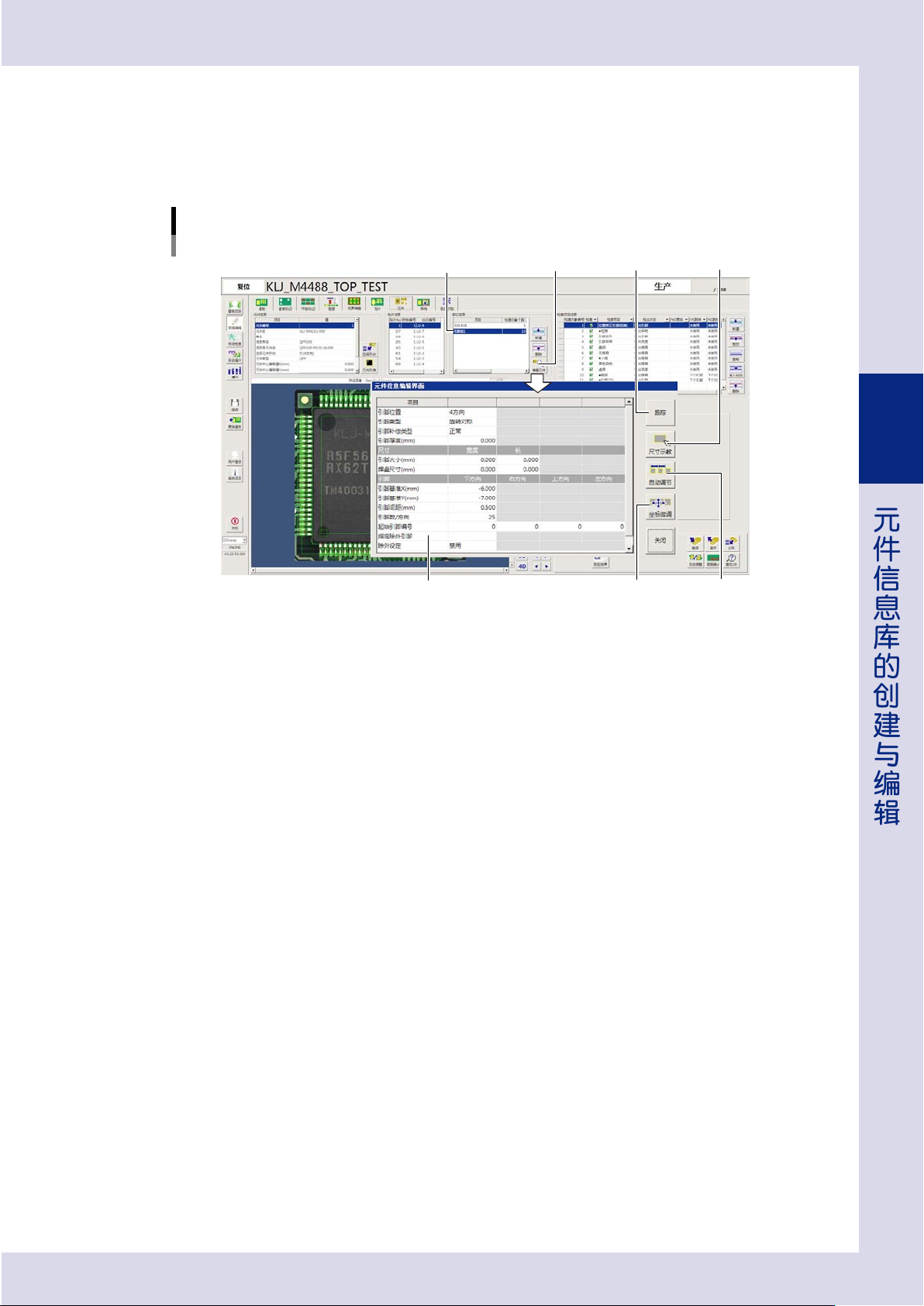

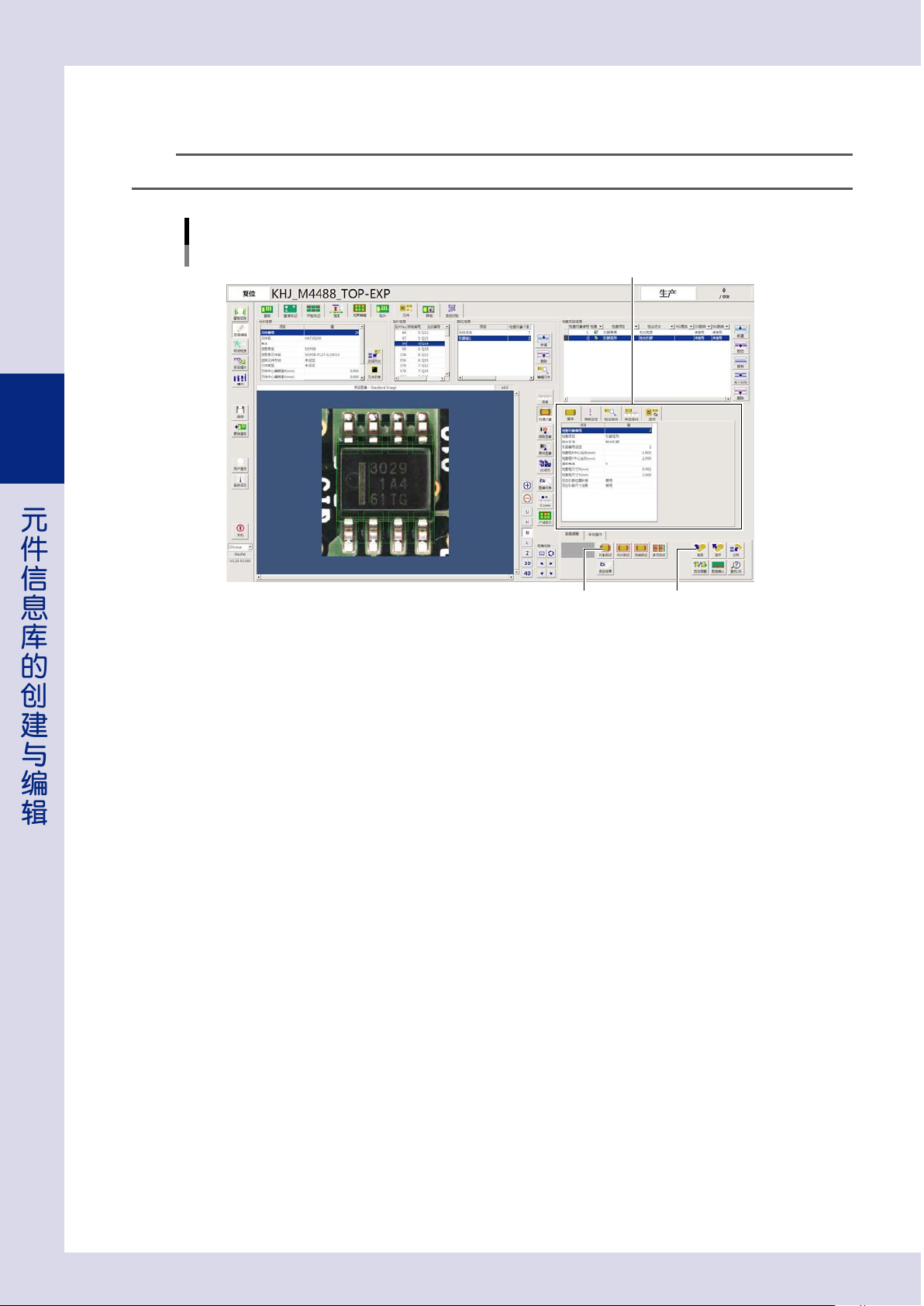

元件信息编辑界面
引脚组
选择“引脚组”
元件信息编辑界面
[编辑元件]按钮
[坐标微调]按钮 [自动调节]按钮
[尺寸示教]按钮[跟踪]按钮
26320-P7-20
[跟踪]按钮
按 [ 坐标微调 ] 按钮移动过引脚基准点时，按该按钮，引脚基准点会返回到自动调节的基准点位置。
[ 尺寸示教 ] 按钮
按该按钮之后，在元件图像上拖动鼠标可以示教输入元件或引脚的尺寸。
[ 自动调节 ] 按钮
修改了引脚组的引脚根数时，若按 [ 自动调节 ] 按钮，会自动根据元件尺寸、引脚的根数与间距调整引脚基准的位置。
若按确认对话框中的 [ 是 ] 按钮，将保存调整的结果。
[ 坐标微调 ] 按钮
按该按钮之后，在元件图像上移动检查对象可以示教引脚的基准点。
引脚位置
从下拉框中选择有引脚的方向。
引脚类型
从“旋转对称”、“镜像对称”、“非对称”中选择引脚的类型。
引脚补偿类型
从下拉框中选择引脚的补偿类型是“正常”还是“旋转对称”。4 角有端子的元件，选择“旋转对称”。
引脚厚度 (mm)
输入引脚的厚度。
引脚大小 (mm)
本参数只有引脚元件时才显示。
通过 [ 创建元件 ] 按钮创建了元件数据时，显示创建时的引脚宽度与长度。
电极大小 (mm)
本参数只有芯片元件时才显示。
通过 [ 创建元件 ] 按钮创建了元件数据时，显示创建时的电极宽度与长度。
焊盘尺寸 (mm)
通过 [ 创建元件 ] 按钮创建了元件数据时，显示创建时的焊盘宽度与长度。
3-14
3
元件信息库的创建与编辑
引脚基准 X(mm)
输入以元件中心为基准的引脚基准的 X 坐标值。
引脚基准 Y(mm)
输入以元件中心为基准的引脚基准的 Y 坐标值。
+
+
+
引脚基准
下方的引脚基准(红色“+”字标记)
上方的引脚基准
(红色“+”字标记)
引脚基准(红色“+”字标记)
■ 只有上下方有引脚，非对称的元件■ 4个方向都有引脚且对称的元件
26321-P7-10
引脚间距 (mm)
输入引脚间距。
引脚数 / 方向
输入各边的引脚根数。
起始引脚编号
设置各边的起始引脚的编号。
指定除外引脚
输入不检查的引脚编号。
除外设定
从下拉框中选择“启用”或“禁用”。想要对除外引脚的编号进行计数时，选择“启用”。

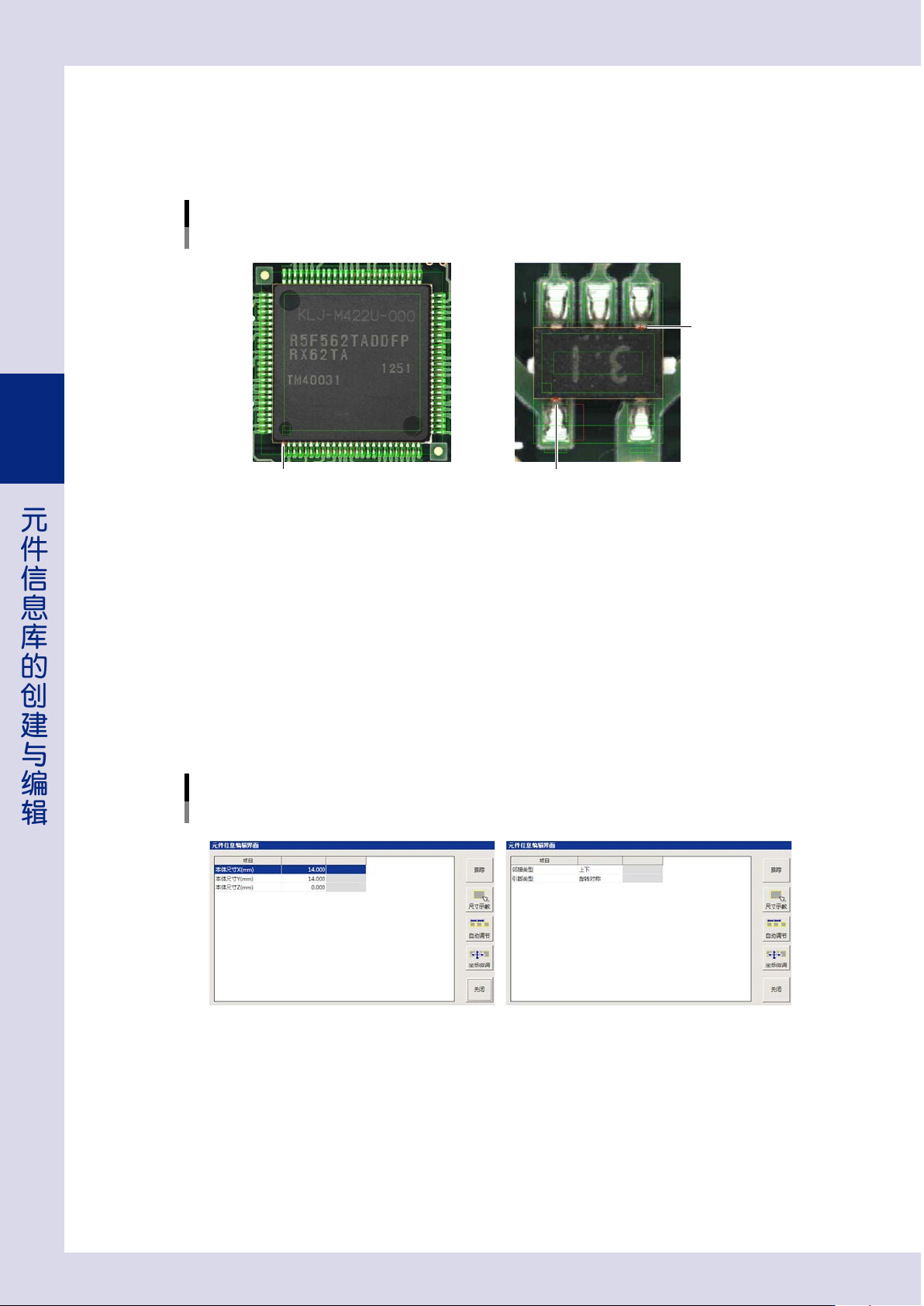

元件信息编辑界面
■ 元件邻接部■ 元件本体
26322-P7-20
本体尺寸 X、Y、Z(mm)
按 [ 尺寸示教 ] 按钮之后，在元件图像上拖动鼠标可以示教输入元件本体的尺寸 X、Y。
邻接类型
从“上下”、“左右”中选择想要检查的方向。不需设置时，选择“未设定”。
引脚类型
从“旋转对称”、“镜像对称”中选择引脚的位置。
