2.2 检出不良时的处理方法
2.2.1 2 次判定
将“系统设定”画面的“2 次判定功能”设置为“启用”时，在自动检查过程中当检查结束时，画面会自动跳转到
“实机判定”画面，显示不良图像。操作人员可以查看显示的图像之后进行良否判定。判定为良品时，按 [OK] 按钮；
判定为不良时，按 [NG] 按钮。
下面，介绍该画面中显示的各个按钮的功能。
参考
检查结果是在基板传出之前还是在传出之后在“实机判定”画面中显示，可以在“系统设定”→“2 次判定设定”→“判定时机”
参数中设置。
检查出不良时的画面
光学检查
整板图像
1
4 10
1211
3
检查结果
不良图像
标准图像
2 5 6 987
26122-P7-10
项目、按钮名
功能
1 OK 确认显示的不良元件图像，若是良品，按该按钮。
2 NG 确认显示的不良元件图像，若确实是不良品，按该按钮。
3 测量 按该按钮之后，可以在不良图像上测量尺寸。
4 黑白图像 显示在“照明设定”中所选照明下的黑白图像。
5 提取图像 以红色显示按设定的判定条件检查出的区域。
6 轮廓 显示检查机识别到的元件的轮廓。
7 3D 只有选配了 3D 投影仪时才显示。显示 NG 元件的 3D 图像。
8 视角切换按钮
只有选配了 4D 斜视相机时才显示。
显示 4 个方向上的斜视相机拍摄的不良图像。
9 照明
与在 [ 数据编辑 ] -“元件”画面的“选项”参数“NG 图像照明设定”中设定的照明对应
的按钮显示为按下状态。
10 NG 理由
按该按钮，可以修改不良检查对象的不良理由。
相关内容，请参照后述第 5 章“2.32 次判定设定”的内容。
11 全部 NG 按该按钮，可以将检查机判定为不良的所有检查对象全部判定为不良。
12 不良检查对象列表 列表显示检查机判定为不良的所有检查对象。
1-27
1
基本操作
2.3 检查模式的临时切换
在自动检查过程中，若无需将其中某个检查结果向 SPC 或基板修复站等输出时，可以通过 [ 自动检查 ] -“检查”
画面的 [ 检查模式 ] 按钮，进行临时切换。

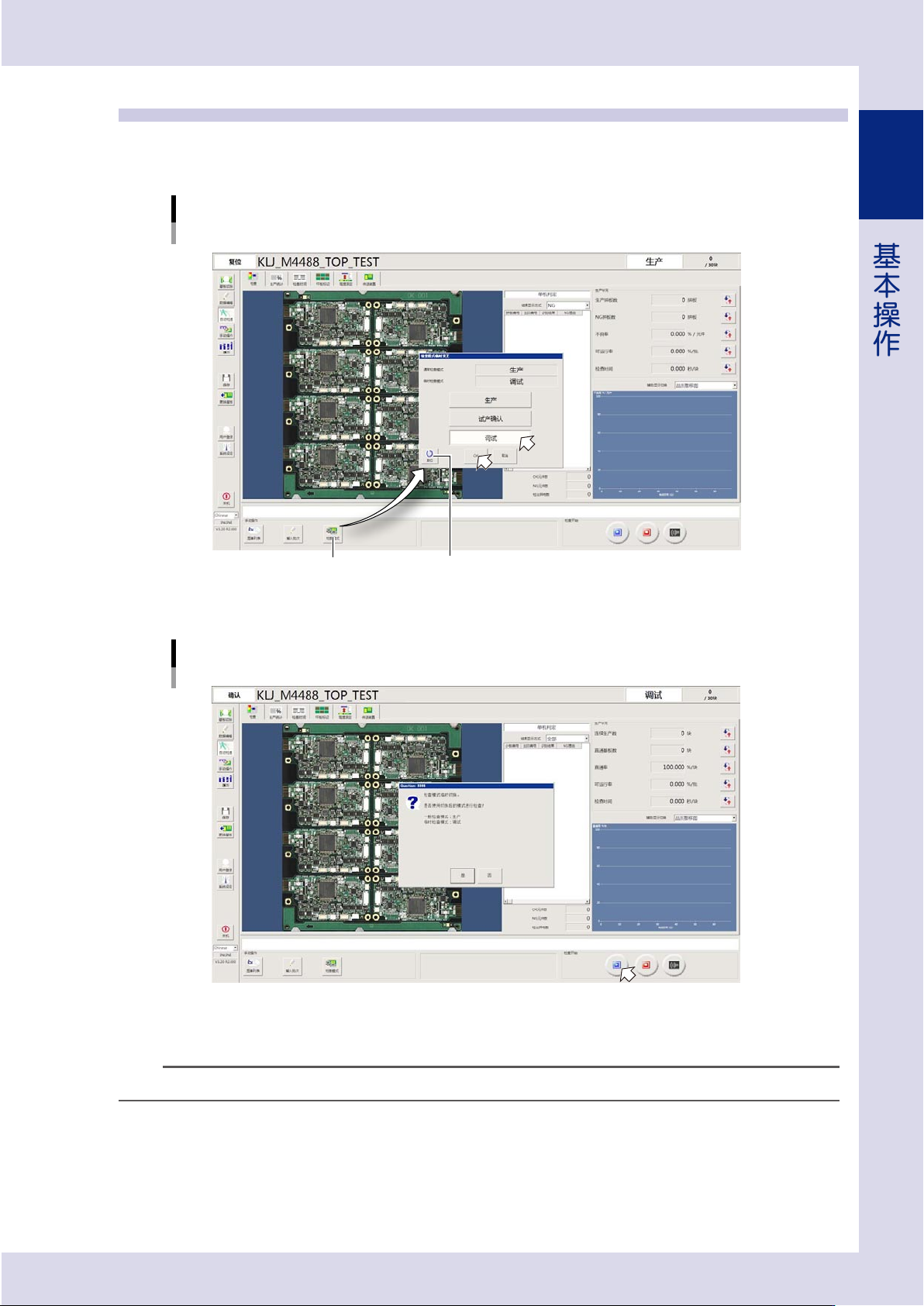

检查模式的临时切换
以将生产模式切换为调试模式为例
[检查模式]按钮 [复位]按钮
26127-P7-00
临时切换了检查模式时，只要开始自动检查就会显示确认提示。
开始自动检查时的确认提示
26127-P7-00
若要解除临时检查模式，只需按“检查模式临时变更”画面中的 [ 复位 ] 按钮，或在“基板切换”画面中重新读入
该检查程序。
参考
只要临时切换过检查模式，[ 履历 ] -“操作员”画面就会将“检查模式临时切换”作为履历记录。
1-28
1
基本操作
2.4 检查结束画面
检查结束之后，画面下部中央会显示 OK 或 NG。在整板图像中，检查结果为 OK 的元件显示为蓝点，检查结果为
NG 的元件显示为红点。在“结果显示方式”下拉框中选择了显示方式时，符合所选条件的检查对象会显示在检查
结果列表中。如果在检查结果列表中选择元件，则该元件的位置会以红色十字准线标示。

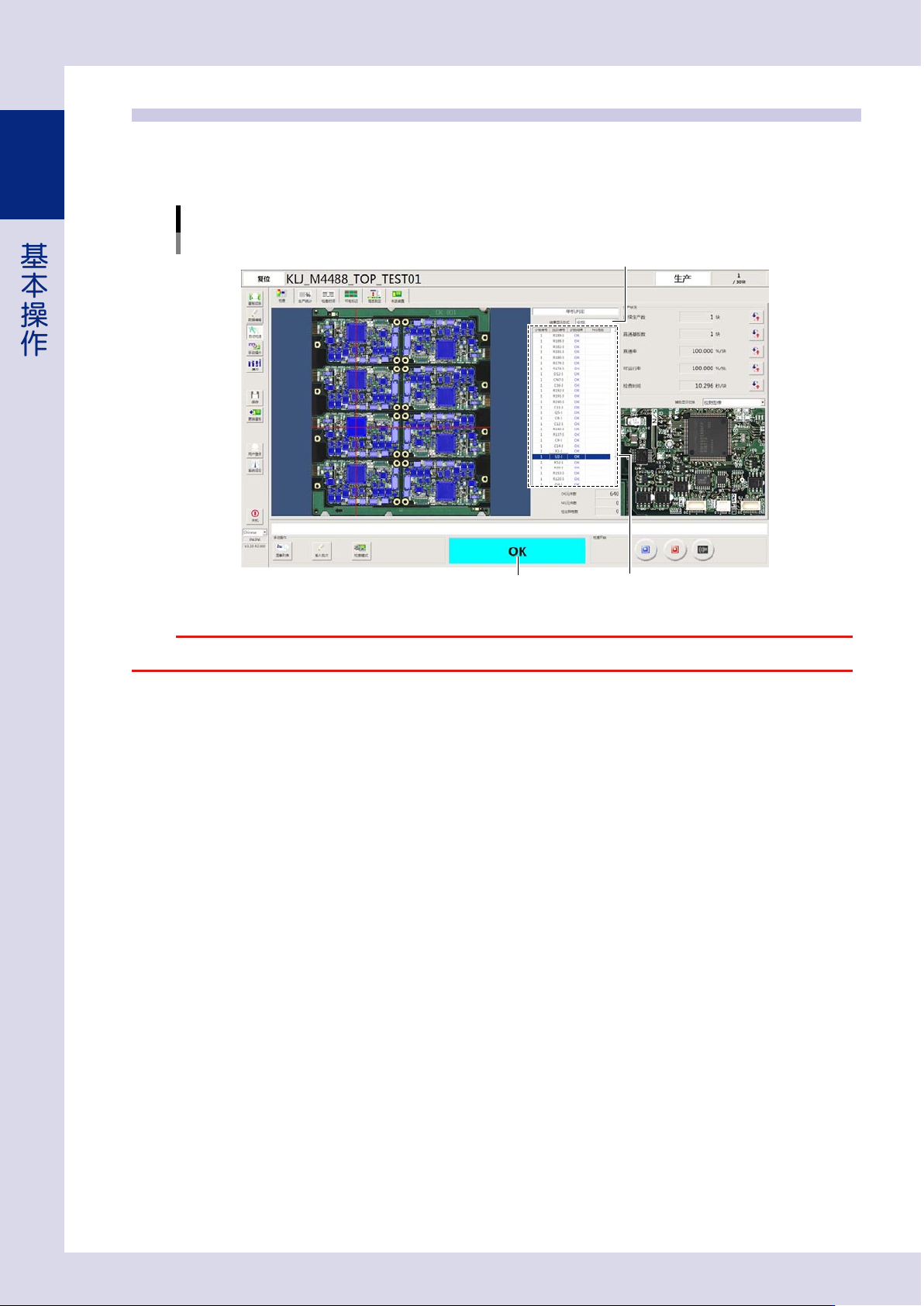

检查结束画面
检查结果
结果显示方式
检查结果列表
26123-P7-10
c
注意
没有设置丝印编号的检查对象不会显示在检查结果列表中。
