QD029-09 5. 基本操作
NXT 机械手册 103
9. 将元件返回到原来位置后，自动地被松开。此时可以进行供料托架的充填。
警告
·在将模组插入基座时，为了防止负伤，请确认模组的后方是否有人。
·在拉出 / 插入模组时，请不要把手指放入相邻的模组之间。有可能手指
夹入模组之间而被切断。
5. 基本操作 QD029-09
104 NXT 机械手册
5.6 料盘单元 -L 的安装
这个操作使用 PCU( 托架更换台车 )。
将料盘单元 -L 安装到模组上使用时，如果有料带元件的相关机器 ( 废料带箱，不良元件盒，
废料带处理单元箱等 ) 时有必要卸下。
5.6.1 安装准备

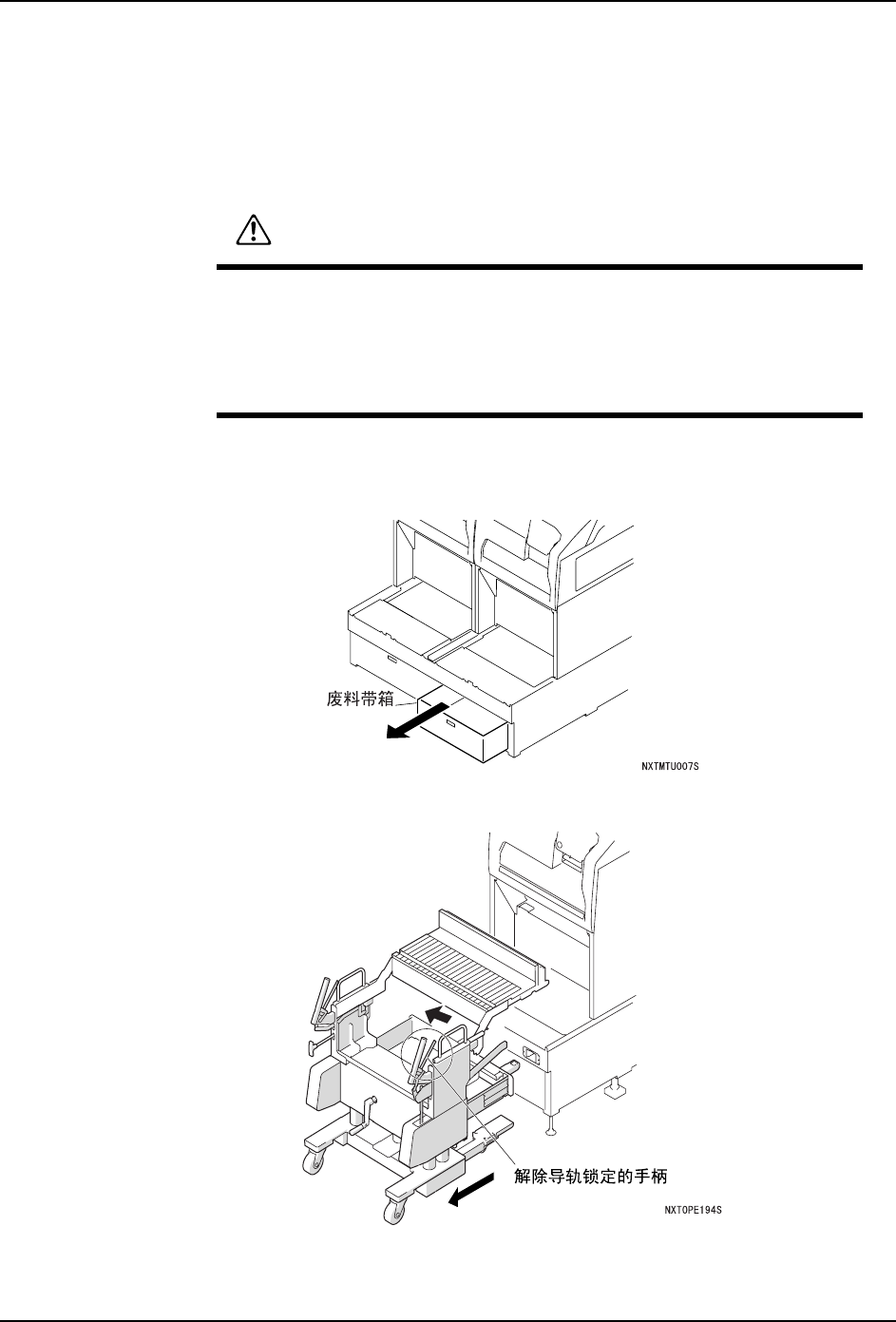

1. 卸下废料带箱。
2. 请拆除供料托架，详细的拆除方法请参考 「5.4 供料托架的拆除 / 安装」。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -L，对模组进行料盘单
元 -L 的安装 / 卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -L 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因
为有可能使机器受到损伤。
QD029-09 5. 基本操作
NXT 机械手册 105
3. 在确认模组前侧没有障碍物后按下「OK」按键。夹紧被解除后，模组自动向前移动一些。
备注 ) 模组没有被松开时，请依据所显示的信息调查原因。
4. 请握住模组的手柄，慢慢地将模组拉出到碰到阻停块的位置。
5. 请拆除供料器安装部的盖板。
6. 请拆下定位螺丝，卸下废料带处理箱。
7. 拆下不良元件排出盒，移动元件相机的位置。
注意
按下 「OK」按钮后，模组主体会向己方前进几厘米。请注意不要碰到身
体或其他障碍物。
注意
请不要将手指放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有
可能夹住手指。
