QD029-09 7. 消耗品的更换 NXT 机械手册 297 7.18 真空阀的吸气阀、排气阀、垫圈等 请将吸气阀、排气阀、垫圈等的 损耗品与真空泵维修保养套件的新部 件进行更换。 7.18.1 更换时期 机器每运转 10,00 0 小时 7.18.2 准备物品 DOP-300SA 维修保 养套件 吸取阀干扰防止 橡胶 4 吸·排气阀 12 备用排气阀 4 盖垫 4 密封垫 4 吸取阀备份 4 连接管 1 工具 六角扳手 - 转矩扳手…
7. 消耗品的更换 QD029-09
296 NXT 机械手册

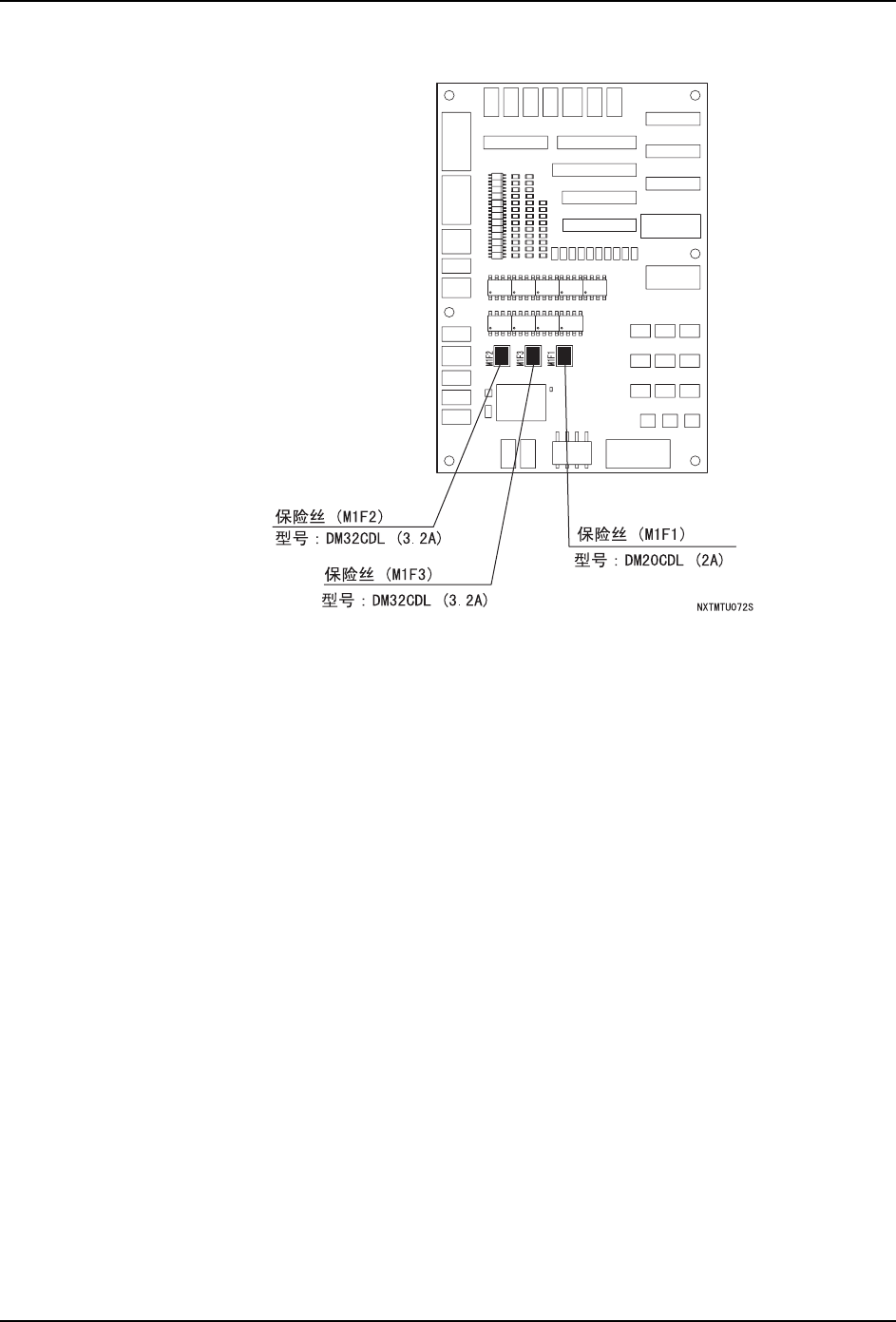

2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
QD029-09 7. 消耗品的更换
NXT 机械手册 297
7.18 真空阀的吸气阀、排气阀、垫圈等
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.18.1 更换时期
机器每运转 10,000 小时
7.18.2 准备物品
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸·排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
7. 消耗品的更换 QD029-09
298 NXT 机械手册
7.18.3 更换方法
真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
3. 拆除真空泵接线箱的盖板，拆除连接到接线板的布线。
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
