NXT 机械手册 QD029-29.pdf - 第253页
6. 预防保养 QD029-09 236 NXT 机械手册 6.10.4 不良元件搬运轨道上的元件回收 适时 不良元件的回收在自动运转中也 可以进行。 因为元件装满的原因而停止时， 请回收元件后重 新运转。 1. 请使用空气吸笔套件，回收在搬运轨道 上的不良元件。 6.10.5 空料盘的回收 适时 1. 拉出空料盘箱。 2. 请回收空料盘。 1;7078
QD029-09 6. 预防保养
NXT 机械手册 235
6.10.2 废料带处理切刀的清扫
切刀动作不良时的操作
如果出现警告，请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 用压缩空气从输送槽向废料带切刀吹气，除去残存的废料带及元件。
6.10.3 废料带处理输送槽的清扫
发生供料器的送料不良时的操作
请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 使用压缩空气吹去附在输送槽内的残存废料带及元件。
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
6. 预防保养 QD029-09
236 NXT 机械手册

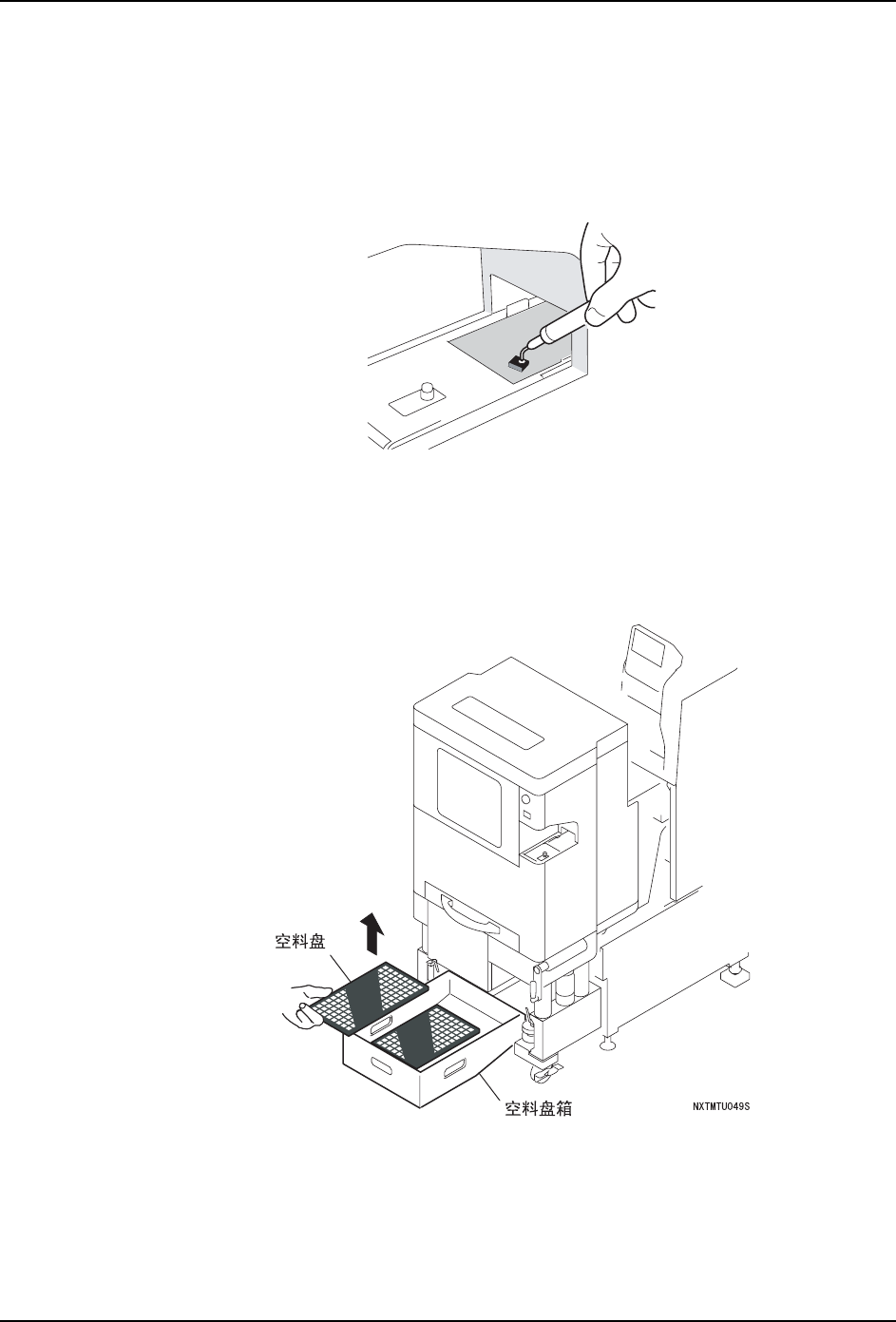

6.10.4 不良元件搬运轨道上的元件回收
适时
不良元件的回收在自动运转中也可以进行。因为元件装满的原因而停止时，请回收元件后重
新运转。
1. 请使用空气吸笔套件，回收在搬运轨道上的不良元件。
6.10.5 空料盘的回收
适时
1. 拉出空料盘箱。
2. 请回收空料盘。
1;7078
QD029-09 6. 预防保养
NXT 机械手册 237

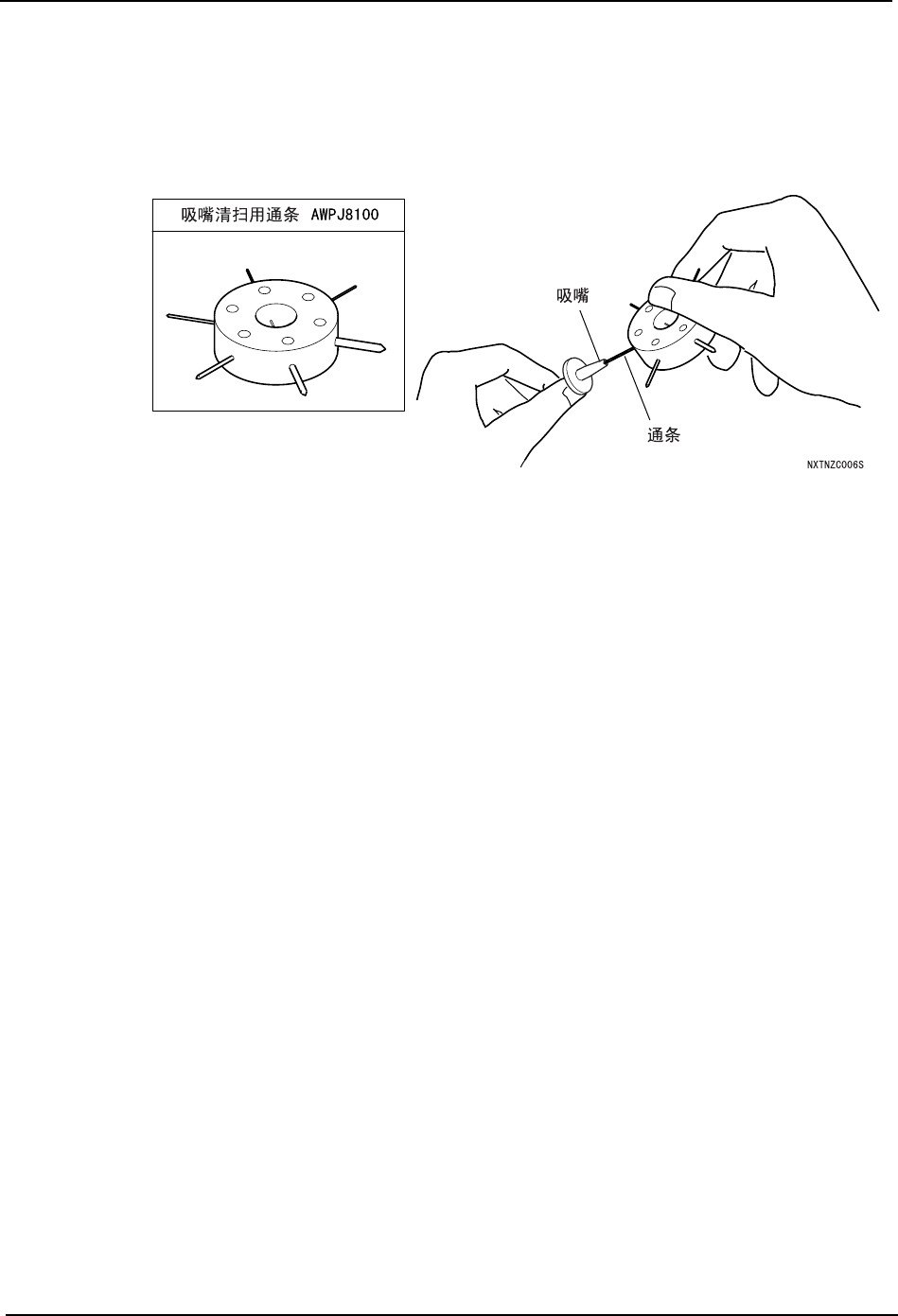

6.10.6 吸嘴的清扫
使用次数为每 150000 次时
1. 从吸嘴置放台上取下吸嘴。
2. 使用清扫用的通条，除去吸嘴内的污垢。
注意 ) 清扫通条 (AWPJ8100) 不能在直径 0.4 的吸嘴上使用。
3. 吸嘴的前部请使用浸过酒精的布来清扫。
备注 ) 识别吸嘴用的 2D 编码用激光扫描时，由超声波洗涤器可以洗涤吸嘴。洗涤剂清使用有以 athyl
酒精或者 isopropyl 酒精为主要成分的物品。另外，初次洗涤时事前请用1～2个吸嘴做试验。
请确认对吸嘴的喷涂没有障碍。
2D 编码是粘纸的时候请不要使用超声波洗涤器。
