9. 测定和调整 QD029-09
392 NXT 机械手册
9.2.4 测定方法
确认 NXT 机器设定为 PAM 模式，请按以下步骤进行测定。
1. 请从 Fuji Flexa 传输 PAM 用的 job。
2. 请将供料器用 job 安装在设定的料站上。
a. 测定 H08 或者 H12 贴装头时，请将安装有 1005 白色元件的供料器用 job 安装到设定
的料站上，按下前面盖罩的设定按钮。
b. 测定 H01 或者 H04 贴装头时，请安装送料间距 4mm 的 12mm 宽的空供料器，按下前面
盖罩的设定按钮。
c. 测定的模组带有料盘 -L 时，不需要此操作。
3. 请按下在基座上的全部模组的 START 按键。与通常的运转一样，NXT 机器以精度校正为
主，与治具板的宽度相吻合，变更搬运轨道的宽度。
备注 ) 因为有必要变更在基座的全部模组上的搬运轨道宽度，所以对于全部的模组有必要重新开始生
产。
4. 结束精度校正后，处于电路板等待状态。为了安装准备的治具板，请按下全部模组的
CYCLE STOP 按钮。
5. 按下执行 PAM 的模组的 MANUAL 按钮，显示出手动操作指令。
6. 请使用箭头键，选择清扫指令，按下 OK 按键。
7. 模组被松开，请稍微向前方移动一些，处于拉出状态。
8. 确认周围的安全，握住模组的手柄，解除刹车。请按原样慢慢地向前方拉出。
NXTOPE139
NXTOPE140b
QD029-09 9. 测定和调整
NXT 机械手册 393
9. 请将准备的治具板安装在通道 1 上，测定 H01/H04 贴装头精度时，将玻璃元件安装在准
备好的治具上。
10.握住模组的手柄解除制动。请保持原样慢慢地将模组插入到后方。

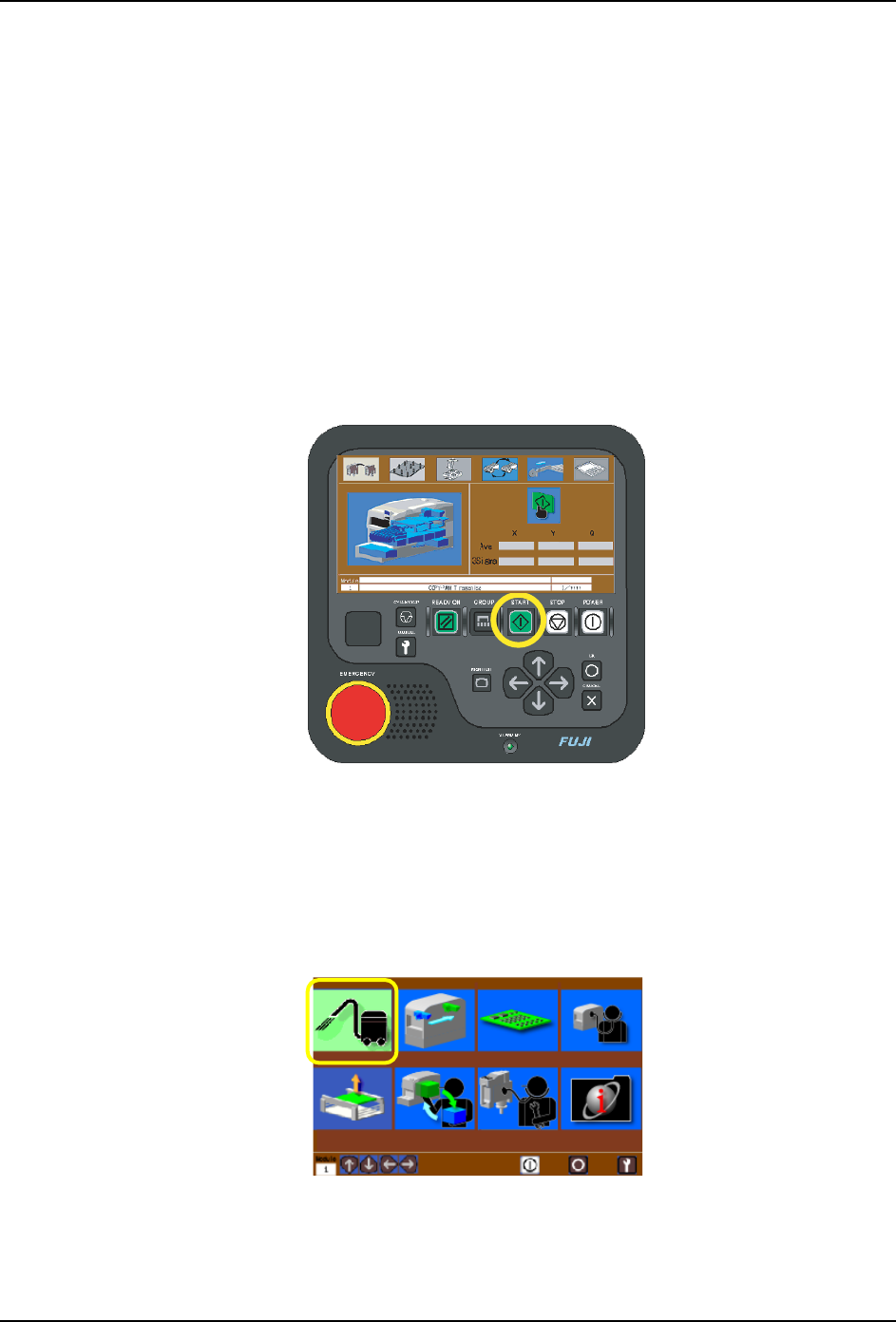

11.按下 MANUAL 按钮，返回等待 START 画面后，请按下 START 按钮。机器开始贴装元件，测
定贴装精度。测定结束后，治具板自动地松开。
12.确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
13.按下 MANUAL 按钮，显示出手动指令画面后，请使用箭头键，选择排出电路板的指令，按
下OK按钮。
14.请根据向导画面拉出模组，取出治具板。然后慢慢地插入模组。
15.请按下 MANUAL 按钮。返回到等待 START 画面。
16.请纪录在操作画面上显示的贴装精度测定结果。
17.请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元件时将双面粘纸从
玻璃电路板上剥离，重新粘贴新的粘纸。
18.PAM 的测定结果在公差范围以外时，有必要用附加软件取得 PAM 的测定结果。
NXTOPE13
9
9. 测定和调整 QD029-09
394 NXT 机械手册
9.2.5 取得测定结果
备注 ) 关于在此说明的附加软件的操作方法，请参考 「NXT 附加软件操作手册」（在线手册）。
1. 在机器设定画面上，请确认选择了取得 PAM 测定结果的模组，选择 「远程操作」。
2. 请选择 「机上 PAM」。执行 「取得开始」后，开始进行数据的获取。
3. 从所显示的文件一览表中，选择下载的文件右击，选择 「Targe As」 。显示出 「Save
As」对话框。
4. 指定文件的保存处后，请单击 「Save」。保存测定结果。
备注 ) 执行 「开始取得」后，从 NXT 机器向服务器传输测定结果数据，显示出获取文件的一览表。从
此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定结果可用于贴装精
度的补正。
