9. 测定和调整 QD029-09
388 NXT 机械手册
9.2.2 测定的准备
H01，H04 测定时

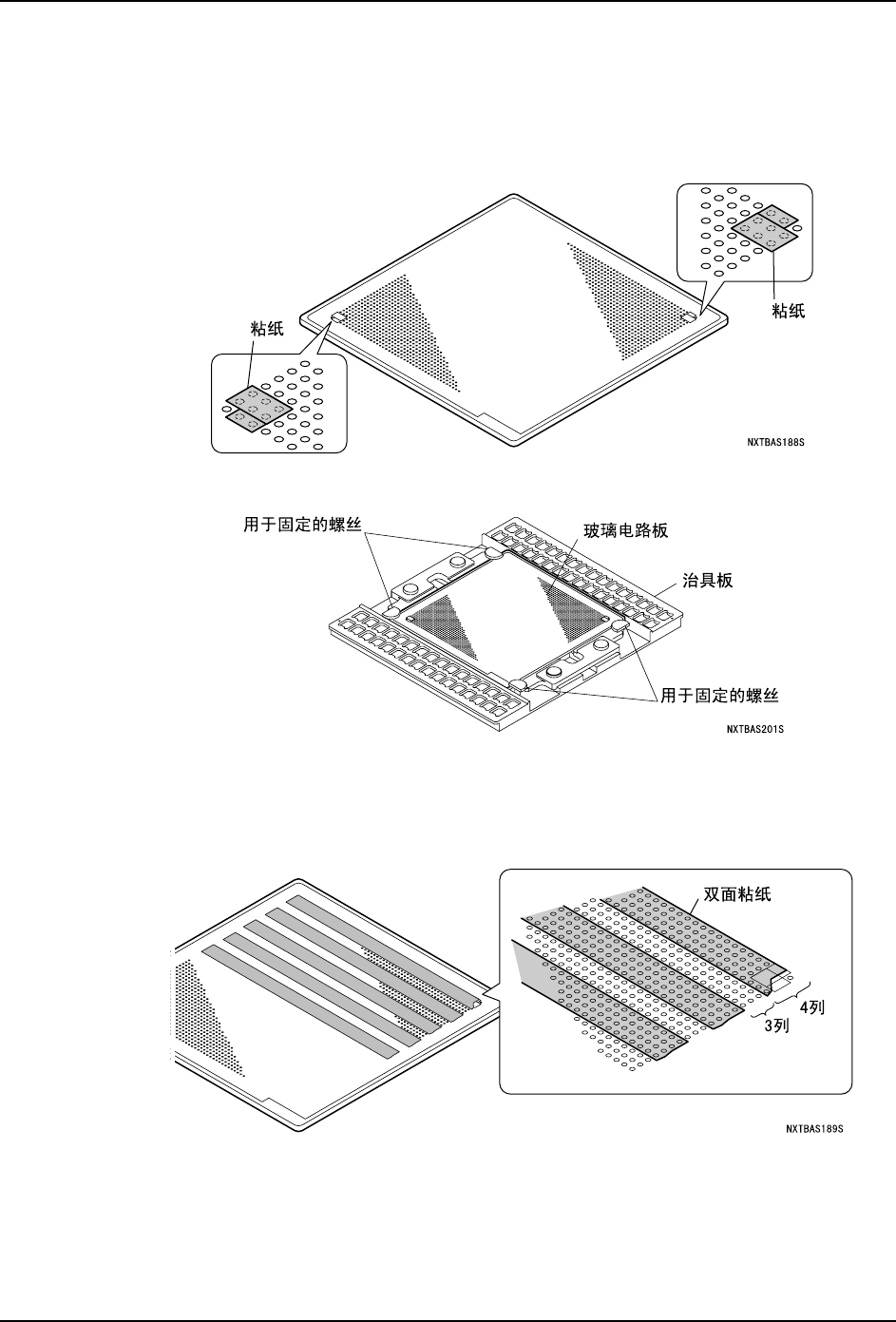

1. 请将与右上，左下的角落的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错
误读取在角落的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明种类）。从上向下覆盖住定位点 4 列进
行粘贴。空开 3 列后再贴以下 4 列。请注意在右上和左下角落的定位点上，不要贴此双
面粘纸。粘帖粘纸的枚数如下所示。
备注 ) 请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
QD029-09 9. 测定和调整
NXT 机械手册 389

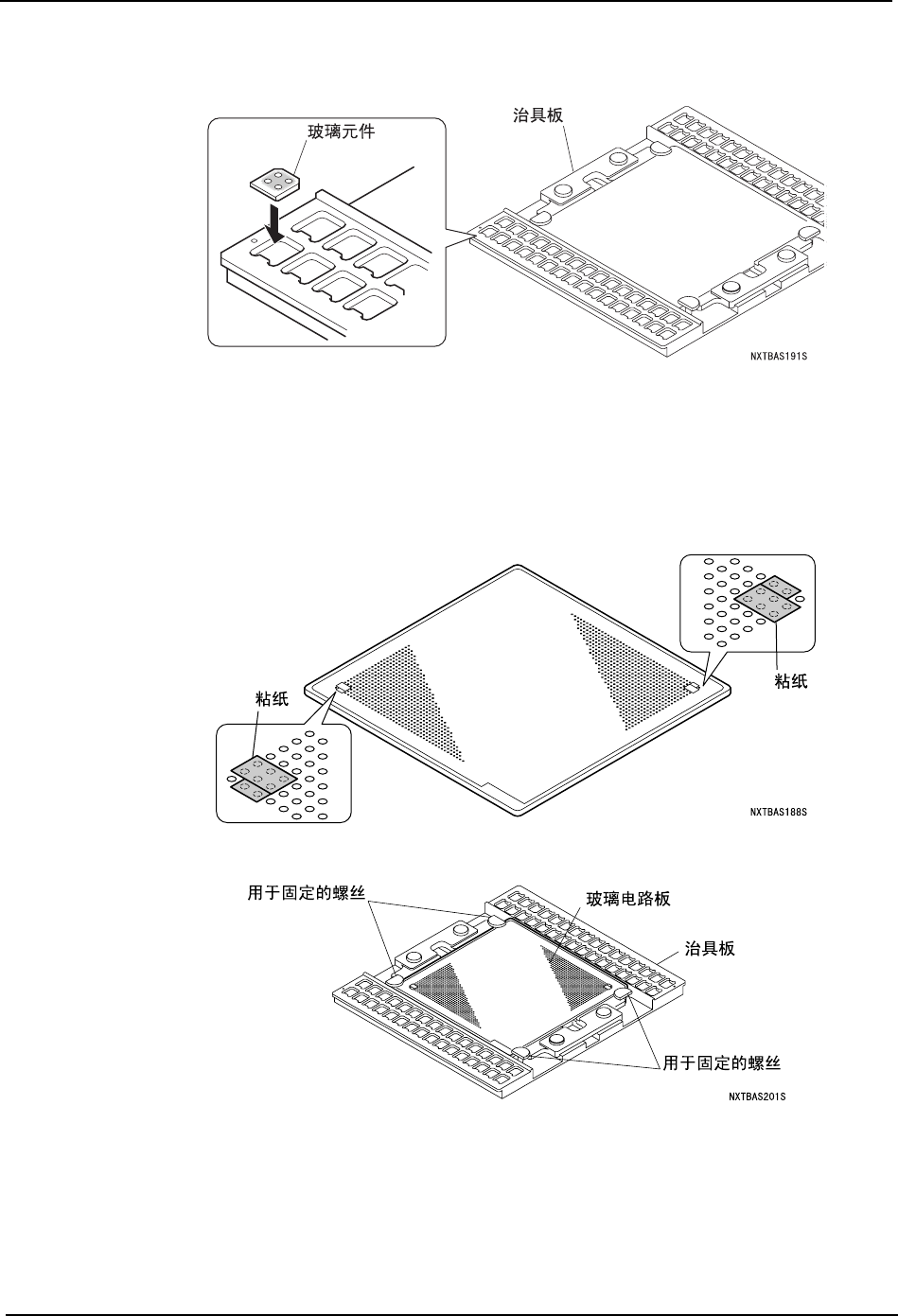

4. 请将玻璃元件安装到治具板上。在 H01 贴装头上，己方的 1 列上安装 16 个。在 H04 贴装
头上安装 64 个。
备注 ) 玻璃电路板的表面，请经常保持清洁的状态。
H08，H12 测定时
1. 请将与右上，左下的角落的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错
误读取在角落的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
9. 测定和调整 QD029-09
390 NXT 机械手册

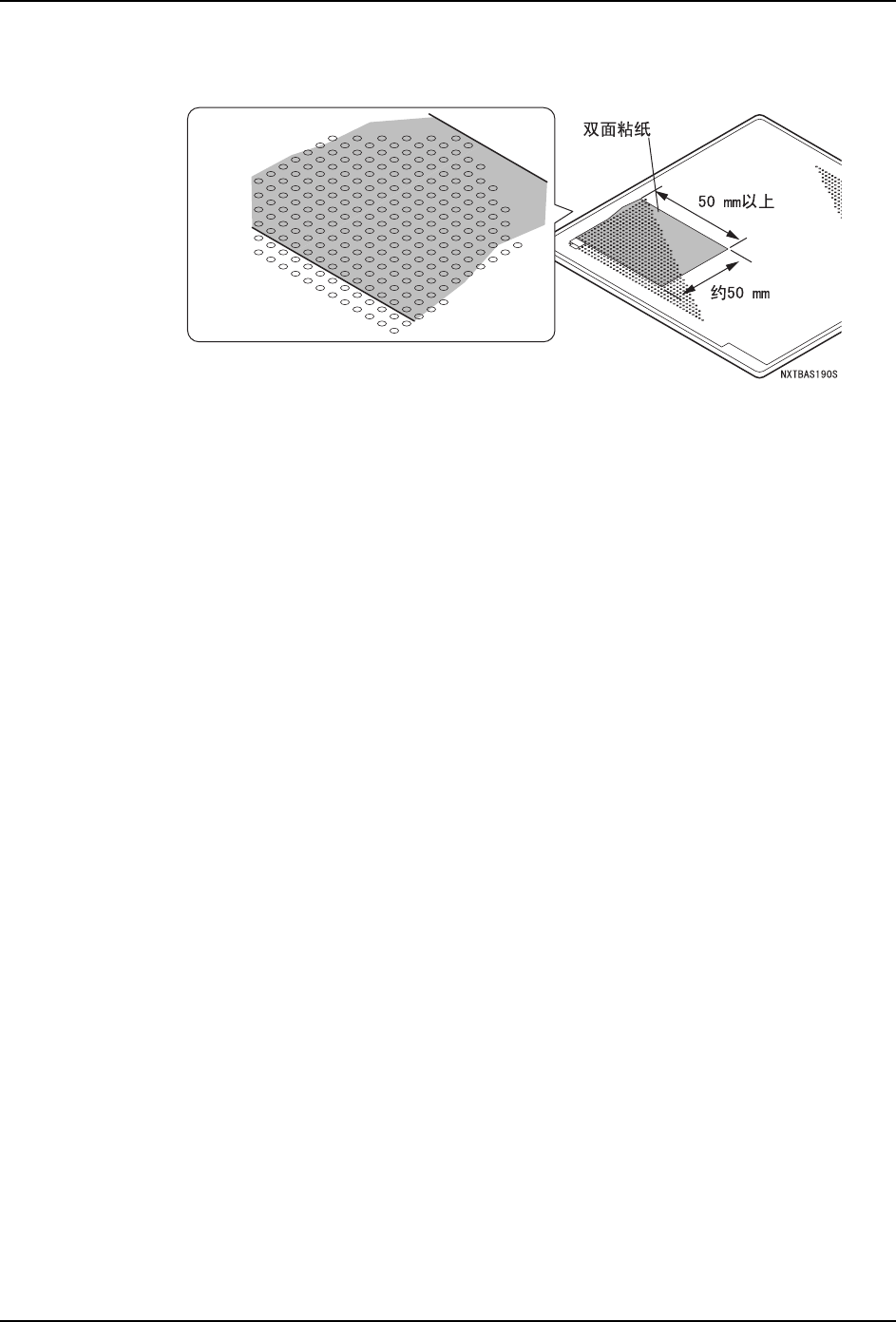

3. 请在玻璃电路板上用双面粘纸 （约 50mm 宽，长 50mm 以上）粘贴。此时，请注意在右上
和左下角落的定位点上，不要粘贴双面粘纸。
备注 ) 请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在执
行 PAM 的模组的料站上。
