NXT 机械手册 QD029-29.pdf - 第257页
6. 预防保养 QD029-09 240 NXT 机械手册 6.10.8 传送带张力的检查 电路板传送异常时 〈M6(S) 模组的时候〉 1. 准备张力测定表。 2. 拉出模组。 3. 将张力表放在测定处，测定搬运轨道传送带的张力。张力值偏离规定值时 ，请移动张力 滑轮进行调整。 另外，请除去粘在传送带清洁器 的刷子上的垃圾和灰尘。 搬运轨道传送带 规定张力 ( Hz ) 通道 1 259 ± 25.9 通道 2 190 ± 19
QD029-09 6. 预防保养
NXT 机械手册 239

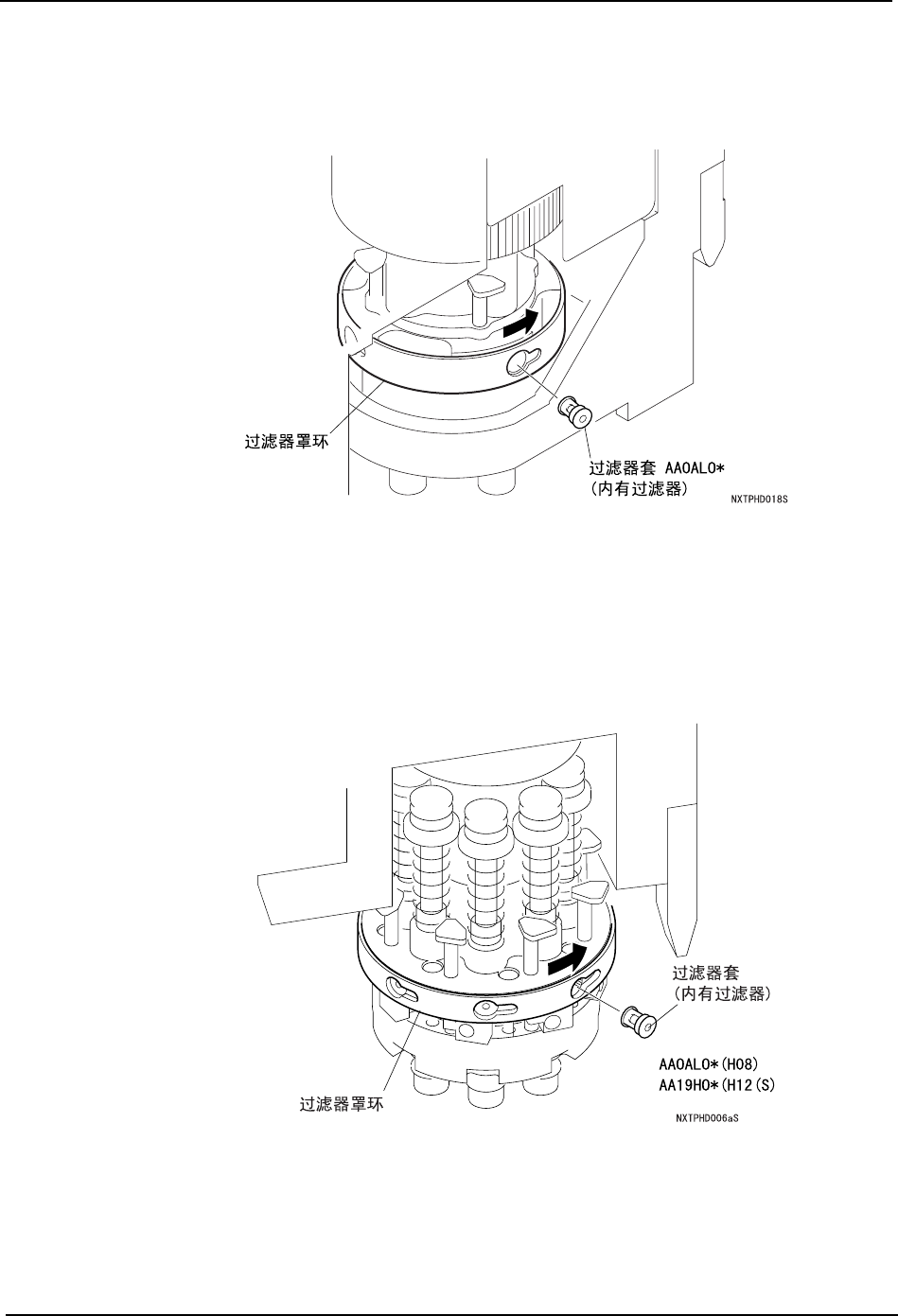

〈H04 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.7 贴装工作头的拆除 / 安装」。)
2. 旋转过滤器罩环，拆下过滤器套和过滤器。
3. 将过滤器罩环浸在中性洗涤剂溶液中进行洗涤。污垢严重时，请更换新的部品。
备注 ) 将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325B）。请在中性洗涤剂中浸泡 5
分钟后用超声波洗涤器洗涤。
〈H08/H12(S) 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.7 贴装工作头的拆除 / 安装」。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 ) 将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325B）。请在中性洗涤剂中浸泡 5
分钟后用超声波洗涤器洗涤。
6. 预防保养 QD029-09
240 NXT 机械手册
6.10.8 传送带张力的检查
电路板传送异常时
〈M6(S) 模组的时候〉
1. 准备张力测定表。
2. 拉出模组。
3. 将张力表放在测定处，测定搬运轨道传送带的张力。张力值偏离规定值时，请移动张力
滑轮进行调整。
另外，请除去粘在传送带清洁器的刷子上的垃圾和灰尘。
搬运轨道传送带 规定张力 (Hz)
通道 1 259 ± 25.9
通道 2 190 ± 19
QD029-09 6. 预防保养
NXT 机械手册 241
〈M3(S) 模组的时候〉
1. 准备张力测定表。
2. 拉出模组。
3. 将张力表放在测定处，测定搬运轨道传送带的张力。张力值偏离规定值时，请移动张力
滑轮进行调整。
另外，请除去粘在传送带清洁器的刷子上的垃圾和灰尘。
搬运轨道传送带 规定张力 (Hz)
通道 1 259 ± 25.9
通道2 190±19
