QD029-09 8. 部件的更换 NXT 机械手册 349 8.12.2 4M 基座的时候 1. 将主电源开关 OFF，切断机器 的电源。 2. 拆下螺丝 (4 根 )，取下盖板。 3. 拆除 基座控制箱 1 以及 基座控制箱 2。请 参考 「8.8.2 4M 基座的时候 」 「8.9.2 4M 基座 的时候」 。 4. 拆除固定轨道的螺丝 (2 根 )，在不影响取出 CPU 箱的情况下弯曲轨道。 5. 拆除固定 CPU 箱的螺栓 （…
8. 部件的更换 QD029-09
348 NXT 机械手册
7. 从基座中取出 CPU 箱。从 CPU 箱上拆下加强筋
8. 以拆除新的 CPU 箱的相反的步骤安装模组主体。
QD029-09 8. 部件的更换
NXT 机械手册 349
8.12.2 4M 基座的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺丝 (4 根 )，取下盖板。
3. 拆除基座控制箱 1 以及基座控制箱 2。请参考 「8.8.2 4M 基座的时候」「8.9.2 4M 基座
的时候」。
4. 拆除固定轨道的螺丝 (2 根 )，在不影响取出 CPU 箱的情况下弯曲轨道。
5. 拆除固定 CPU 箱的螺栓 （2 根）。
8. 部件的更换 QD029-09
350 NXT 机械手册

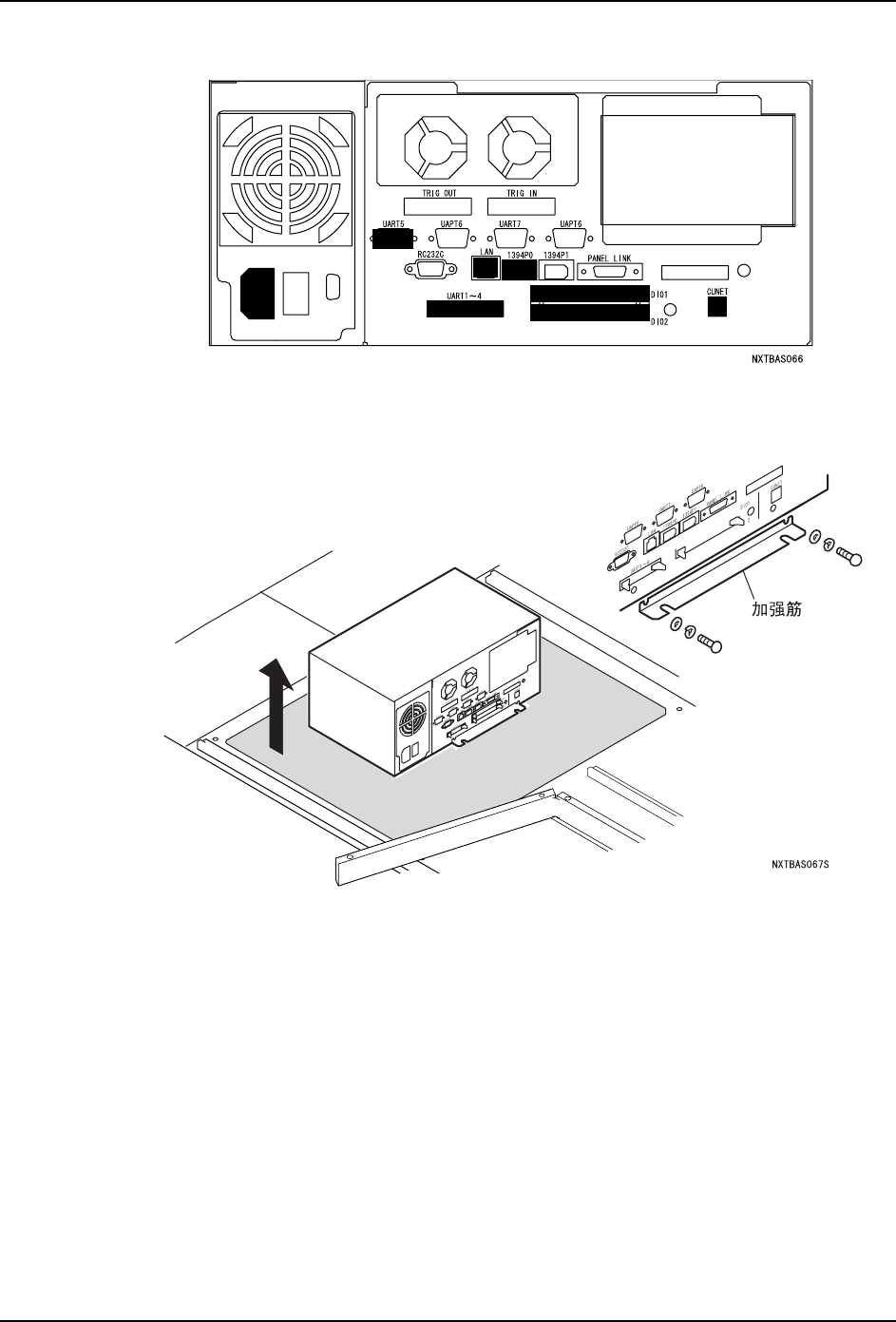

6. 拆除■所显示部分的插头。
7. 将 PC 卡从旧的 CPU 箱中取出，插入到新的 CPU 箱中去。
8. 从基座中取出 CPU 箱。从 CPU 箱上拆下加强筋。
9. 以拆除新的 CPU 箱的相反的步骤安装模组主体。
