QD029-09 7. 消耗品的更换 NXT 机械手册 303 d. 拆下盖垫。 e. 从压板上取下吸气阀干扰橡胶。 f. 用含有工业用酒精的回丝擦拭压板油 脂，进行清扫。 6. 从汽缸中取出其他零件。 a. 松开固定排气阀压板的平头螺丝 （M3 × L5） 。 b. 拆除排气阀压板、排气阀备份、排气 阀。
7. 消耗品的更换 QD029-09
302 NXT 机械手册
5. 拆下压板和盖垫。
a. 对准外壳的标记部，用油性笔在压板上做标记。
b. 松开压板的 4 根平头螺丝 （M5 × L12）。此时，请戴好手套，抓住松开处的连杆。
c. 拆下压板。
QD029-09 7. 消耗品的更换
NXT 机械手册 303

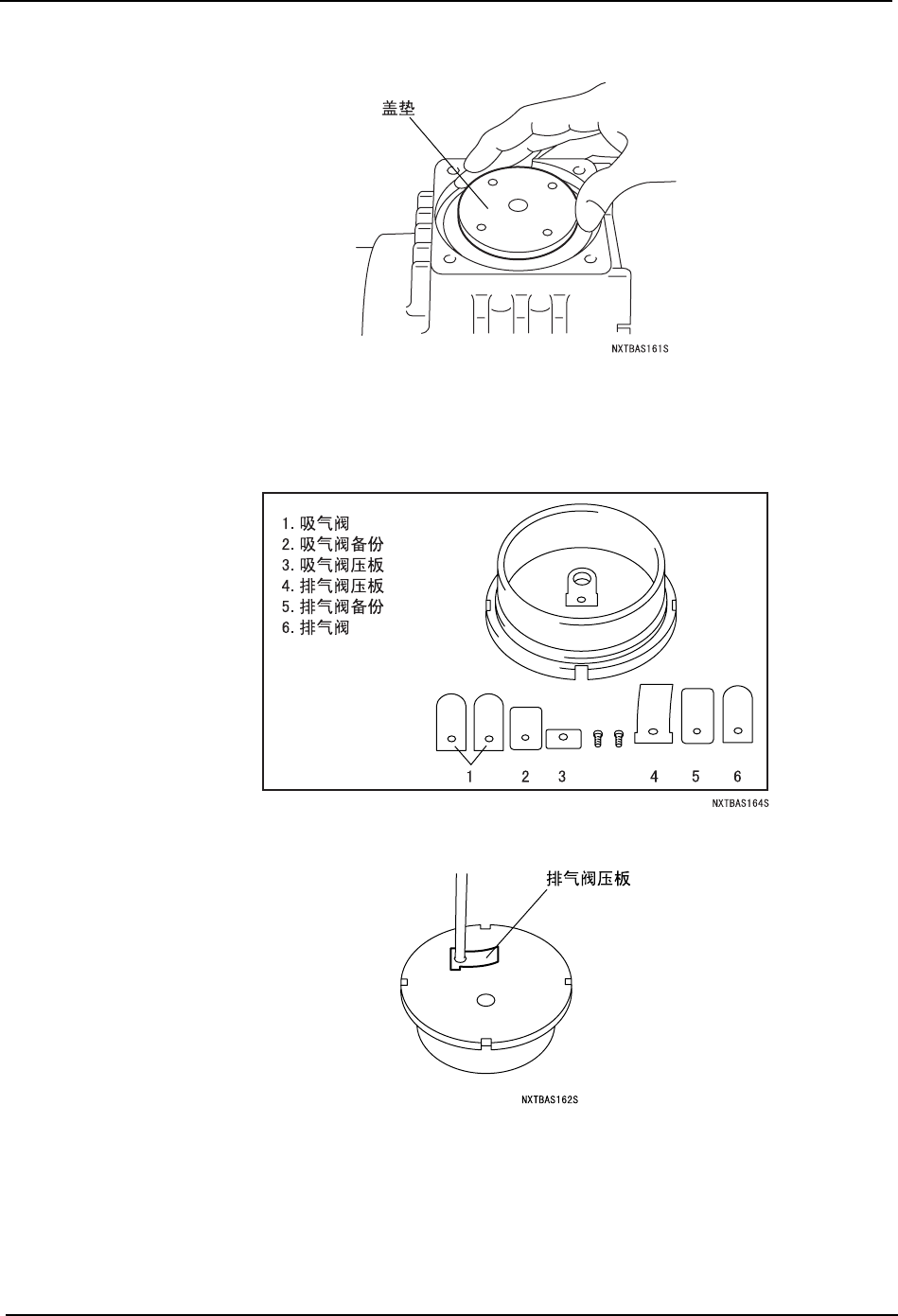

d. 拆下盖垫。
e. 从压板上取下吸气阀干扰橡胶。
f. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。
6. 从汽缸中取出其他零件。
a. 松开固定排气阀压板的平头螺丝 （M3 × L5）。
b. 拆除排气阀压板、排气阀备份、排气阀。
7. 消耗品的更换 QD029-09
304 NXT 机械手册
c. 松开固定吸气阀压板的平头螺丝 （M3 × L5）。
d. 拆除吸气阀压板、吸气阀。
e. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。特别是请小心地清扫吸·排气阀
的安装部和盖垫摇动部。此时，请注意不要消除标记。
