QD029-09 8. 部件的更换 NXT 机械手册 335 5. 从基座中取出控制箱。 6. 以拆除新的控制箱的相反的步骤安装模组 主体。
8. 部件的更换 QD029-09
334 NXT 机械手册

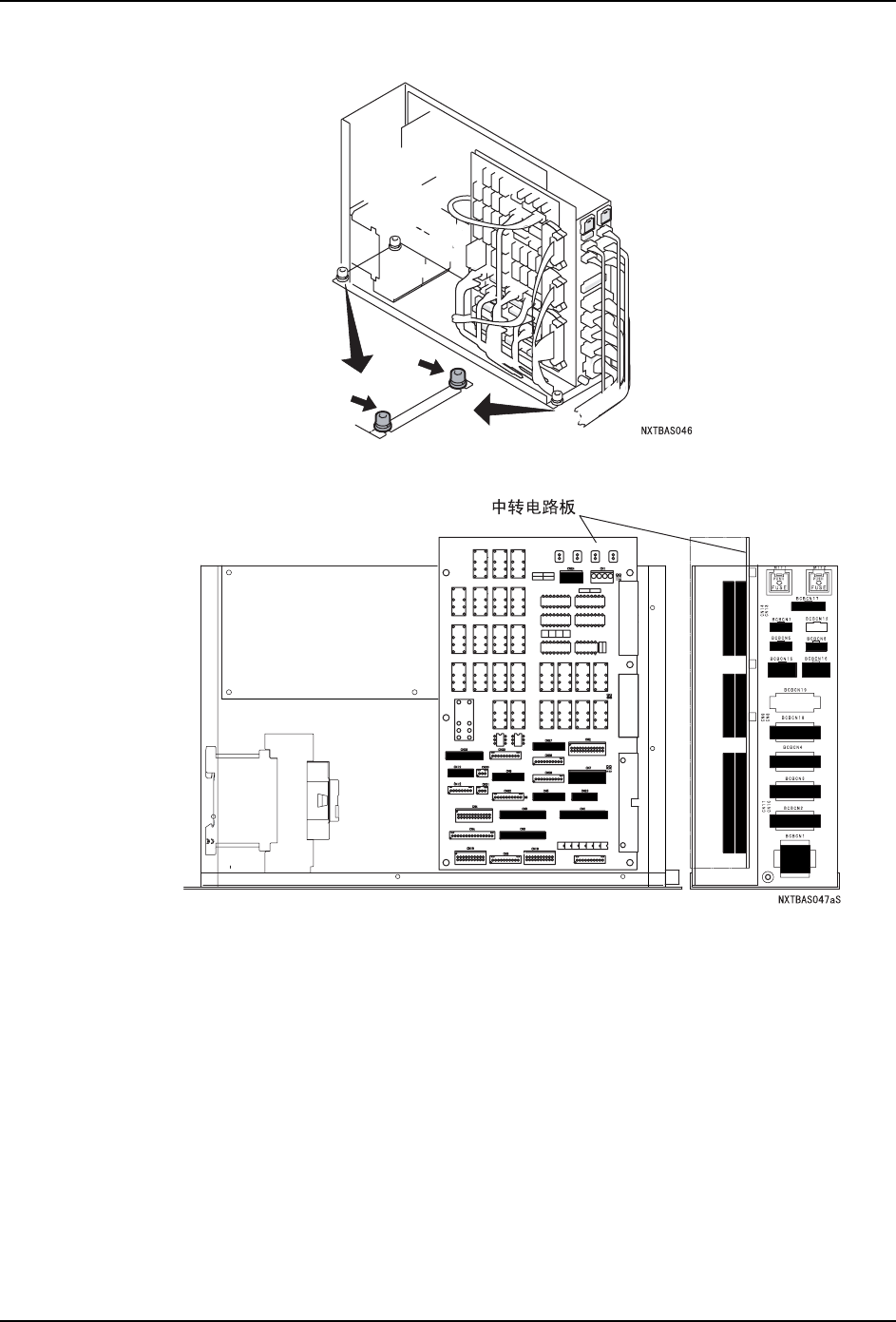

3. 拆除固定控制箱的螺栓 (4 根 )。
4. 拆除■所显示部分的插头。
QD029-09 8. 部件的更换
NXT 机械手册 335

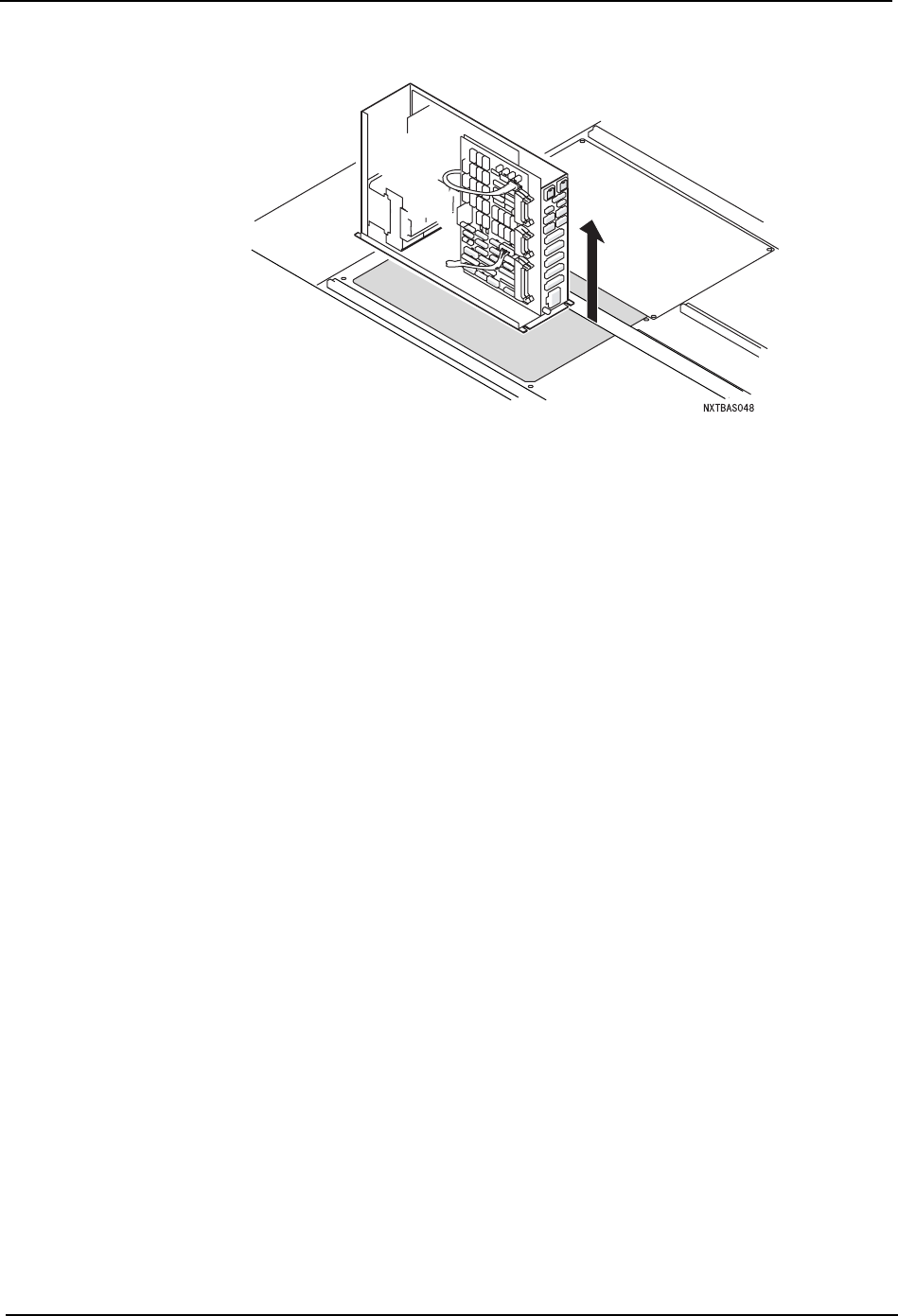

5. 从基座中取出控制箱。
6. 以拆除新的控制箱的相反的步骤安装模组主体。
8. 部件的更换 QD029-09
336 NXT 机械手册
8.8.2 4M 基座的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺丝 (4 根 )，取下盖板。
3. 拆除固定控制箱的螺栓 (4 根 )。
NXTBAS050
