QD029-09 6. 预防保养 NXT 机械手册 211 6.9.2 真空泵过滤器的清扫 1. 拉出模组。 2. 请将主电源开关 OFF。 3. 取下基座上的盖板。 4. 将真空布管内设定为大气压。 5. 拧松螺栓，拆除过滤器套。 6. 用中性洗涤剂清洗过滤器外壳。 7. 用压缩空气吹气清扫过滤器元件或者在污 垢严重时更换新的部品。
6. 预防保养 QD029-09
210 NXT 机械手册
6.9 每 12000 小时的操作
请进行以下的加油。

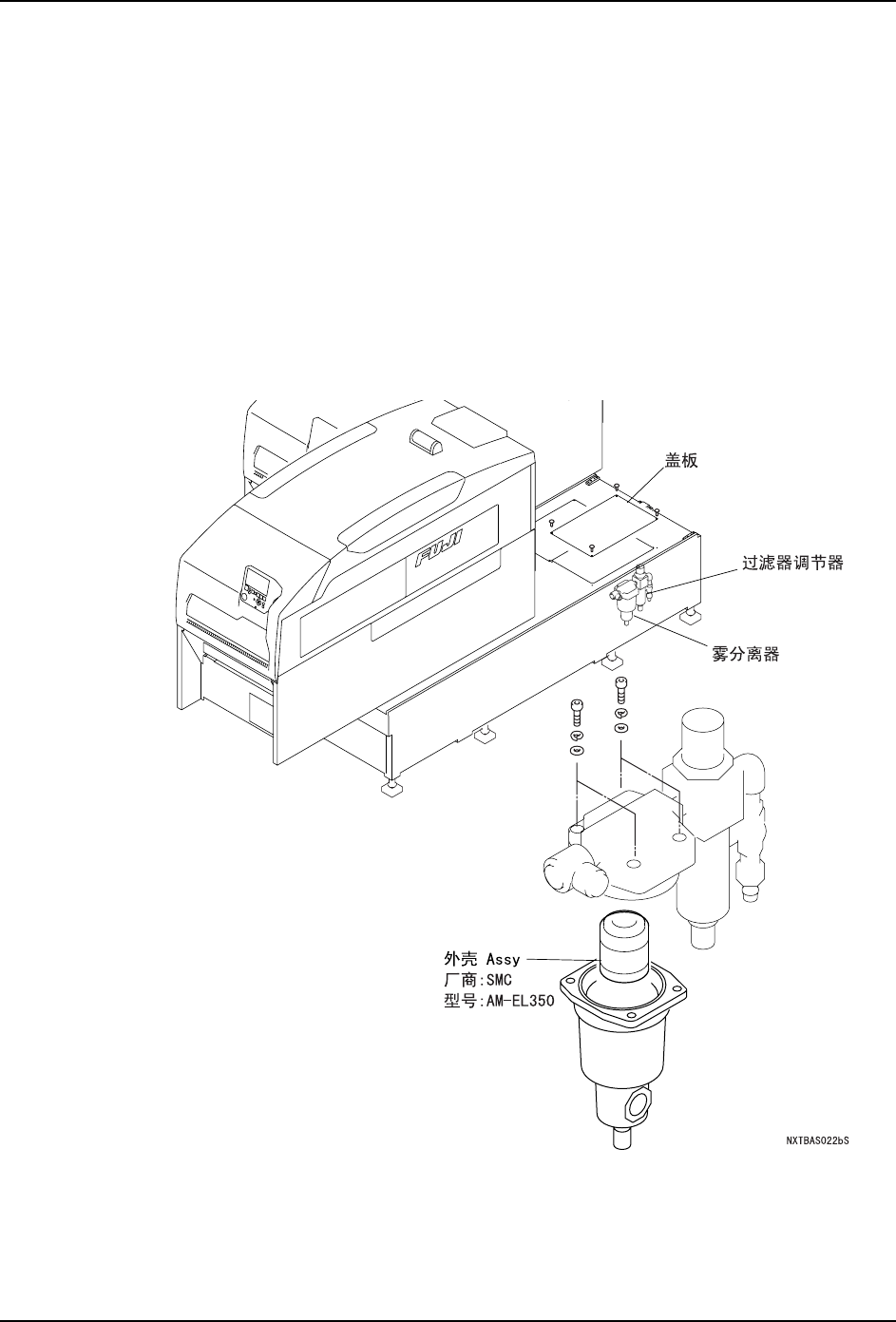

6.9.1 过滤器调节器 ( 基座内部 ) 的清扫
1. 拉出模组。
2. 请将主电源开关 OFF。
3. 取下基座上的盖板。
4. 关闭气源接入处的外部气源，此时配管内气压降低。
5. 拧松安装螺栓，拆下过滤器外壳 Assy。
6. 使用压缩空气吹气清扫过滤器外壳，污垢严重时，请更换新的部品。
QD029-09 6. 预防保养
NXT 机械手册 211

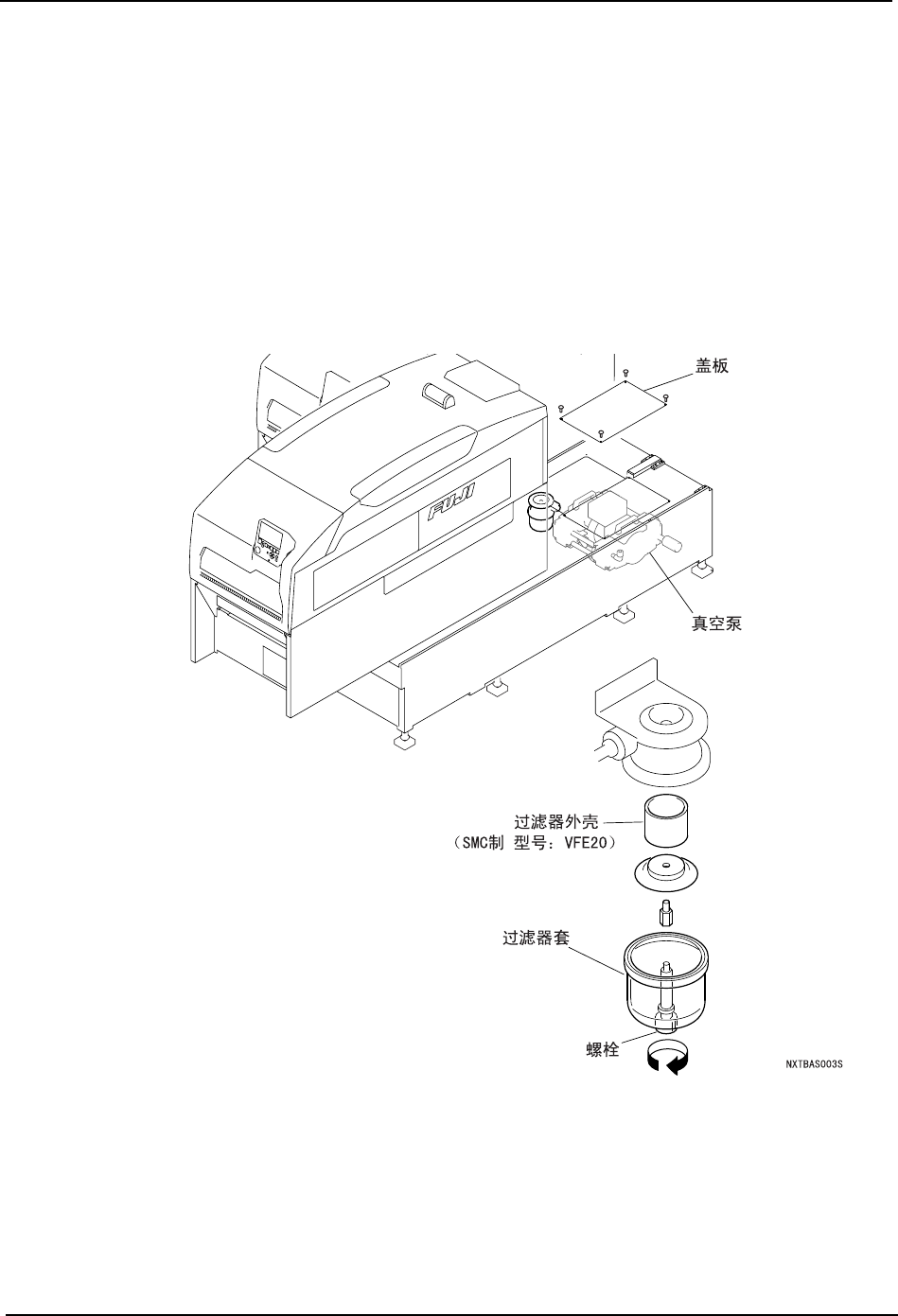

6.9.2 真空泵过滤器的清扫
1. 拉出模组。
2. 请将主电源开关 OFF。
3. 取下基座上的盖板。
4. 将真空布管内设定为大气压。
5. 拧松螺栓，拆除过滤器套。
6. 用中性洗涤剂清洗过滤器外壳。
7. 用压缩空气吹气清扫过滤器元件或者在污垢严重时更换新的部品。
6. 预防保养 QD029-09
212 NXT 机械手册
6.9.3 料盘元件 -L 风扇过滤器的清扫
1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。
2. 拆下树脂板。
3. 取出过滤器。
4. 吹入压缩空气清扫过滤器或者在污垢严重时更换新的部件。
警告
风扇动作中不能进行操作。有被风扇卷入的危险。
运转中不能进行操作。因为在制动器盖罩被拆下时进行操作，TZ 轴驱动
部分有可能夹住手。
