EVシリーズ自動ディスペンシングシステム
99
DispenseDotSetup（ドット塗布設定）
クリック 機能
液剤のドットを塗布する方法を設定します。
パラメータ 説明
Valve On Time ディスペンサを解放する時間（単位は秒）。
Dwell Time 塗布の最後に、ノズルが次のポイントに移動する前に、圧力を均一にするための遅延時間（
単位は秒）。
Head Time 塗布の初めに発生する遅延時間(秒)。
DispenseEndSetup（塗布終了時設定）
クリック 機能
ドットまたは線の塗布後、多くの場合、ノズルを短い距離、低速で持ち上げる必要があります。これにより、液
剤がノズルからきれいに離れるため、不適切な場所への塗布を避けることができます。Dispense End Setupの
パラメータは、塗布後にノズルを持ち上げる速度と高さを表します。
パラメータ 説明
Retract Low Speed 塗布後にノズルを持ち上げる速度（単位はmm/s）。
範囲：0–150 mm/s
Retract High
Speed
ノズルを[Retract Low Speed]で指定した速度で、[Retract Distance]で指定した高さ
に引き上げた後、ノズルは引き続き、この設定で指定した速度（単位はmm/s）でZ間隔
の高さまで引き上げられます。Z間隔の高さを指定する目的は、次のポイントへ移動する
途中にあるすべての障害物を避けられる高さまでノズルを持ち上げることです。
範囲：0–150 mm/s
Retract Distance 塗布後にノズルを持ち上げる高さ（単位はmm）。
Z間隔
Z間隔の
高さまでは
Retract High
Speed
Retract
Distance at
Retract Low
Speed
Dispense End Setupの図例
付録A：コマンド機能リファレンス（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
100

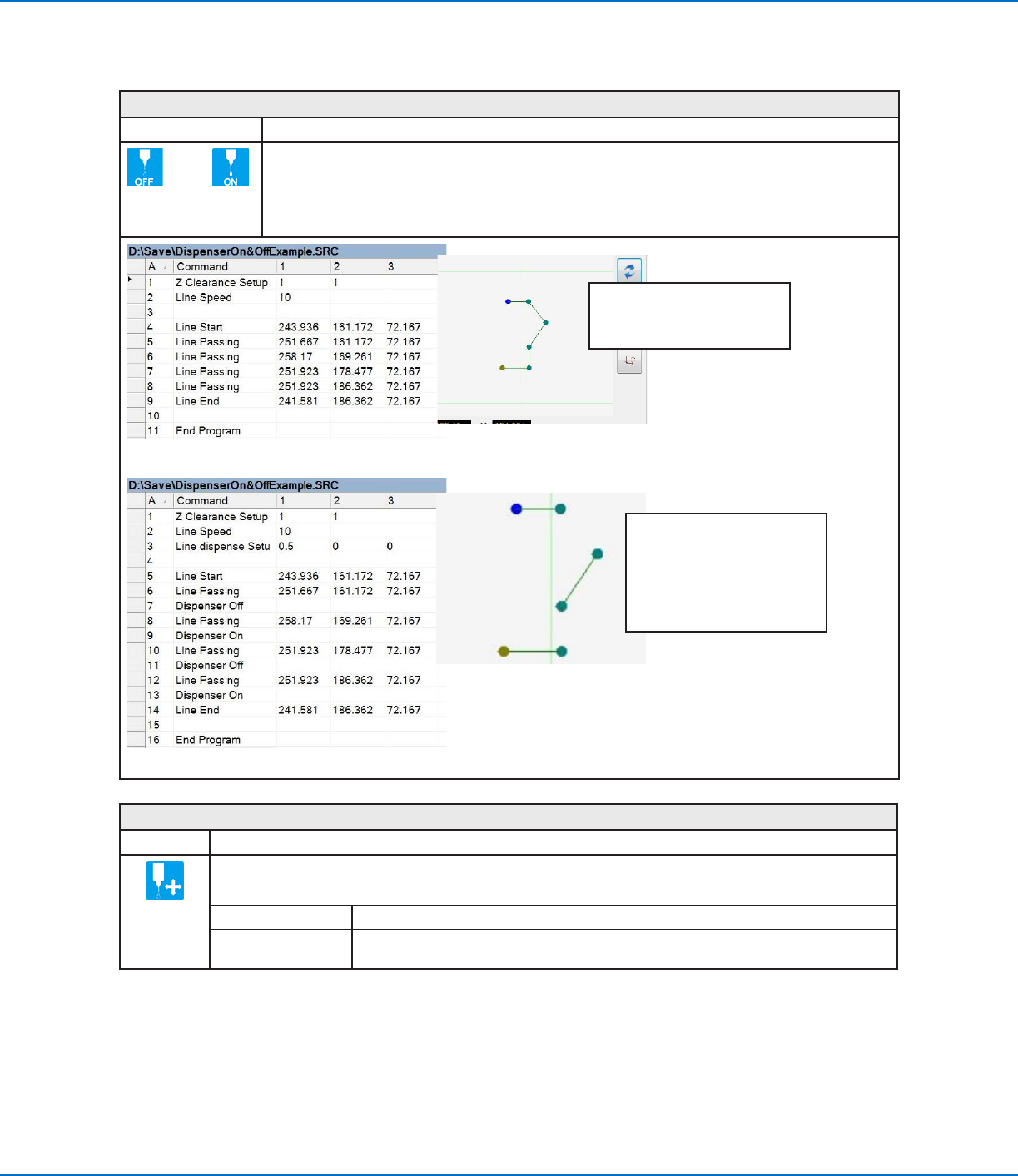

DispenserO/DispenserOn（ディスペンサーOFF/ディスペンサーON）
クリック 機能
または
現在のアドレスで、ディスペンサーのオン/オフを切り替えます。
注記： このコマンドは、ラインの一部の塗布をオフ(非アクティブ)にする場合に役立ちます。 これを行
うには、ラインを非アクティブ化する開始点と終了点を決定し、それらの点の間にDispenser Oコマン
ドを挿入します。 ラインをアクティブにする場合は、それらの点の間にDispenser Onコマンドを挿入
します。 プログラムとその結果のパターンの例を以下に示します。
元のプログラムと対応するパスビュー
Dispenser On/Dispenser Oコマンドを使用したプログラムと、結果の塗布パターンの例
注記：この例に示すように、
Dispenser O/Dispenser Onコ
マンドを追加しても、Secondary
View画面のパスビューは変更されま
せん。この画像は、結果の塗布パタ
ーンを表したものにすぎません。
注記：この画像は、示されている
プログラムの例の実際のパスビュ
ーです。
DummyPoint（ダミーポイント）
クリック 機能
現在のXYZ位置をダミーポイントとして登録しますノズルはこのポイントを通過します。ダミーポイントは、塗
布対象基材上の障害物を避ける際に便利です。
パラメータ 説明
Speed ノズルがダミーポイントに移動する速度(mm/s)。
範囲:0〜150 (mm/s)
付録A：コマンド機能リファレンス（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
101
EdgeAdjust（エッジ調整）
クリック 機能
アドレスをダブル
クリックして、ド
ロップダウンメニ
ューから選択
塗布対象基材に次のいずれかの問題がある場合に、Find Markと組み合わせて使用します。
• 非 常 に 大 き く 、丸 い 角
• マーク画像を作成するための明確な特徴がない
このコマンドの使用方法については、70ページの「マークを使用して平坦な塗布対象基材に塗布する方法」
を参照してください。
EndPattern（パターン終了）
クリック 機能
アドレスを
ダブルクリ
ックして、
ドロップダ
ウンメニュ
ーから選択
Call Patternとともに使用し、Call Patternコマンドの直後にあるアドレスにプログラムを戻します。
EndProgram（プログラム終了）
クリック 機能
現在のアドレスをプログラムの最後として登録します。End Programはノズルをホーム位置（0,0,0）に戻しま
す。
EndSubroutine（サブルーチン終了）
クリック 機能
アドレスを
ダブルクリ
ックして、
ドロップダ
ウンメニュ
ーから選択
Call Subroutineとともに使用し、Call Subroutineコマンドの直後にあるアドレスにプログラムを戻します。
付録A：コマンド機能リファレンス（続き）
