EVシリーズ自動ディスペンシングシステム

[SecondaryView]画面

[Secondary View]画面は、選択したタブとアイコンによって異なります。

選択されて

いるタブ

選択したときのタ

ブの色

セカンダリ画面の表示機能

Program

[Path]アイコンがオンの場合： [Path]アイコンがオンの場合、プログ

ラムされたパターンとPathモードのア

イコンが目で見て分かる形で表示さ

れます:

• アイコンについては、「水平ツール

バーと垂直ツールバーのアイコン」

（35ページ）を参照してください。

• その他のパスビュー機能について

は、「パスビューの[Secondary

View]画面」（32ページ）を参照して

ください。

[Path]アイコンがオフの場合：

[Path]アイコンがオフの場合、カメラ

がとらえている実際の治具用プレート

または塗布対象基材の面がそのまま

表示されます。

カメラ

マークライブラリ：最高240個のマークファイルを格納

します。

System

Setup

パスビューとキーパッドキーパッドは数値の入力に使用します。

「キーパッド」（40ページ）を参照して

ください。

パスアイコンモードアイコン(Tip

モードとCCDモード

の切り替え)

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

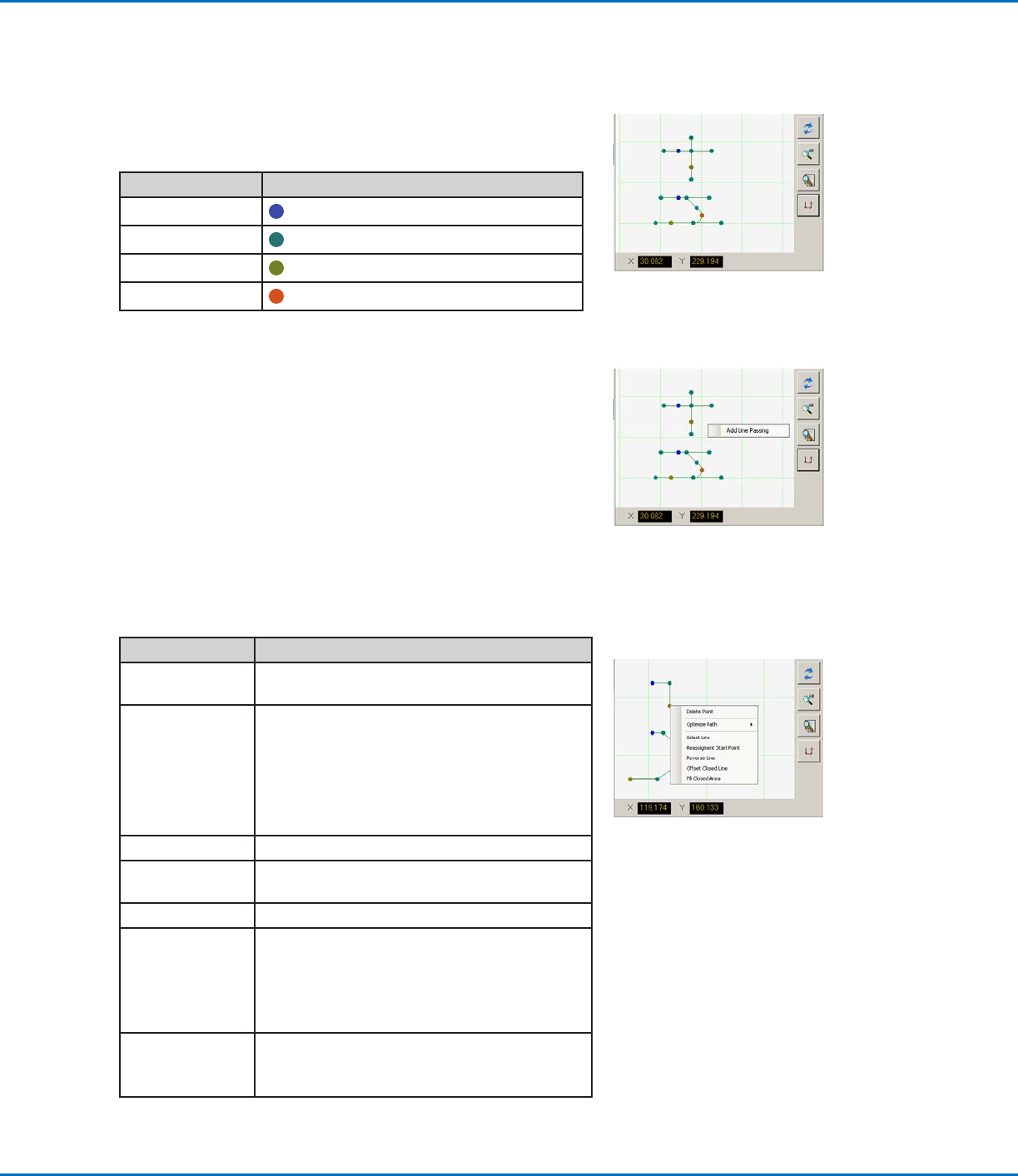

パスビューの[SecondaryView]画面

パスビューのポイントの色

[Secondary View]画面がパスビューにある場合([Path]アイコンが[ON]

に切り替えられている)、プログラムされたパターンが視覚的に表示されま

す。ポイントの色は、プログラムされたポイントコマンドを表します。

ポイントコマンドパスビュー画面の色

Line Start

青

Line Passing

緑

Line End

オリーブ

Arc Point

オレンジ

パスビューの線とポイントの色

任意のポイントを右クリックして右ク

リックメニューを開きます

LinePassingの追加

パスビューグリッドの任意の場所(ポイントではない)を右クリックして、Line

Passingポイント(コマンド)を既存のポイントにステッチします。追加できる

のは、水平線または垂直線のみです。

右クリックして、Line Passingポイン

トを既存のポイントにステッチします

パスビューの右クリック機能

パスビュー画面で、任意のポイント(コマンド)を右クリックして右クリックメ

ニューを開きます。選択したポイントでは、以下の機能を利用できます。

項目機能

Delete Point 選択したポイントを削除し、前のコマンドを次のコマ

ンドに接続します。

Optimize Path 編集用のパスを開きます。

• [Line Path Start]と[Line Path End]を選択

し、パターンのLine StartポイントとLine Endポ

イントを編集します。

• [Arc Path Start]と[Arc Path End]を選択

し、Arc Pointの開始点と終点を編集します。

Select Line パターン全体を選択します。

Reassignment

Start Point

Line Startポイントを選択したポイントに再割り当

てします(パスを閉じる必要があります)。

Reverse Line パターンを反転します。

O󰮏set Closed

Line

Line StartからLine Endに線を追加し、Line

StartとLine Endを同じ場所に再割り当てて、パタ

ーンを閉じます。

• [O󰮏set Length (mm)]は、元のパターンを基準

にしてパターンを拡大します。

Fill Closed Area パターンの領域を塗りつぶします。

• Brush Width (mm): 各塗りつぶし領域のらせ

ん間の距離。
