www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サー ビ ス を 行 な っ て お り ま す 。 EVシリーズ自動ディスペンシングシステム 15 各部 の 名称 EV シ リ ー ズ シ ス テ ム 各部の 名称 モニター および キ ー ボー ド （マウ スは 示 さ れてい ま せ ん ） …
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
14
RoHS标准相关声明标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
XX 00 00 00 00 00
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEEを 参 照 し て く だ さ い 。
仕様（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
15
各部の名称
EVシリーズシステム各部の名称
モニターおよびキ
ーボード（マウスは
示されていません）
ペンシルカメラ
ロ ボット
DispenseMotion
コントローラ
液 剤 ディスペン
シング用
シリンジバレル
治具用プレート
（オプション）
ノズル検知器
（オプション）
X軸
Z軸
Y軸
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
16

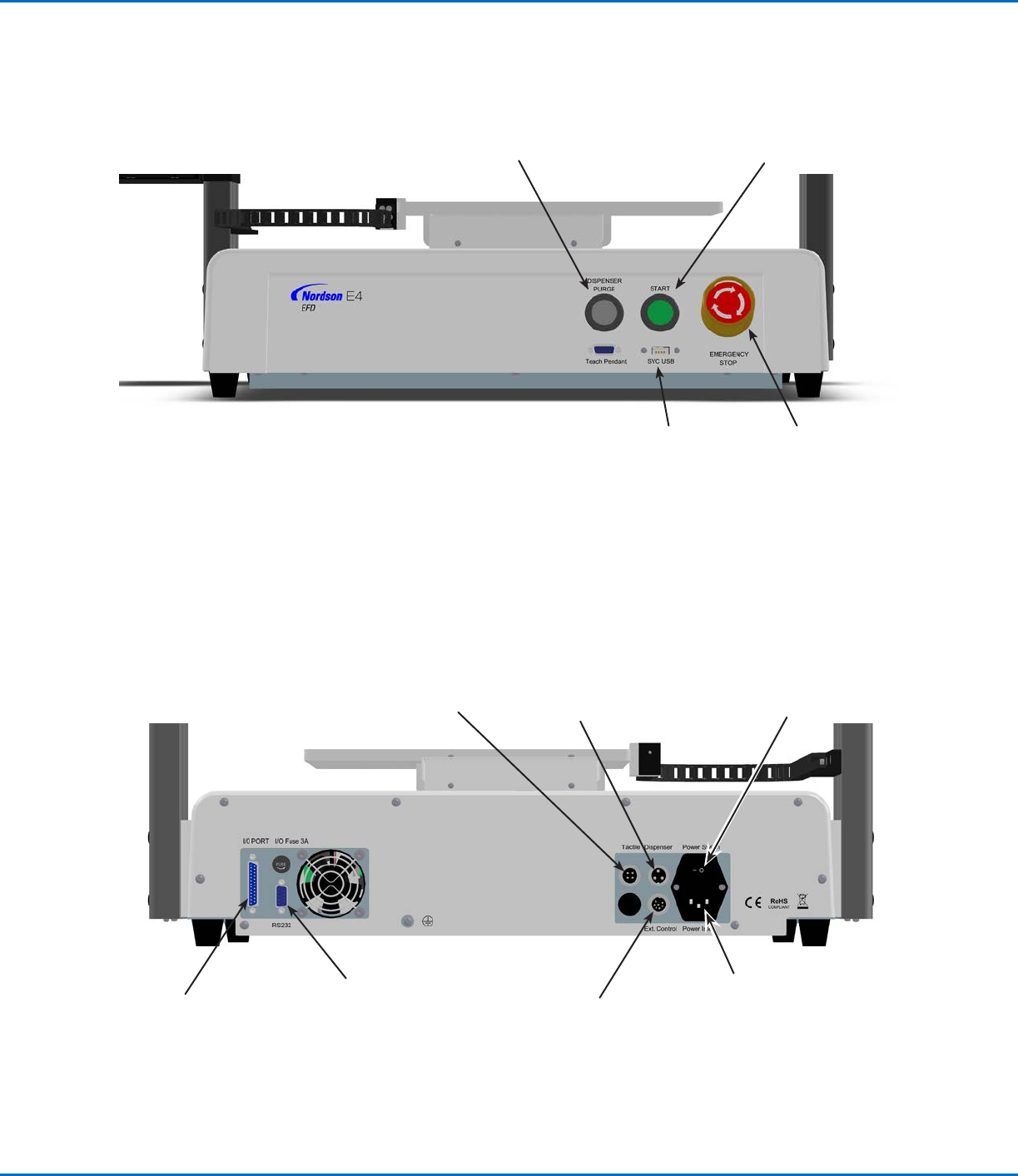

スタートボタン
ディスペンサ
パージボタン
電 源 スイッチ
EV背面パネル
ディスペンサ ポ ート（ ディスペ
ンサ/コントローラ起動用）
I/Oポート（入力/
出力接続用）
RS232ポート
（DispenseMotion
コントローラに接続）
外 部コントロール
ポート（I/O安全
プラグ用）
各部の名称（続き）
EV前面パネル
タクタイルポート（搭載して
いる場合はノズル検知器用）
緊急停止ボタン
SVC USBポート
（ソフトウェアのアッ
プグレード用）
電 源 インレット
