www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
74
# クリック 手順 参考画像
5
>
• [Mark Library]でソケットをクリックして
マークを保存し、[Template Match]ウィ
ンドウが表示されたら[TEMPLATE]をクリ
ックします。
• マーク番 号をメモします。
6
> >
> >
• [RANGE]をクリックして、マークの検索場
所を設 定します。
• マークの中央にあるクロスヘアをダブルク
リックし、[Width]と[Height]に値を入力
します。
注 記： [Width]には、前に指定した[Width]
と同じ値(この例では20)を指定する必要
があります。
• [OK]をクリックします。
• もう一度[RANGE]をクリックして保存し
ます。
7
• 次の手順「プログラムでMark Follow/
Mark Follow Adjustを使用するには」に
進みます。
プログラムでMarkFollow/MarkFollowAdjustを使用するには
この例では、曲線に沿って塗布するためにStep & Repeat Xコマンドを使用します。
前提条件
「曲線のマーク画像を作成するには」（73ページ）を完了していること。
# クリック 手順 参考画像
1
• プログラムの開始コマンドを挿入します。
詳細なプログラムの例については「Find
Mark、Mark Follow、およびMark
Follow Adjustコマンドを使用したサンプ
ルプログラム」（72ページ）を参照してくだ
さい。
注 記： Camera Triggerコマンドは、必要
に応じて使用できます。
次ページに続く
[MarkFollow]を使用して曲線に沿って塗布する方法（続き）
曲線のマーク画像を作成するには（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
75
[MarkFollow]を使用して曲線に沿って塗布する方法（続き）
プログラムでMarkFollow/MarkFollowAdjustを使用するには（続き）
# クリック 手順 参考画像
2
>
• 前の手順で作成したマークのFind Markコ
マンドを挿入します。 必ずマーク番号を入
力してください 。
• Step & Repeat Xコマンドを挿入し、この
例のパラメーターを指定します。
- --[X OFFSET]と[Y OFFSET]の値は、
線の長さと方向(水平または垂直)を表
します。
- [COLUMNS (X)]の値には、カメラが線
を表示して調整する回数を設定します。
- [ROW]には1を入力します。
- [LABEL]には1を入力します。
注 記： [X O󰮏set]の値に[Columns]の数
を乗算した値が、行の全長を超えることは
できません。 1行しかないため、[S. Path
/ N. Path]パラメーターは効果がありま
せん。
3
>
• カメラを曲線の左側に移動してから、Line
Startコマンドを入力します。
4
>
• 以前に作成したFind Markコマンドを選択
します(この例では4行目)。
• [MOVE]をクリックします。
5
>
• 次の空のアドレス(この例では9行目)
に、Line Passingコマンドを挿入します。
• Find Markコマンドで使用したのと同じ座
標を入力します(この例では4行目)。
次ページに続く
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
76

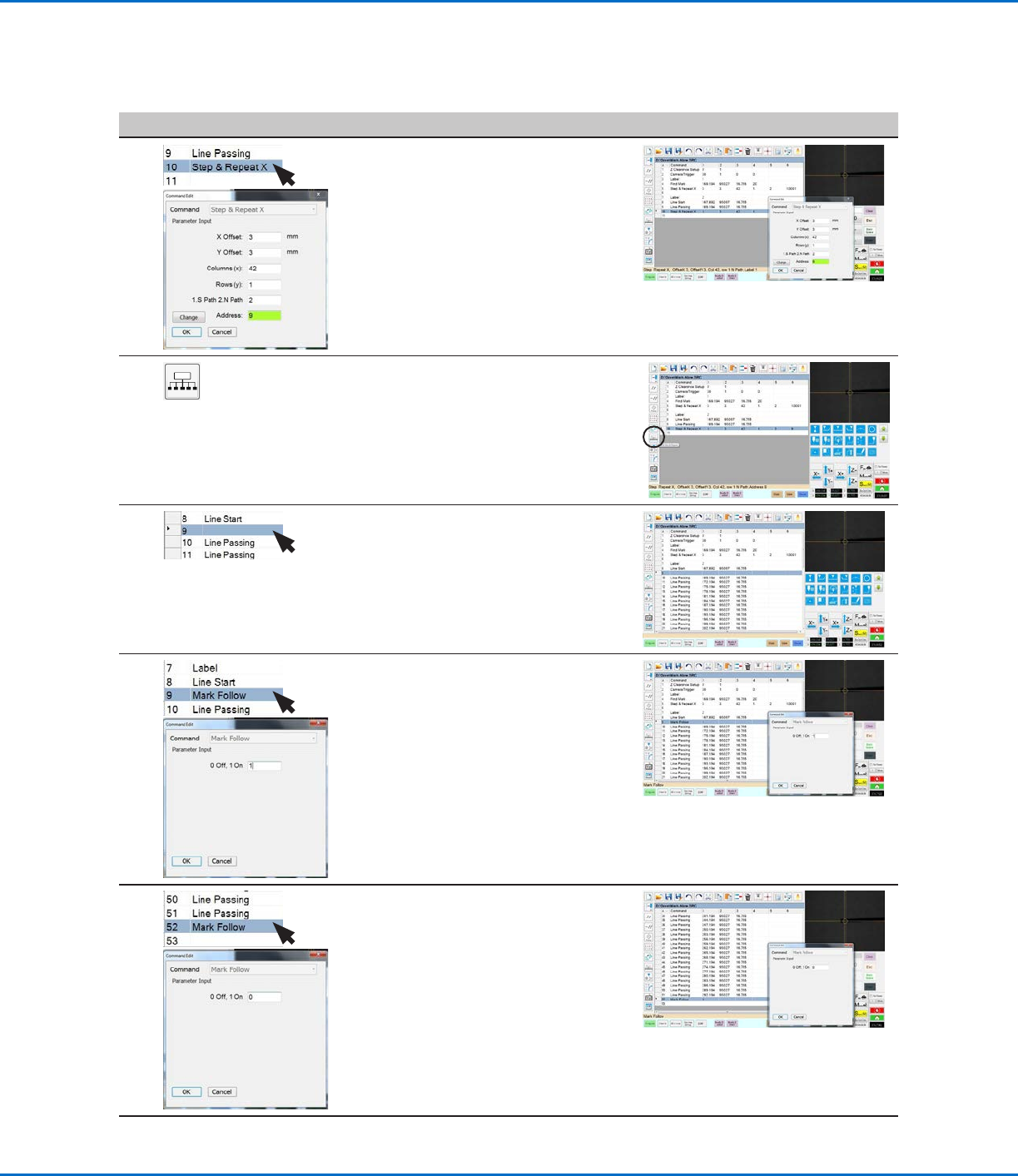

# クリック 手順 参考画像
6
>
• 次の空白のアドレス(この例では10行目)
に、2番目のStep & Repeat Xコマンドを
挿 入します。
注 記： このStep & Repeatコマンド
は、[Label]を除いて、前のStep & Repeat
コマンド(この例では5行目)と同じです。
• 最後のパラメーターを[Label]から
[Address]に変更し、最初のLine
Passingコマンドのアドレスを入力します
(この例では9行目)。
7
• [EXTEND STEP & REPEAT]をクリック
します。
線に沿った多くのLine Passingポイント
にLine Passingコマンドを追加することに
よって、Step & Repeat Xコマンドが拡張
されます。
8
• Line Startコマンドの後に空白のアドレス
を挿入します(この例では8行目)。
9
>
• 空白のアドレスにMARK FOLLOWコマン
ドを挿 入します。
• 1を入力してコマンドをONに設定します。
10
>
• 最後のLine Passingコマンド(この例では
51行目)の後に、MARK FOLLOWコマン
ドを追 加します。
• 0を入力してコマンドをOFFに設定します。
次ページに続く
[MarkFollow]を使用して曲線に沿って塗布する方法（続き）
プログラムでMarkFollow/MarkFollowAdjustを使用するには（続き）
