www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

マークの検出方法の設定（任意）

[CAMERA] > [SETUP] > [MATCH]の下にあるフィールドを使用して、マークを検索するときのシステム動作を調整します。

項目機能

Absent マークを認識できない場合のシステムの応答を指定します。

注記： [Mark Library]に保存されている画像に、特定の[Absent]の選択を割り当てることができます。

パラメータ説明

Skip ロボットは次のプログラムアドレスにスキップします。

Stop ロボットは停止します。

Pause ロボットは一時停止します。

Ask システムは、Find Again、Find Next、Stop Findを実行するか、Manualモードを使用す

るかの選択をユーザーに求めます。

Manual

システムは、マークの中心へカメラを移動し、[CONTINUE]を選択してプログラムを続

行するようにユーザーに求めます。

Score カメラによるマークの検出精度を0.1〜1の値で指定します。値が大きくなればなるほど、照合の精度が高くな

ります。値が小さくなると、照合の精度も低くなります。

注記： [Mark Library]に保存されている画像に、特定の[Score]の値を割り当てることができます。

Delay(s)

マークエリアに到達したときに、システムがマークを検索して遅延する時間を秒単位で設定します。

Sense カメラがマークのピクセルを位置揃えする精度を1〜200の値で指定します。[Sense]の値が小さいと、カメラ

とマークの位置揃え速度も遅くなります。これは、カメラが精度を上げるために、マークの位置を繰り返し確認

するためです。[Sense]の値が大きいと、カメラはすばやくマークの位置揃えを行いますが、精度が低くなりま

す。たとえば、[Sense]値が1の場合、逸脱が1ピクセルを超えることはありません。[Sense]値が200の場合、

逸脱は最大200ピクセルになります。

注記：検索速度が遅くても、精度を上げたいという場合は、[Score]の値を大きくして[Sense]の値を小さくし

ます。精度を多少犠牲にしても高速で検索したい場合は、[Score]の値を小さくして[Sense]の値を大きくしま

す。

Circle Size [Camera]画面上の黄色と緑色の円のサイズを設定します。値が大きくなればなるほど、円の直径も大きくなり

ます。

Fast Match このボックスがオンの場合、カメラのマーク検索の速度が上がりますが、精度は低くなります。

Detail

カメラがマークを検索する領域を設定します。［Search Detail］がチェックされていない場合、カメラは指

定された範囲（［Range］で設定）内でのみ表示されます。［Search Detail］がオンになっている場合、カメ

ラは範囲設定を上書きし、マークの全画面検索を実行します。これにより、マークを見つける可能性が高く

なりますが、速度は遅くなります。

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

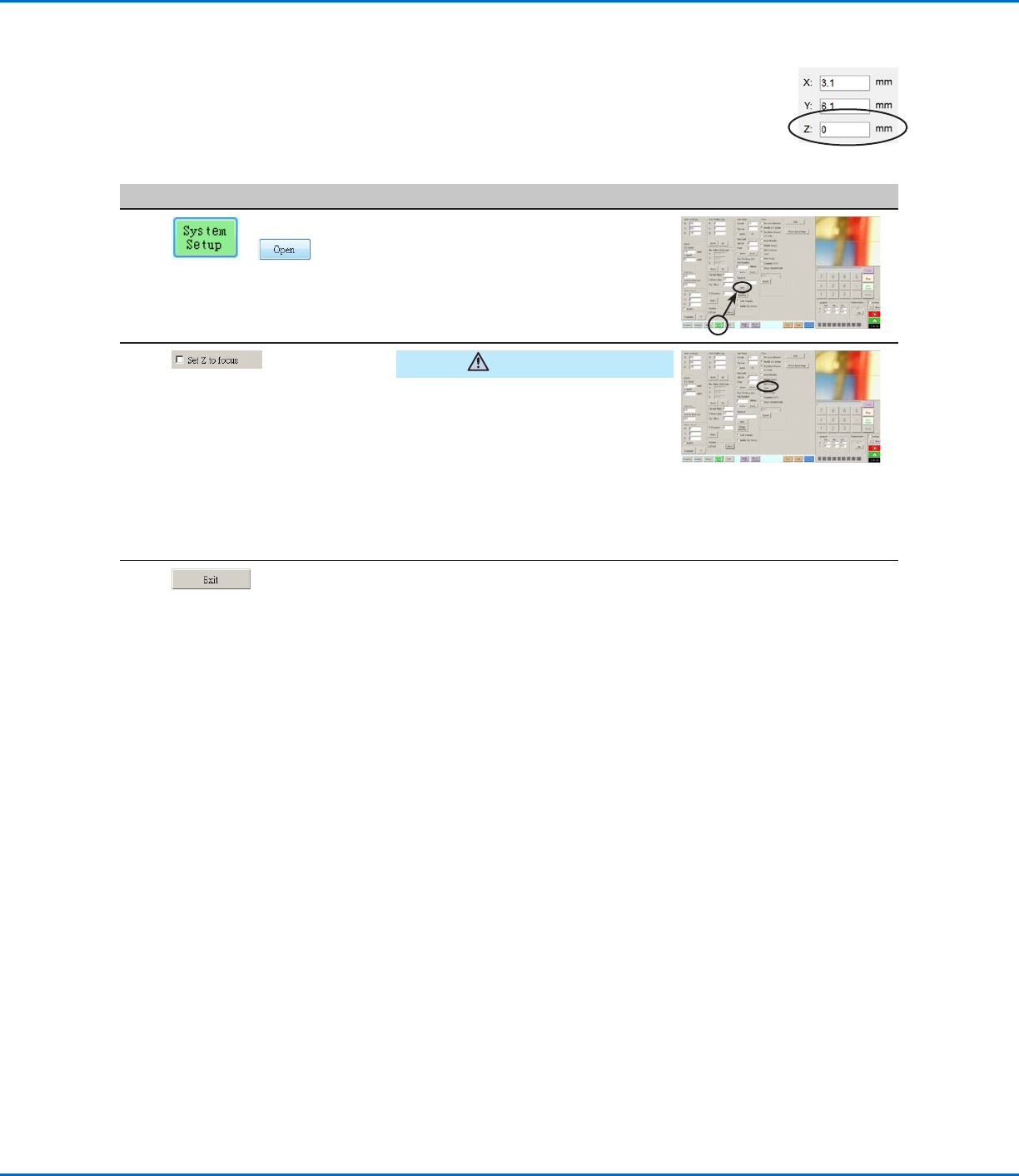

システムによるZ高さ値の取得方法の設定（任意）

デフォルトでは、カメラを作業面に移動させても、システムはZ高さ値を取得しません。これは、塗布対象基

材表面が平坦でない場合に、ノズルが破損しないようにする安全措置です。

[Expert]ウィンドウの[Set Z to Focus]チェックボックスを使用して、システムが自動的にZ高さ値を取得

するように設定します。

# クリック手順参考画像

> 

• [System Setup] > [Open]の順にクリ

ックします。

注意

[SET Z TO FOCUS]がチェックされない場

合、ノズルが均一でない塗布対象基材上の

障害物に接触し、破損する恐れがあります。

• [SET Z TO FOCUS]チェックボックス

をオンまたはオフにします。

[SET Z TO FOCUS]がチェックされて

いる場合、システムはZ高さ値を取得し

ます。

3 • [EXIT]をクリックして閉じ、

DispenseMotionソフトウェアを開きな

おし、変更が適用されるようにします。

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

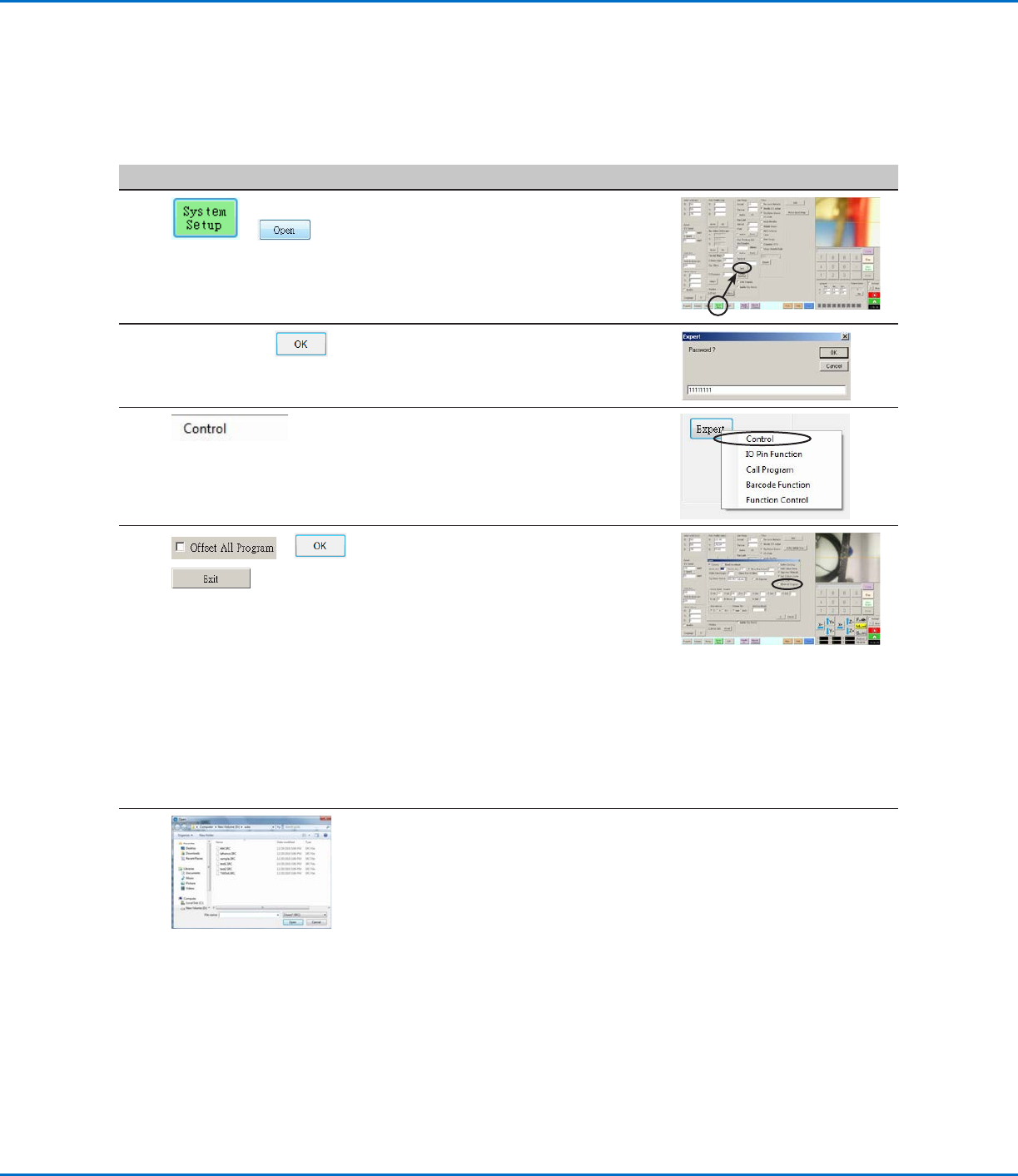

複数のプログラム間でのオフセット値の共有

複数のディスペンスプログラムに同じオフセット値(ノズル/塗布領域間、カメラ/ノズル間、レーザー/ノズル間)を設定したい

場合は、[System Setup]画面から[O󰮏set All Program]を有効にできます。そうすることで、新しいディレクトリ(D:\auto)

が作成され、同じオフセットが設定されたプログラムがこのディレクトリに保存されます。 [O󰮏set All Program]を有効にす

ると、[Needle Z Detect]と[Needle XY Adjust]のオフセットがd:\autoディレクトリに保存されているすべてのファイルに

影響します。

# クリック手順参考画像

> 

• [System Setup] > [Open]の順にクリ

ックします。

11111111>

• 「11111111」と入力し、[OK]をクリッ

クします。

3 • [CONTROL]をクリックします。

> >

• [Expert]ウィンドウで、[OFFSET ALL

PROGRAM]チェックボックスをオンま

たはオフにします。

• [OK]をクリックして設定を保存します。

注記：変更はすぐに有効になりますが、

現在開いているプログラムのディレクト

リは変更されません。現在開いているプ

ログラムをd:\autoディレクトリに保存す

るには、[Save As]を使用します。

• [EXIT]をクリックしてDispenseMotion

アプリケーションを閉じ、システムが

[O󰮏set All Program]の選択に基づい

てデフォルトのディレクトリを更新できる

ようにします。

[O󰮏setAllProgram]が有効な場合:

• システムは自動的に新しいディレクトリ (D:\auto)を作成します。同じオフ

セットを共有する必要があるプログラムは、このディレクトリに保存してくだ

さい。

• オフセットを共有するためにプログラムが正しいディレクトリに保存され

るようにするには、新しいプログラムを作成してから、[Save]または[Save

As]を選択します。システムは自動的にD:\autoディレクトリを開きます。

注記： [O󰮏set All Program]が無効である場合、システムは自動的にデフォ

ルトのD:\saveディレクトリにプログラムを保存するように戻ります。
