www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
16
スタートボタン
ディスペンサ
パージボタン
電 源 スイッチ
EV背面パネル
ディスペンサ ポ ート（ ディスペ
ンサ/コントローラ起動用）
I/Oポート（入力/
出力接続用）
RS232ポート
（DispenseMotion
コントローラに接続）
外 部コントロール
ポート（I/O安全
プラグ用）
各部の名称（続き）
EV前面パネル
タクタイルポート（搭載して
いる場合はノズル検知器用）
緊急停止ボタン
SVC USBポート
（ソフトウェアのアッ
プグレード用）
電 源 インレット
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
17

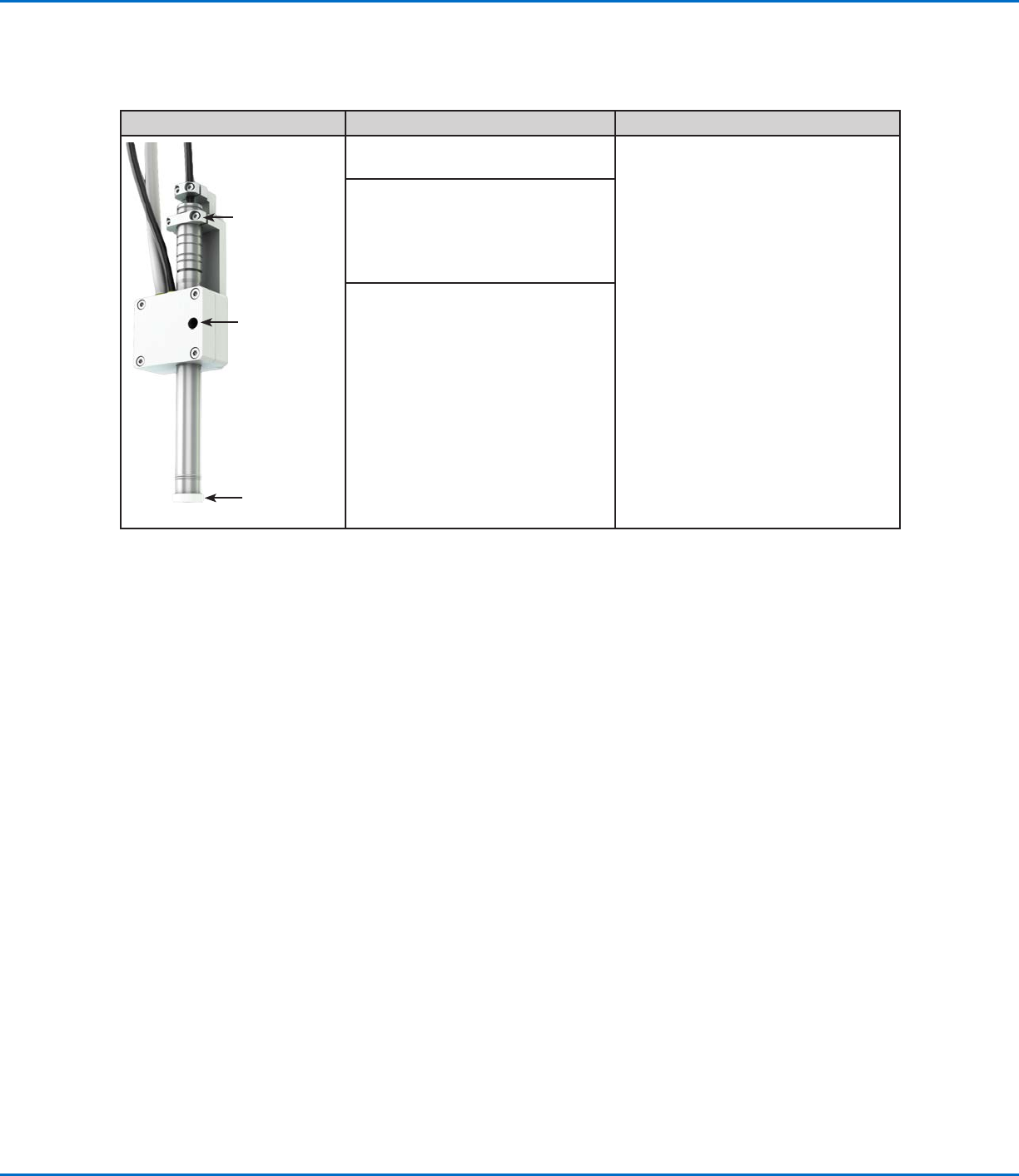

カメラ
このシステムは、シンプルビジョン型ペンシルカメラを装備しています。このペンシルカメラを使用して、治具用プレートの表示
や焦点合わせを行うことができます。
カメラ 特長 焦点の合わせ方
フォーカスダイア
ル用ロックブラ
ケット
光度調整用ネジ
の位置
白色散光キャ
ップ
手動焦点合わせとオン/オフダイヤルの
組み合わせ
画像の焦点を合わせるには:
• ロボットを移動させず、フォーカスダイア
ルブラケットを固定するねじを緩めます。
• 画像が最も鮮明に表示されるよう、カメ
ラのフォーカスダイアルを回します。
• フォ ーカスダイアルブラケットの ねじを
締めます。
露出を調整するには:
• 小 型 のプラスねじドライバー を使 用して
カメラ光量を調整し、その光量設定で、
周辺光の変化に関わりなく、塗布対象基
材表面が視認できるようにします。
注 記： ね じ は 、カ メ ラ ハ ウ ジ ン グ 内 部 に
あります。
光量調節ダイヤル付き照明を内蔵
注 記：照明をオフにするには、小さなマイ
ナスドライバーを使って、カメラブラケッ
ト内のねじを反時計回りに最後まで回
します。
画質拡張白色散光キャップ
（取り外し可能）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
18
設置
本システムの全コンポーネントを設 置する際は、このセクションとともにクイックスタートガイドとバルブシステムの説 明書を
あわ せてお 読みください 。

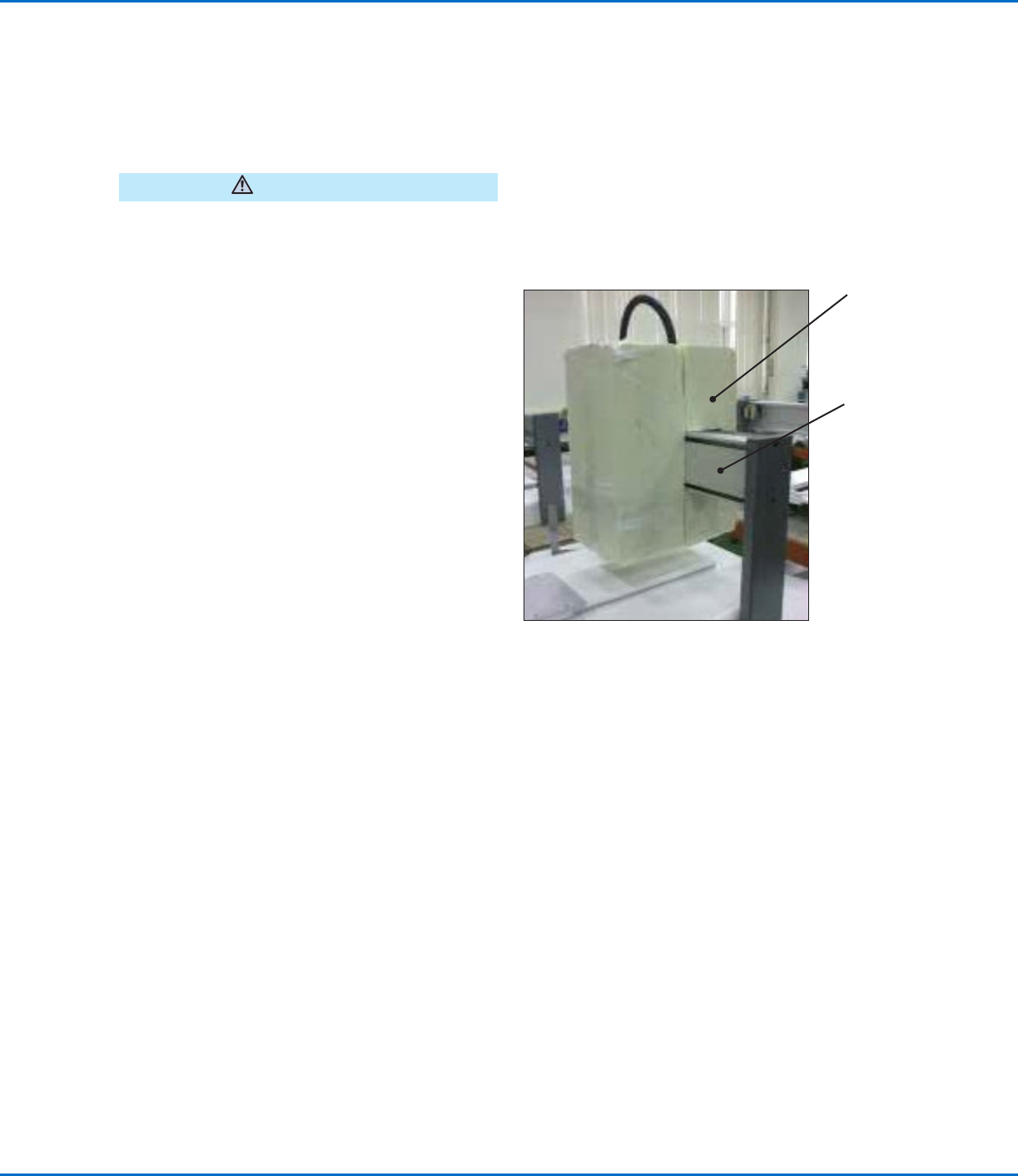

システムコンポーネントの開梱
注意
ロボットは少なくとも2人で開梱してください。1人でロボット
を持ち上げようとしないでください。
1. システムコンポーネントと同 梱品をすべて開 梱します。
（2ページ）を参照してください。
2. 人以上でロボットを土台から慎重に持ち上げ、安定した
作業台に移します。横材を持ってロボットを持ち上げな
いでください。
注 記： すべてのユニットは、輸送中に動いて破 損しない
よう、上下左右にワークテーブルを保護する発泡スチロ
ール製の保護材で保護された状態で出荷されます。将
来、ロボットを輸送または移動するときのために、すべて
の梱包材をそのまま取っておくことをお勧めします。
3. 発泡スチロール製の保護材とテープを取り去ります。
4. 配 送 用の箱をもう一 度チェックし、中身をすべて取り出
したことを 確 認してください 。
発泡スチロ
ール製の保
護材
横 材（ こ こ を
持ってロボッ
トを持ち上
げ ないでくだ
さい）
