www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
104
FillArea:2.円（外→内）
このコマンドは、円の外側から中心に向かうらせん状の軌道に沿ってノズルを移動し、定義されたエリアに塗布します。Fill Area
Circleコマンドの入力後、塗布する円の外周上のポイントにノズルを移動し、その位置をLine Startポイントとして入力します。
次に、ノズルを円の中心へ直接移動し、その位置をLine Endポイントとして入力します。
Line End
Line Start
Fill Area
例：Widthを5 mmに指定した場合のノズルの軌道：
Width = 5 mm
FillArea:3.四角形（外→内）
このコマンドは、矩形の外側から中心に向かって、矩形の中にあるらせん状の軌道に沿ってノズルを移動し、定義されたエリアに
塗布します。Fill Area Rectangleコマンドの入力後、塗布するエリアの左上隅でLine Startポイントを入力し、同じエリアの右下
隅でLine Endポイントを入力します。
Line Start
Line End
Fill Area
例：Widthを5 mmに指定した場合のノズルの軌道：
Width = 5 mm
付録A：コマンド機能リファレンス（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
105

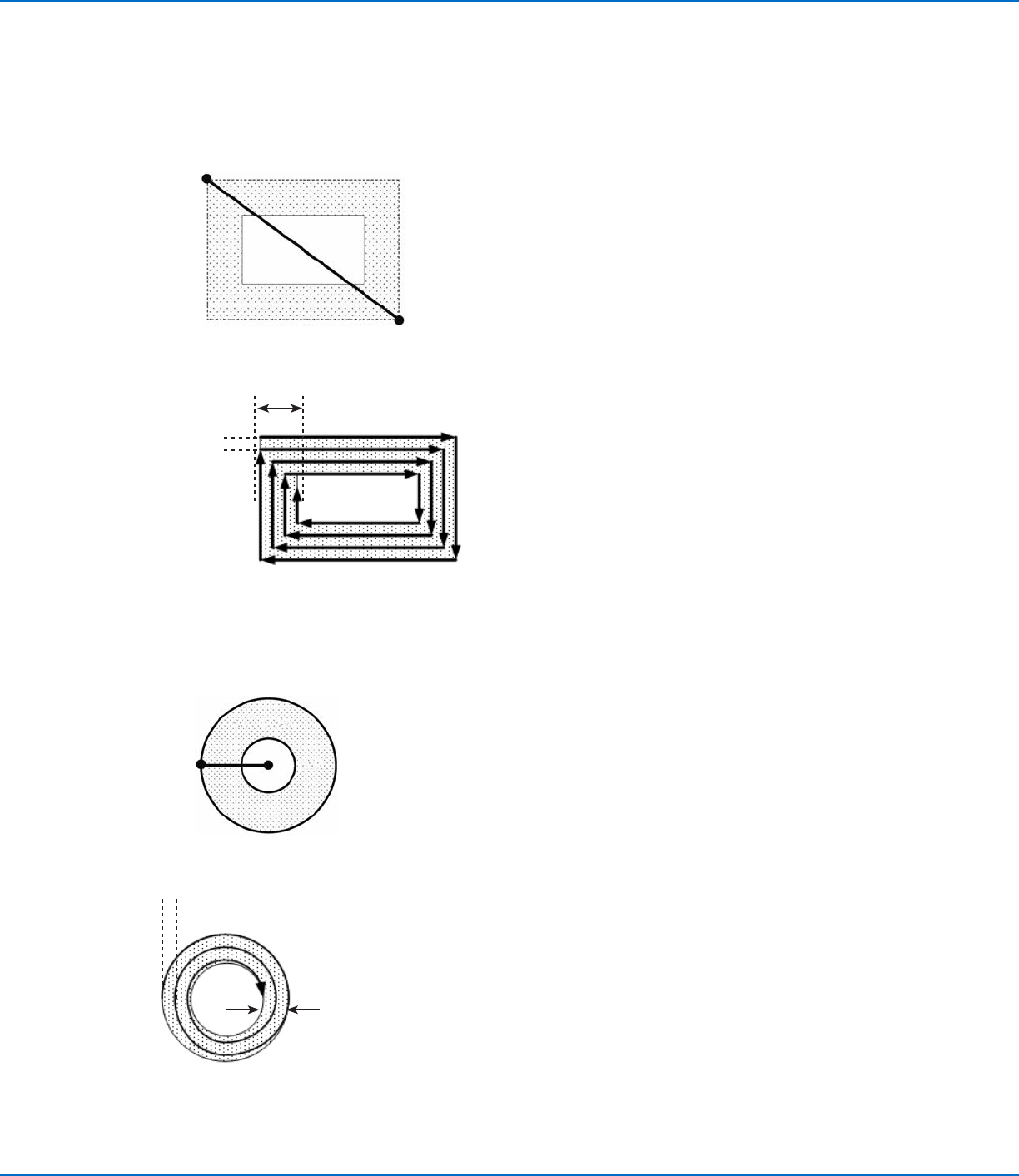

FillArea:4.四角形-帯状
このコマンドは、矩形の外側から中心に向かって、矩形の中にあるらせん状の軌道に沿ってノズルを移動し、矩形の帯状のエリア
に塗布します。Fill Area Rectangle Bandコマンドの入力後、塗布するエリアの左上隅でLine Startポイントを入力し、同じエリ
アの右下隅でLine Endポイントを入力します。
Line Start
Line End
例：Widthを5 mm、Bandを15 ㎜に指定した場合のノズルの軌道：
Band = 15 mm
Width = 5 mm
FillArea:5.円-帯状
このコマンドは、円の外側から中心に向かうらせん状の軌道に沿ってノズルを移動し、円の輪郭が指定された幅になるように塗布
します。Fill Area Circle Bandコマンドの入力後、塗布する円の外周上のポイントにノズルを移動し、その位置をLine Startポイ
ントとして入力します。次に、ノズルを円の中心へ直接移動し、その位置をLine Endポイントとして入力します。
Line End
Line Start
Fill Area
例：Widthを5 mm、Bandを10 ㎜に指定した場合のノズルの軌道：
Band = 10 mm
Width = 5 mm
付録A：コマンド機能リファレンス（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
106

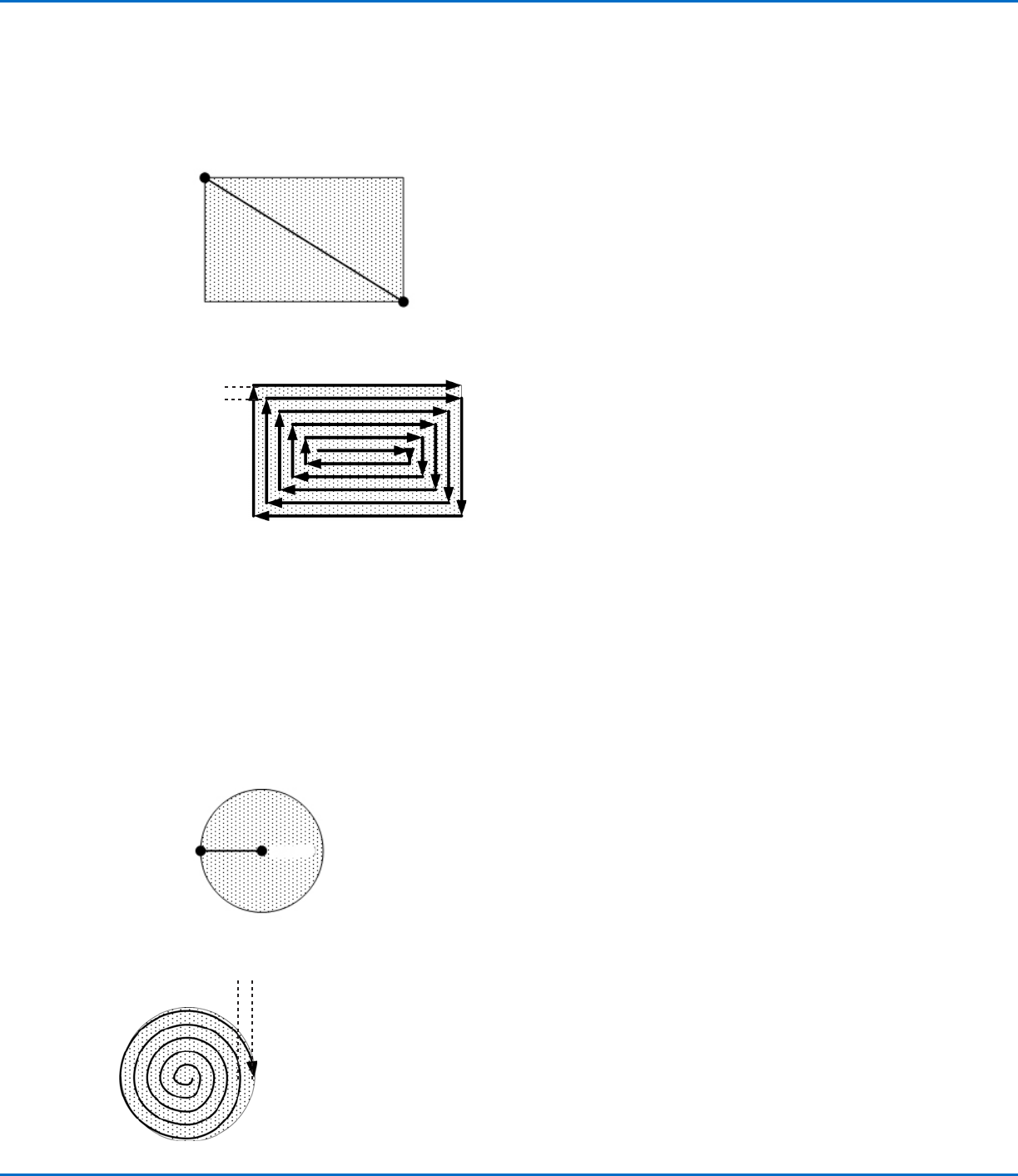

FillArea:6.四角形（四角形（内→外)
このコマンドは、長方形の中心から外側に向かって四角形の経路に沿ってノズルを移動させて、指定された範囲を塗布します。
Fill Area Rectangleコマンドを入力した後、塗布する領域の左上隅でLine Startポイントを入力し、同じ領域の右下隅でLine End
ポイントを入力します。
Line Start
Line End
Fill Area
例： Widthを5mmに指定した場合のノズルの軌道：
Width = 5 mm
FillArea:7.円(四角形（内→外)
このコマンドは、円の中心から外側に向かうらせん状の軌道に沿ってノズルを移動し、定義された領域に塗布します。 Fill Area
Circleコマンドを入力した後、塗布する円の中心にノズルを移動し、その位置をLine Startポイントとして入力します。 次に、ノ
ズルを円の外側へ直接移動し、その位置をLine Endポイントとして入力します。
Line End
Line Start
Fill Area
例： Widthを5mmに指定した場合のノズルの軌道：
Width = 5 mm
付録A：コマンド機能リファレンス（続き）
