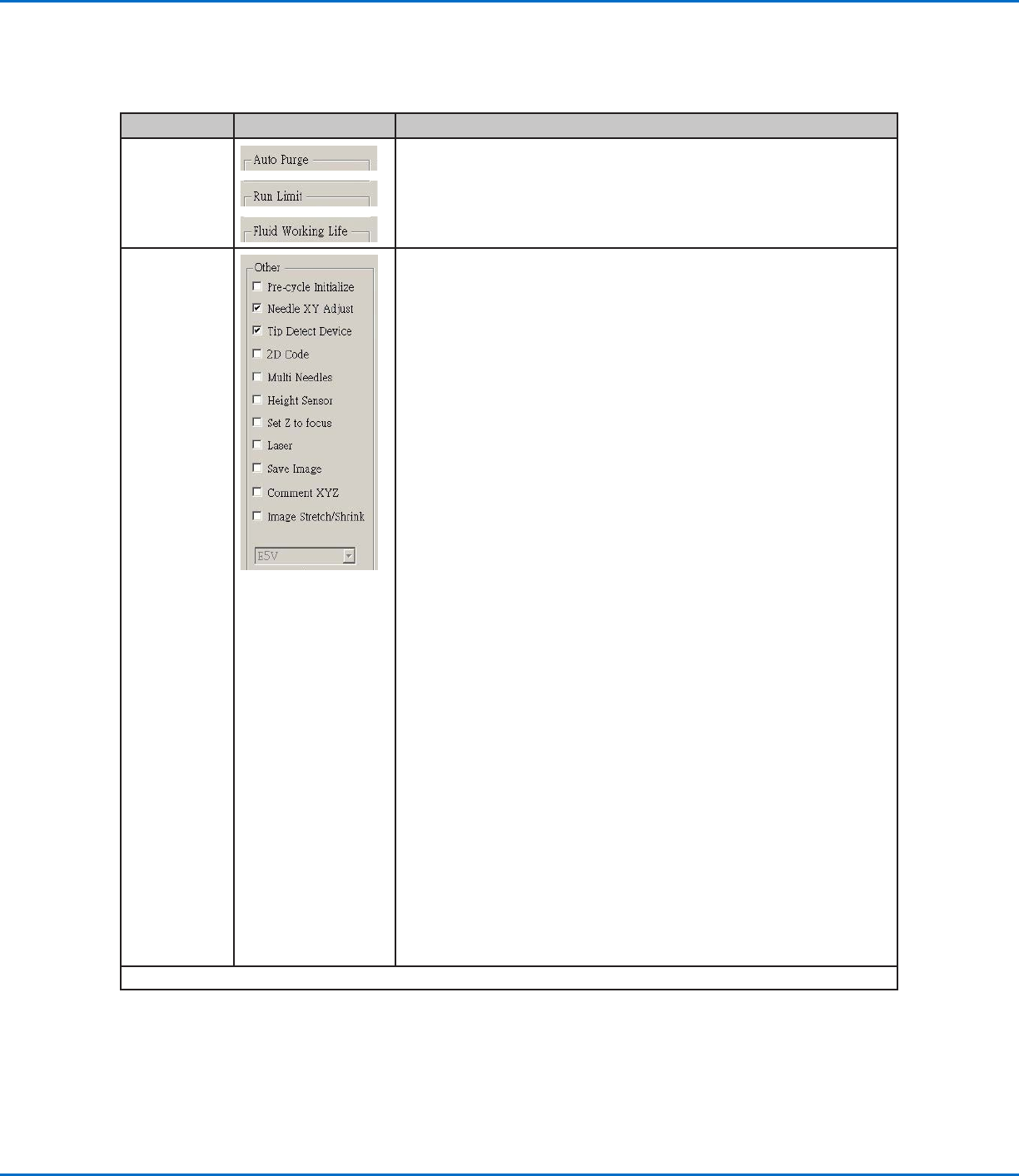

項目画面キャプチャ説明

Auto Purge

Run Limit

Fluid

Working Life

プログラムで自動パージ設定、実行制限、液剤の使用可能期間を設定する方

法については、「自動パージ、プログラムサイクルの制限、液剤の使用可能期間

の設定方法」（79ページ）を参照してください。

Other

• Pre-cycleInitialize：オンの場合、ロボットは塗布サイクルの開始前に必

ずホーム位置（0,0,0）に戻ります。

• NeedleXYAdjust:Needle XY Adjust機能を有効または無効にしま

す。[Needle XY Adjust]をオンにすると、[Needle XY Adjust]ボタンが

[Program]画面に表示されます。

• TipDetectDevice:システムにオプションのノズル検知器またはノズ

ル位置決めキットが含まれていることを示します。[Tip Detect Device]

がオンの場合は、[Needle Z Detect]ボタンが[Program]画面に表示さ

れ、Robot Initial Setupウィザードでこの機能を使用できます。オフの場合

は、Robot Initial Setupウィザードでこの機能を使用することはできませ

ん。

• 2DCode：このボックスで、QRコードスキャン機能の有効/無効を設定

します。「付録D：QRコードスキャンのセットアップ」（130ページ）を参照し

て、QRコードスキャンを設定してください。

• MultiNeedles：複数台のディスペンサー（最大4台まで可能）で塗布を行

うには、このボックスをチェックします。マルチディスペンサシステムを設定す

る場合は、「付録E：マルチニードルの設定と使用」（133ページ）を参照して

ください。

• HeightSensor：システムにオプションの高さセンサーが装備されている

場合には、このチェックボックスをオンにします。高さセンサーについては、「

付録F：高さセンサーの設定と使用」（138ページ）を参照してください。

• SetZtoFocus:システムがコマンドウィンドウの現在のZ高さ値を取得す

るかどうかを設定します。詳細については、57ページの「システムによるZ高

さ値の取得方法の設定（任意）」を参照してください。

• SaveImage(OptiSureAOIのみ): チェックすると、システムは該当す

るOptiSure AOI機能の画像ファイルを自動的に保存します。

• CommentXYZ: チェックすると、コマンドが無効になっている場合でも、

チップの高さ（［Tip Detect Device］または［System Setup］画面の［Z

Clearance］設定）に加えられた変更はコマンドに影響します。

• ImageStretch/Shrink: このシステム設定は長時間の使用、またはプロ

セスステップ（ベーキングなど）の後にワークのサイズが拡大または縮小し

た場合に役立ちます。この設定にチェックを入れると、ワークが伸びたり縮

んだりした場合に、それに応じた基準マークの調整をすることができます。

注記： 基準マークはカメラの視野内に収まる必要があります。つまり、システ

ムが対応できる伸縮には制限があります。

次のページに続く

システムパラメータの設定（続き）

[SystemSetup]画面のフィールド（続き）

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

パスワード保護の設定

パスワードの設定またはリセットには、[System Setup]画面の[Password]を使用します。パスワードの目的はシステム設定

を不正な編集から保護することにあります。

注記：

• デフォルトではパスワードによる保護が設定されていません。

• パスワードを忘れた場合には、ノードソンEFDまでご連絡ください。

• パスワードには最大16個の文字または数字を使用できます。

# クリック手順

>

• [SYSTEM SETUP]をクリックし、[OPEN]をクリックします。

>

• [Password]にパスワードを入力します。パスワードを削除する場合

は、このフィールドを空白にし、[CHANGE PASSWORD]をクリック

します。

システムでパスワードの変更が確認され、すぐに反映されます。

- パスワードを入力した場合、[System Setup]画面を開く前に、パ

スワードの入力が要求されます。

- [Password]フィールドが空白の場合には、[System Setup]画面

を開く際に、パスワードは要求されません。

システムパラメータの設定（続き）

[SystemSetup]画面のフィールド（続き）

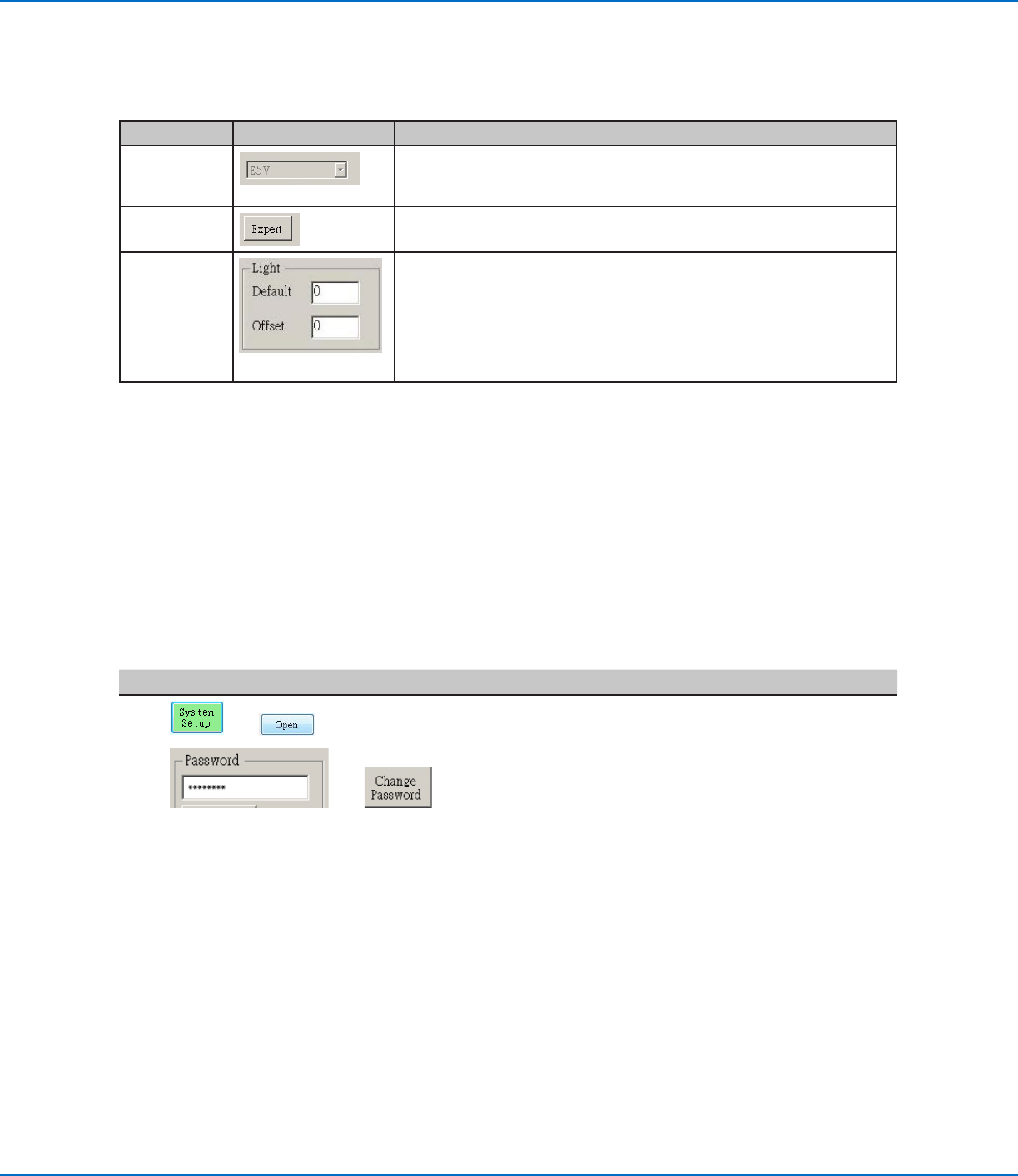

項目画面キャプチャ説明

[Model]ドロ

ップダウンメニ

ュー

塗布ソフトウェアの設定を行います。この設定は、システム設定（機種）と一致

している必要があります。どのような変更も、ソフトウェア再起動後に反映さ

れます。

Expert

上級ユーザー専用です。

Light

（ある場合）

• Default:照明の制御に外部スイッチが使用されている場合に照明の強度

を制御することができます。

• O󰮏set: システムがCCD Modeの場合、入力された値に基づいて光の強度

が自動的に変更されます。

注記：[Light]設定は、オプションのライトアクセサリーが取り付けられている場

合にのみ表示されます。

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

ロボットモデルとノズル検知器の選択の確認

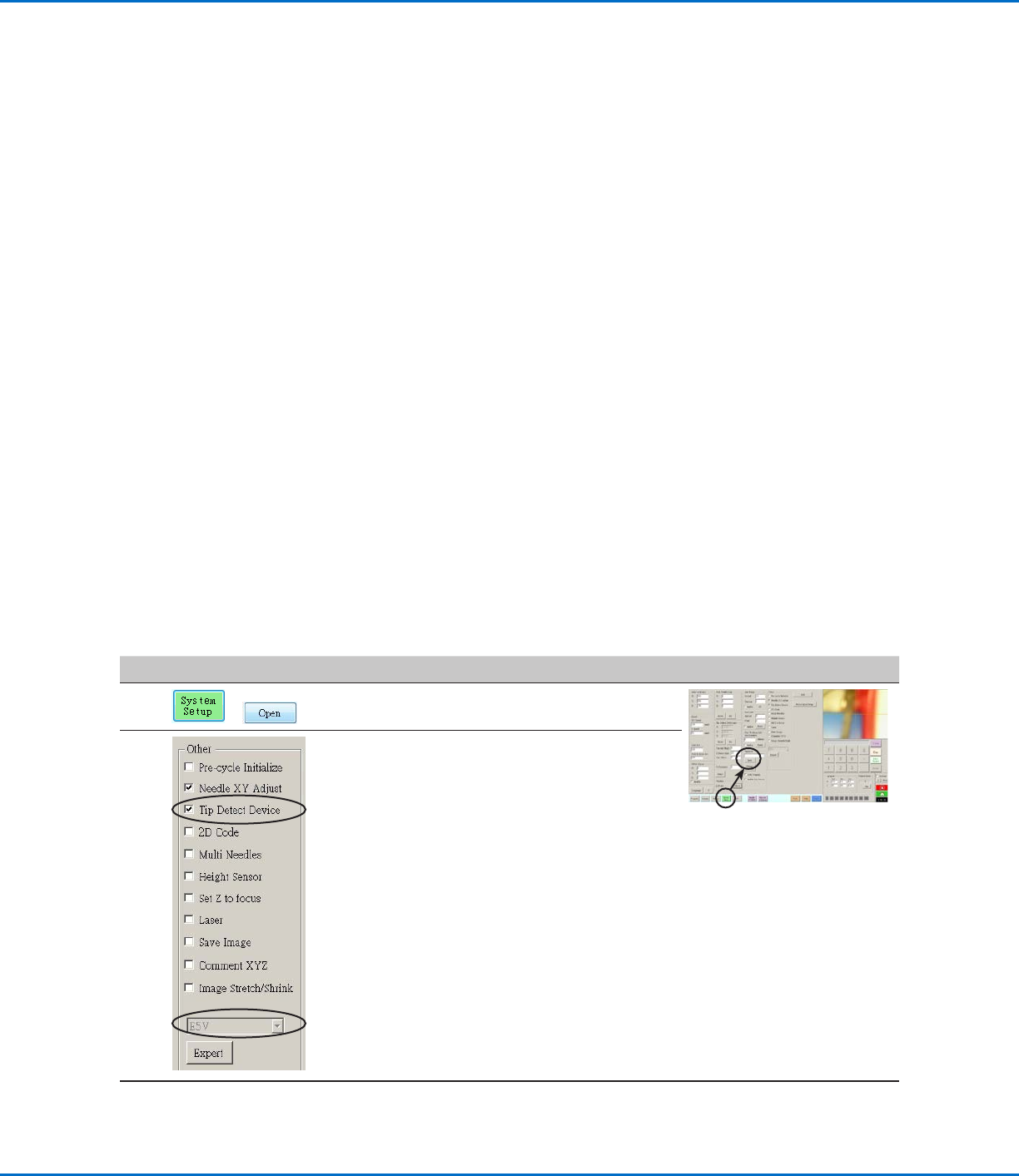

クリック手順参考画像

>

• [SYSTEM SETUP] > [OPEN]をクリックしま

す。

• [Other]で、次のことを確認します。

- 正しいロボットの機種が示されています。ロボ

ットの機種が正しくない場合は「ロボットの機

種の変更」（54ページ）に移動して正しい機種

を選択してください。

- システムにノズル検知器が付いている場合

は、Tip Detect Deviceにチェックが付いて

います。

• 何らかの変更を行った場合は、変更を有効にす

るため、DispenseMotionソフトウェアをいった

ん閉じて、再度開いてください。

• 「Robot Initial Setupウィザードを使用したシ

ステムの設定」（46ページ）に進みます。

システムの設定とキャリブレーション（必須）

プログラムを作成したり、システムのオートマチックオフセット更新機能を使用したりする前に、システムを正しく設定してキャ

リブレーションを行う必要があります。システムの設定とキャリブレーションを正しく行うことは、システムが正常に動作するう

えで非常に重要です。

Robot Initial Setupウィザードの手順に沿って、設定およびキャリブレーションのすべてのプロセスを実行します。このプロ

セスは初回の起動時だけでなく、システムに変更を加えた場合にも実行する必要があります。

システムの変更例には、次のものがあります:

• Z軸に取り付けられているコンポーネント(シリンジやカメラなど)を移動したとき。

• ディスペンスノズルまたはノズルを交換したとき。

設定とキャリブレーションでは、次のタスクを行います:

• ロボットの機種とノズル検知器の選択の確認

• Robot Initial Setupウィザードを開いてカメラの焦点を合わせる

• (ノズル検知器装備のEVシステムのみ)ノズル検知器の設定*

• カメラ- ノズル間のオフセットの設定

• マークの設定

• カメラのスケールの設定*

• ノズル-塗布対象基材間のオフセットの設定*

• (ノズル検知器装備のEVシステムのみ)システムの設定とキャリブレーションのテスト

• (ノズル検知器非装備のシステムのみ)システムの設定とキャリブレーションのテスト

*必要な設定およびキャリブレーションのタスクはすべて、Robot Initial Setupウィザードの手順に沿って進めます。ただし、アスタリス

ク(*)の付いた上記のタスクは、必要に応じて個別に実行できます。この手順については、付録B「ウィザードを使用しない場合の設定手

順」（120パージ）を参照してください。

注記：オフセットについては、「オフセットについて」（25ページ）を参照してください。
