www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
143
入力/出力を再設定するには
前提条件
システムが適切に設定されていること。「システムの設定とキャリブレーション（必須）」（45ページ）を参照してください。
#
クリック 手順 参考画像
1
• 信号配線をロボットの背面にあるI/Oポー
トに接 続します。
2
> >
• [SYSTEM SETUP]、[OPEN]
、[EXPERT]の順にクリックします。
3
11111111>
• 11111111を入力し、[OK]をクリックし
ます。
4
• [IO PIN FUNCTION]をクリックします。
5
>
• 設定する入力または出力をクリックし、ド
ロップダウンメニューから設定を選択しま
す。設定の選択については、「IOピン機能
設定」（142ページ）を参照してください。
• [OK]をクリックします。
付録G：I/Oピン機能の設定（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
144
付録H：ソフトウェア更新プログラムをインストールするため
のシステム設定
DispenseMotionソフトウェアが破損することを防ぐため、DispenseMotionコントローラーのCドライブは工場出荷時のロ
ックが機能しています。DispenseMotionソフトウェアの大型アップデートのインストールを完了するには、Cドライブのロック
を解除する必要があります。この機能を無効にする場合は、次の手順に従ってCドライブのステータスを確認します。
注 記：最新のDispenseMotionソフトウェアは、www.nordsonefd.com/DispenseMotion からリクエストできます。
#
手順 参考画像
1
• [スタート] > [プログラム] >[ アクセサリ] > [コマンド
プロンプト]の順にクリックします。
2
• コマンドプロンプトで、[STATUS]と入力し、ENTERキ
ーを押します。
3
• [State]の横に、[ENABLED]または[DISABLED]
と表示されます。[State]が[DISABLED]の場合
は、DispenseMotionコントローラーが更新用に正し
く設定されます。以降の手順をスキップして終了します。
• [State]が[ENABLED]の場合は、[DISABLE]と入力
し、ENTERキーを押します。
4
• [SAVE]と入力し、ENTERキーを押します。
5
• [スタート] > [再起動]の順にクリックして、システムを再
起動して変更を有効にします。
• DispenseMotionコントローラーを再起動すると、[コ
マンド プロンプト]ウィンドウがもう一 度 開きます。
6
[STATUS]と入力し、ENTERキーを押します。
メインドライブがロック解除されていると、[State]の横
に[DISABLED]と表示されます。
これで、DispenseMotionソフトウェアの更新または
必 要な他のソフトウェアをインストールできます。ソフ
トウェアをインストールした後でメインドライブをロ
ックするには 、[コマンド プロンプト]ウィンドウを開
き、[ENABLE]と入力して保存し、システムを再起動し
ます。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
145

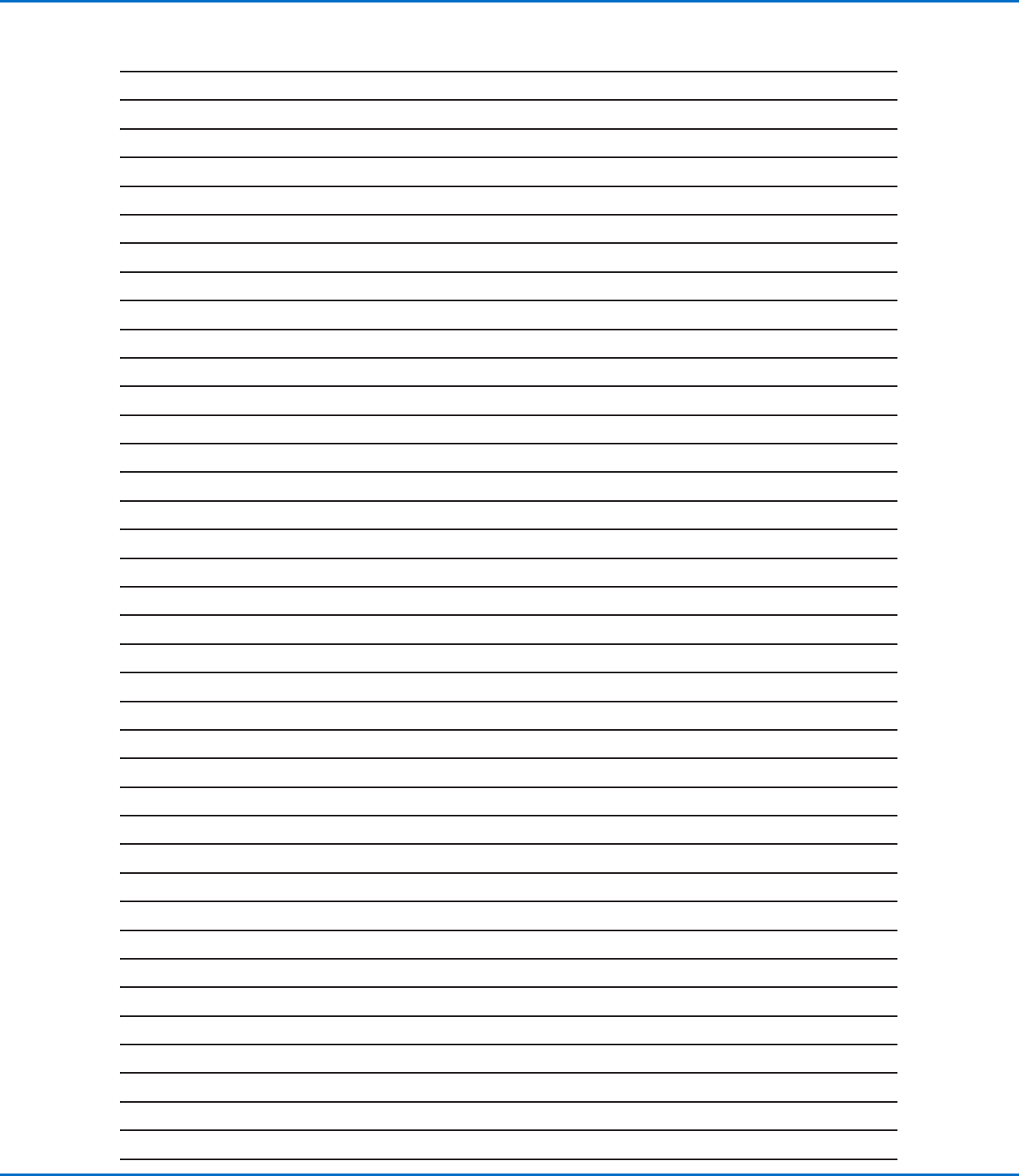

メモ
