www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サー ビ ス を 行 な っ て お り ま す 。 EVシリーズ自動ディスペンシングシステム 30 [PrimaryView]画面 の右 ク リ ッ ク 機能 [Program] タ ブ を 選択 す る と 、 開い て い る デ ィ ス ペ …
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
29
タブ名 選 択したときのタブの色 機能
Program
コマンドビューを表示します。プログラムを作成する際に使用します。こ
の画面を右クリックすると、一般的に使用されるプログラミング機能に
すばやくアクセスできます。 詳細については「[Primary View]画面の右
クリック機能」（30ページ）を参照してください。
Camera
実際のカメラ視野を表示します。カメラに関係する機能すべての実行に
使用します。
History
さまざまなコマンドのタイムラインを表示します。
System Setup 設定画面を表示します。システムレベルの設定やパラメータの表示と変
更に使用します。
DXF
DXF形式の図面をDispenseMotionソフトウェアにロードすることがで
きます。詳細については、「付録C：DXFファイルのインポート」（123ペー
ジ ）を 参 照 し て く だ さ い 。
Needle XY
Adjust
ノズルを表面に接触させずに、XYオフセットを自動的に確認して調整し
ます。このボタンは、Needle XY Adjustが[System Setup]画面で有
効な場合にのみ表示されます。システムは、45ページの「システムの設定
とキャリブレーション(必須)」の説明に従って、適切に設定する必要があ
ります。
Needle Z
Detect
ノズル-塗布対象基材間のオフセット(Z間隔)を自動的に確認して調
整し、Needle XY Adjustを実行します。このボタンは、Tip Detect
Device が[System Setup]画面で有効な場合にのみ表示されます。シ
ステムは、45ページの「システムの設定とキャリブレーション(必須)」の
説明に従って、適切に設定する必要があります。
Toggle Probe
オプションの高さセンサーが設置されている場合、高さセンサープロー
ブを上下に移動させます。オプションの高さセンサーについては、「付録
F：高さセンサーの設定と使用」（135ページ）を参照してください。
Teach
オプションのスタート/ストップボックスが接続されている場合、このイン
ジケータがタブバーに表示されます。また、ロボットがバイパスモードに
ある時に点滅します。Teach表示がある場合には、[Run]ボタンは無効
になります。
Run
選択されたプログラムを実行します
View 塗布を行わずに選択されたプログラムを実行します。同時にカメラをディ
スペンシング軌 道の中央に配置します。
Pauseまたは
Continue
または
その時に実行されているプログラムを一時停止します。[Pause]をクリッ
クすると、ボタンのラベルは[Continue]に変わります。
[Continue]をクリックすると、一時停止が解除されます。
[PrimaryView]画面とタブバー
[Primary View]画面の内容は、選択したタブに応じて変わります。タブはすべて常時表示されます。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
30

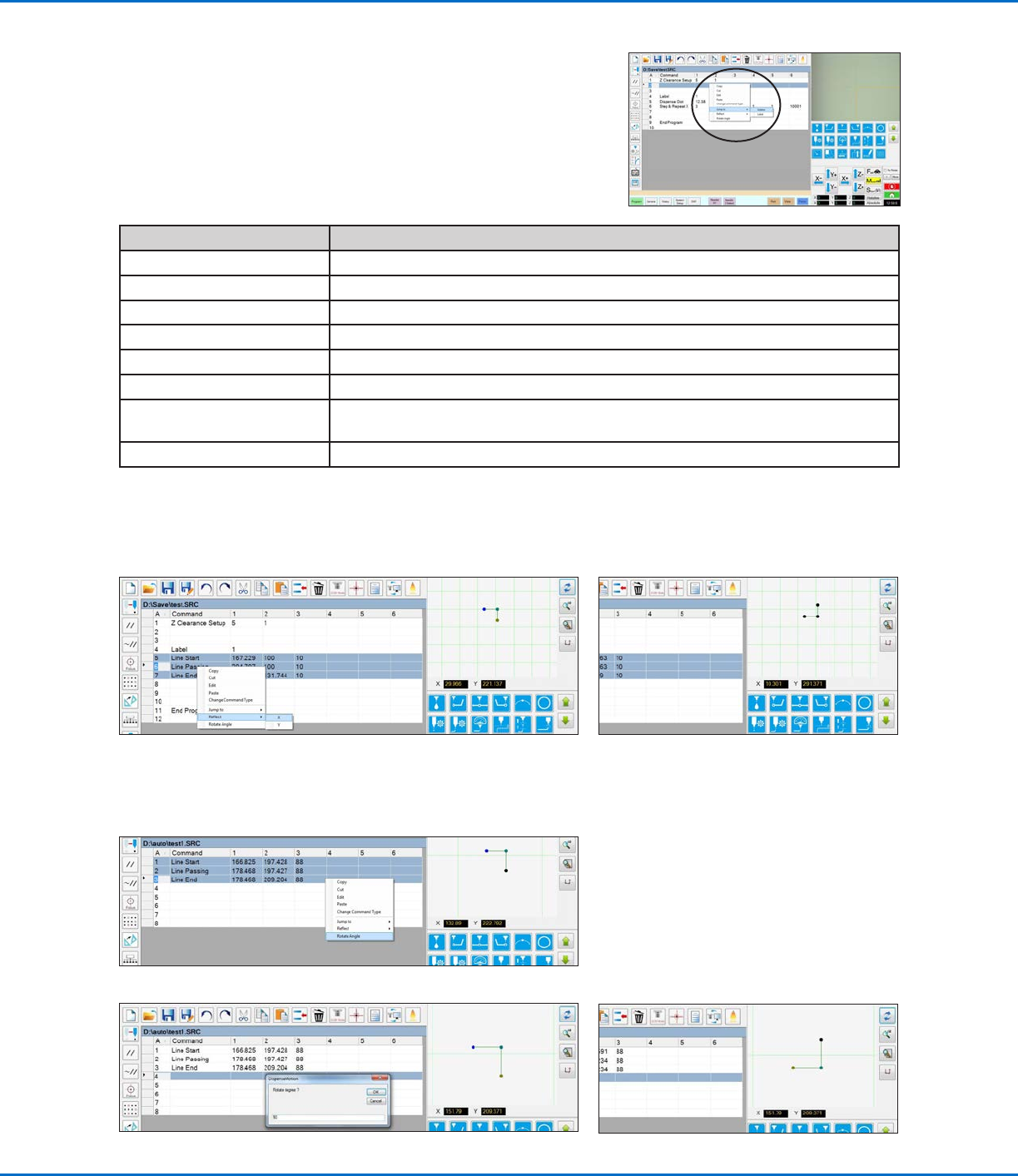

[PrimaryView]画面の右クリック機能
[Program]タブを選択すると、開いているディスペンスプログラムのすべてのコ
マンドが表示されます。 選択した1つ以上のコマンドを右クリックして右クリッ
クメニューを開きます。 以下の機能は、選択したコマンドで使用できます。
項目 機能
Copy 選択したコマンドをコピーします
Cut 選択したコマンドをコピーして削除します
Edit 選 択したコマンドの編 集ウィンドウを開きます
Paste 切り取った、またはコピーしたコマンドを選択したコマンドアドレスに貼り付けます
Change Command Type 選 択したコマンドを別 のコマンドタイプに変 更します
Jump To 特定のAddressコマンドまたはLabelコマンドにジャンプします
Reect 選択したコマンドをX軸またはY軸に沿って反転し、ミラーリング画像を作成します。 以下
に例を示します。
Rotate Angle 選択したコマンドを指定した角度だけ回転させます。 以下に例を示します。
パターンを反映(ミラーリング)する方法
1. 反映する線を選択し、右クリックして[REFLECT]の[X]または[Y]を選択します
2. 選択したパターンがミラーリングされます
パターンを回転させる方法
1. 回転する線を選択し、右クリックして[ROTATE ANGLE]を選択します
2. 目標とする回転角度を入力します
3. 選択したパターンが回転します
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
31

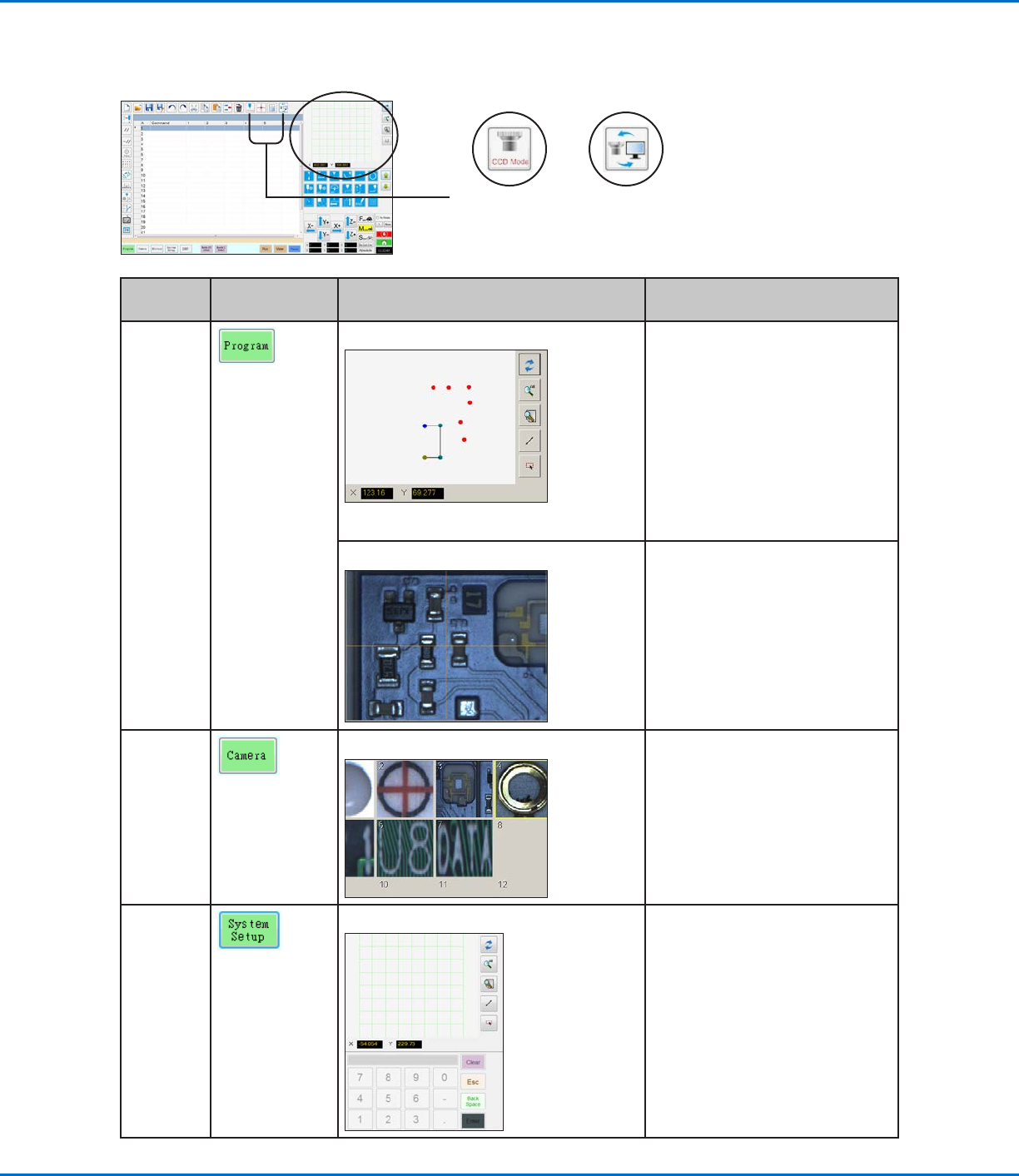

[SecondaryView]画面
[Secondary View]画面は、選択したタブとアイコンによって異なります。
選択されて
いるタブ
選択したときのタ
ブの色
セカンダリ画面の表示 機能
Program
[Path]アイコンがオンの場合： [Path]アイコンがオンの場合、プログ
ラムされたパターンとPathモードのア
イコンが目で見て分かる形で表示さ
れます:
• アイコンについては、「水平ツール
バーと垂直ツールバーのアイコン」
（35ページ）を参照してください。
• その他のパスビュー機能について
は、「パスビューの[Secondary
View]画面」（32ページ）を参照して
ください 。
[Path]アイコンがオフの場合：
[Path]アイコンがオフの場合、カメラ
がとらえている実際の治具用プレート
または塗布対象基材の面がそのまま
表 示されます。
カメラ
マ ー ク ラ イ ブ ラ リ： 最高240個のマークファイルを格納
します。
System
Setup
パスビュ ーとキ ーパッド キ ー パッドは 数 値 の 入 力 に 使 用します。
「キーパッド」（40ページ）を参照して
ください 。
パスアイコンモードアイコン(Tip
モードとCCDモード
の切り替え)
