www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
86
アクセサリー
注 記：交換用部品については、www.nordsonefd.com/RobotMaintenanceGuideで公開されているロボットの保守に関
する指示を参照してください。
保護筐体
ノードソンEFDの保護筐体は、当社のオートディスペンスシステムの製品ラインと完全に一体化されて
います。これらのCE適合筐体は、外部塗布コントロール、セーフティライトカーテン、内部電気制御ボッ
クスおよび配線路を備えているため、より短時間で安全に設定でき、欧州機械指令2006/42/ECにも
適 合しています。
部品番号 説明 対応するロボット機種
7362738 小型保護筐体
E2V, E3V
7362766 小型保護筐体(ヨーロッパ)
7362739 大型保護筐体
E4V, E5V
7362767 大型保護筐体(ヨーロッパ)
構成済み出力ケーブル
項目 部品番号 説明
7360551 ディスペンサとロボットを接続する標準ケーブル
7360761
ディスペンサとロボットを接続する電圧始動シングルケーブル（別タイプのデ
ィスペンサとコントローラ接続用のピグテールケーブル付き）
7360554
2台までのディスペンサ/コントローラをロボットに接続可能な電圧始動デュ
アルケーブル
:
7362573
4つのValveMate
™
8000チャネルをすべて使用する必要がある場合に
ValveMate 8000とロボットを接続するI/Oインターフェイスケーブル
7360558
最大2つのPICO
Toµch
コントローラーをロボットに接続できるデュアルコネ
クターケーブル
7362356
2台までのLiquidyn
®
V10をロボットに接続可能なデュアルコネクターケー
ブル
7362357
2台までのLiquidyn V200コントローラをロボットに接続可能なデュアルコ
ネクターケーブル
7362373
Liquidyn V200コントローラをロボットに接続するシングルコネクターケー
ブル
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
87
ア ク セ サ リ ー（ 続 き ）
治具用プレート
すべてのプレートに、エッジレベラー4個とレベリングマウント4個が付属しています。
部品番号 説明
7028276 200 mm治具用プレート
7028277 300 mm治具用プレート
7028278 400 mm治具用プレート
7028279 500 mm治具用プレート
スタート/ストップボックス
スタート/ストップボックスアクセサリーは、始動/緊急停止ボタンなど、遠隔操作機能用の入力/出力接続に対応するもので
す。接続概要図については、「入力/出力接続例」（93ページ）を参照してください。
項目 部品番号 説明
7363285
スタート/ストップアクセサリーボックスとI/Oチェッカー、標準仕様
I/Oチェッカーを使用すると、外部機器を物理的に取り付ける前に、(1)外部
機器からの入力信号、または(2)自動システムからの出力信号をシミュレーシ
ョンできます。
7360865 スタート/ストップアクセサリーボックス、EC仕様
ノズル検知器
オプションのノズル検知器を使用すると、[Needle Z Detect]をクリックしてXYオフセットとZ高さの両方を自動的に更新で
きます。[Needle Z Detect]ボタンは、ノズル検知器装備のシステムの場合にのみ表示されます。ノズル検知器を設定するに
は、121ページの「(ノズル検知器装備のxVシステムのみ)ノズル検知器の設定」を参照してください。
項目 部品番号 説明
7360893 ノズル検知器アクセサリーキット、EVシリーズ
7363940
トップマウント／アンダーマウント アクセサリーキット
この キットを 使 用 すると、チップ 検 出 器 を中 央 にもしくは 、ロ ボット 固 定プレ
ート、プレートの上部または下部に取り付けることができ、プレート、マルチ
ニードルまたは 他のアプリケーションを容 易にします。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
88
ア ク セ サ リ ー（ 続 き ）

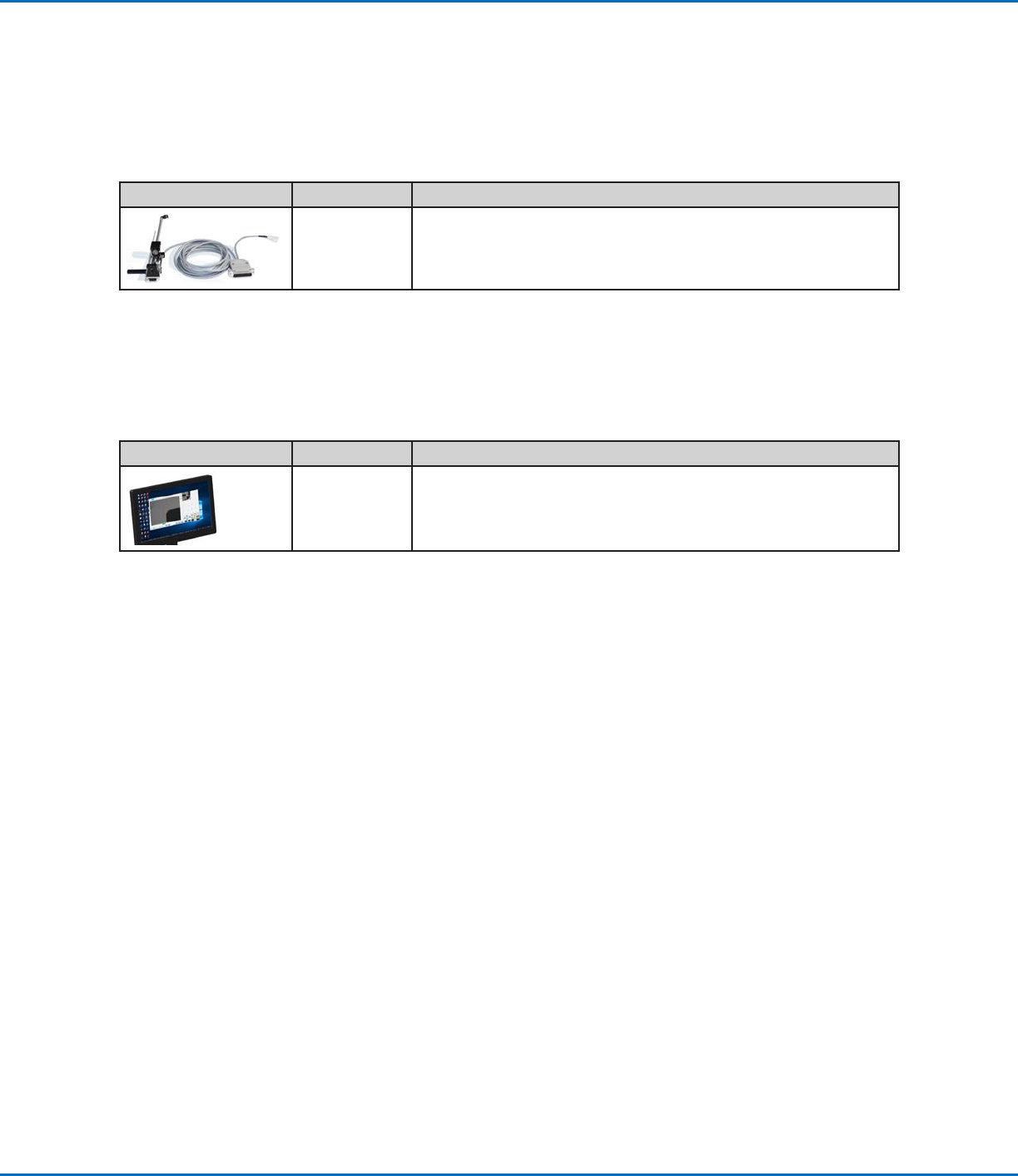

高さセンサー
オプションの高さセンサーは、塗布対象基材毎に異なる、基準のZ高さ値の差異を検知できます。Z高さが変わる場合、システ
ムは新しいZ高さ値を検知し、それに応じてプログラムも調整します。高さセンサーの設置と使用方法については、「付録F：高
さセンサーの設定と使用」（138ページ）を参照してください。
項目 部品番号 説明
7361667 高さセンサーアクセサリーキット、E/EVシリーズ
OptiSureソフトウェアキー
ノードソンEFDのOptiSure自動光学検査(AOI)ソフトウェアは、最新のDispenseMotionソフトウェア内でオプションのアド
オンとして利用できます。 AOI機能により、液滴の幅と直径を非常に確実に検査し、塗布要件が満たされているかどうかを判
定します。 OptiSure機能には、マーク画像をシステムで検出しやすいように拡張する高度な機能も含まれています。
項目 部品番号 説明
7365229 ソフトウェアキー、OptiSure自動光学検査(AOI)
