EVシリーズ自動ディスペンシングシステム
20
ロボットの配置とコンポーネントの設置および接続（続き）
対象 項目 設置/接続コンポーネント 設置作業

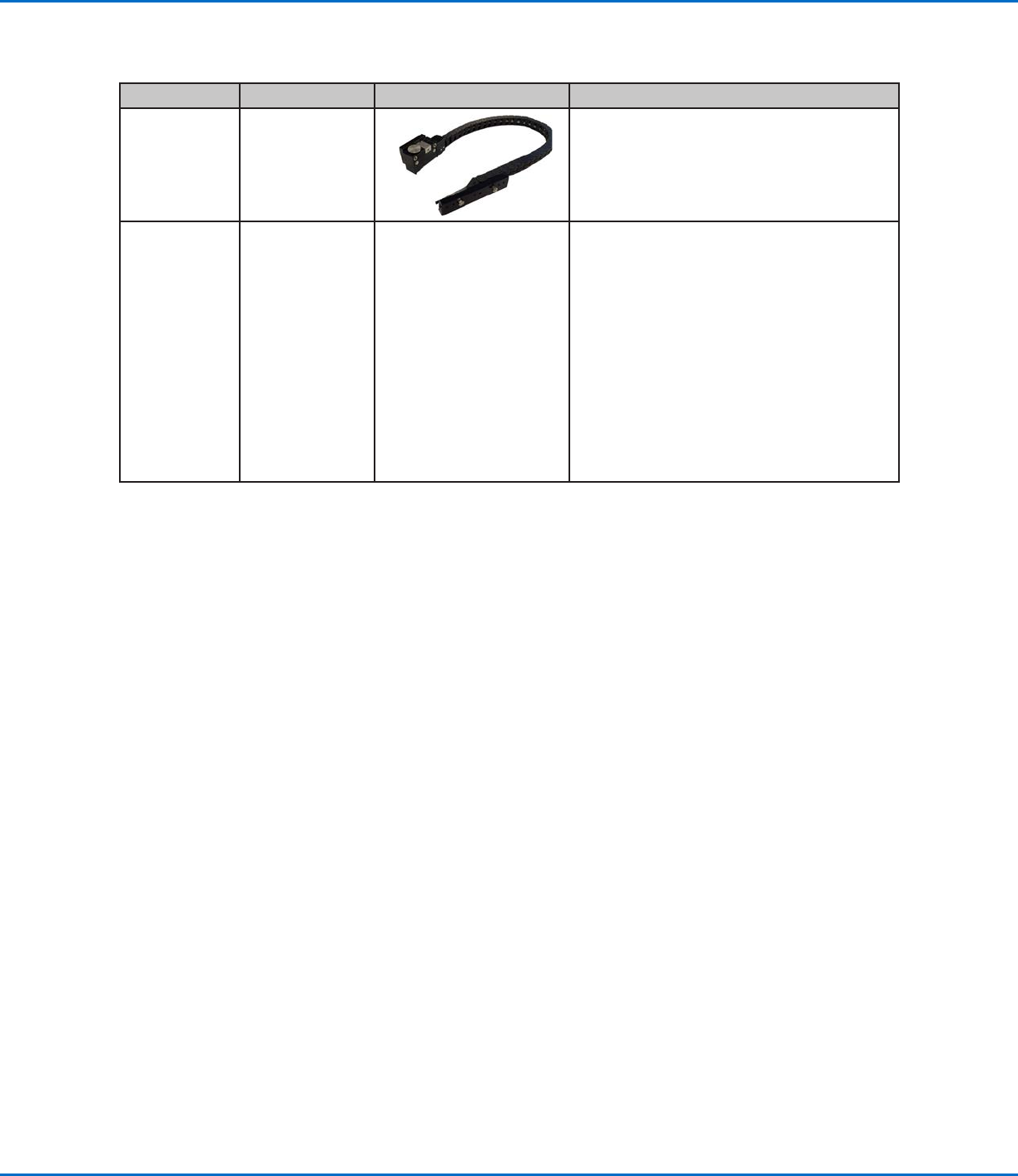

全モデル ノズル検知器
（オプション）
ノズル検知器を取り付けます。
ケーブルを、ロボット背面にある触覚ポートに
接 続します。
全モデル ディスペ ンサ
コンポーネント
該当するもの
シリンジバレルまたはディスペンシングバルブ
ホルダー（該当するもの）をZ軸に取り付けま
す。取り付け用の穴には、塗布対象基材の間隔
を最大限確保しつつ、対象基材上の塗布が必
要 な 部 分 すべ てにノズ ル が 届くようなものを 選
択します。
カメラの破損を防ぐため、ノズルの位置を。
カメラの 底 部よりも低くしてください。「カメラ
およびディスペンサの設置の確認」（21ページ）
を参 照してください 。
その他のディスペンシングシステム機器の設置
手順については、該当の塗布機器のマニュアル
を参 照してください 。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
21
カメラおよびディスペンサの設置の確認
カメラの破損を防ぐために、ノズルの位置をカメラの底部よりも低くしてください。.
適正なカメラ設置例（カメラ底部よりもノズル底部が低い位置にある）
ノズル底部
カメラ底 部
作業面
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
22
作業面（治具用プレート）の準備
塗布対象基材をしっかり固定できるように、ロボット作業面またはオプションの固定プレートを準備します。固定プレートの部
品番号については、87ページの「固定プレート」を参照してください。固定プレートの取り付け穴テンプレートを以下に示しま
す。
200 x 200標準治具用プレート 大型治具用プレート（300 x 300、400 x 400、または500
x 500）
5.91
150.00
2.36
60.00
6X .79
20.00
2X .79
20.00
21X M4X0.7 - 6H THRU ALL
入力/出力の接続（オプション）
自動化ディスペンシングシステムの全モデルが、8つの標準入力と8つの標準出力を搭載しています。入力/出力配線を、ロボッ
トの背面にあるI/Oポート接続に接続します。配線図については、「I/Oポート」（92ページ）を参照してください。システム入出
力には、複数の使用方法があります。入出力の詳細については、「入力/出力の設定」（55ページ）を参照してください。
7.48
190.00
5.91
150.00
4X 1.57
40.00
3X 1.57
40.00
20X M4X0.7 - 6H THRU ALL
