塗布サイクル中の一時停止
[START]を押すと、塗布サイクル中にシステムをいつでも一時停止できます。一時停止位置は現在位置です。
注 記：ディスペンサが開いた状態で、システムが一時停止されると、パターンの整合性が低下します。
システムのパージ
システムをパージするには、[DISPENSER PURGE]ボタンを押します。
注 記：システムが自動的にパージを行うよう設定することもできます。「自動パージ、プログラムサイクルの制限、液剤の使用可
能期間の設定方法」（79ページ）を参照してください。
オフセットの 更 新
数時間にわたってプログラムを繰り返し実行した後は、[NEEDLE Z DETECT] (ノズル検知器装備のシステム)ま
たは[NEEDLE XY ADJUST] (ノズル検知器非装備のシステム)をクリックして、長時間にわたる操作後に変化した
時間(分)を補正するためにシステムを更新します。
[Needle XY Adjust]を選択したときのシステムの応答の詳細については、54ページの「Needle Z Detectや
Needle XY Adjustへのシステムの応答」を参照してください。
システムのシャットダ ウン
1. [SYSTEM SETUP] > [EXIT]をクリックして、DispenseMotionソ
フトウェアを閉じます。ファイルを保存するかどうか尋ねるメッセー
ジが表示された場合は、[YES]または[NO]を選択します。
2. 次のコンポーネントの電源をオフにします。
• DispenseMotionコントローラ
• モニター
• ロ ボット
3. 特別なシャットダウン手 順については、ディスペンシングシステムの
説明書を参照してください。
パーツ番号
部品番号 部品番号(ヨーロッパ*) 説明
7360856 7361349 ロボット、E2V、150 / 200 / 50 mm
7360857 7361350 ロボット、E3V、250 / 300 / 100 mm
7360858 7361351 ロボット、E4V、350 / 400 / 100 mm
7360859 7361352 ロボット、E5V、450 / 500 / 150 mm
7362103 7362104 ロボット、E6V、570 / 500 / 150 mm
*欧州の安全規制に適合しています。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
86

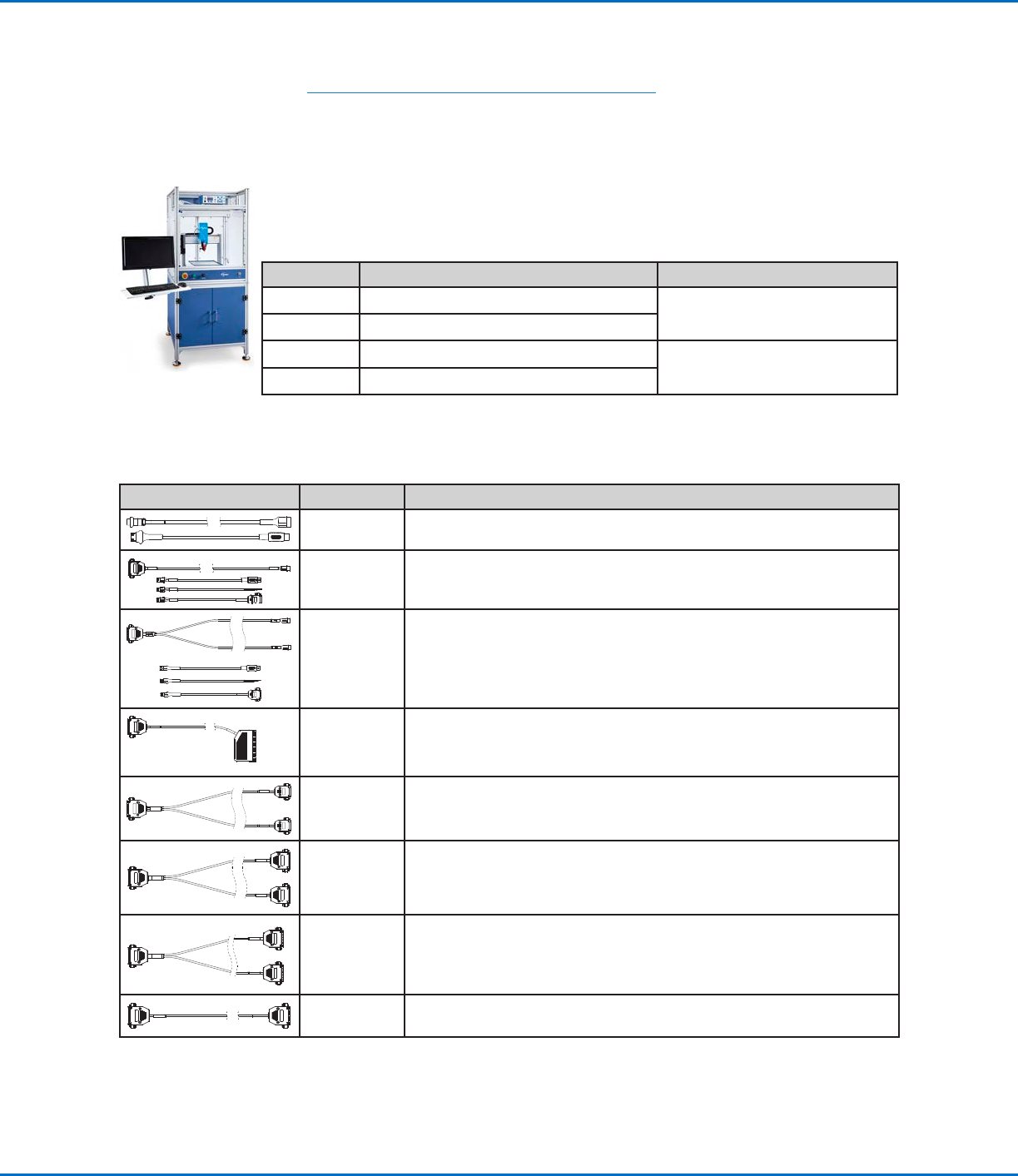

アクセサリー
注 記：交換用部品については、www.nordsonefd.com/RobotMaintenanceGuideで公開されているロボットの保守に関
する指示を参照してください。
保護筐体
ノードソンEFDの保護筐体は、当社のオートディスペンスシステムの製品ラインと完全に一体化されて
います。これらのCE適合筐体は、外部塗布コントロール、セーフティライトカーテン、内部電気制御ボッ
クスおよび配線路を備えているため、より短時間で安全に設定でき、欧州機械指令2006/42/ECにも
適 合しています。
部品番号 説明 対応するロボット機種
7362738 小型保護筐体
E2V, E3V
7362766 小型保護筐体(ヨーロッパ)
7362739 大型保護筐体
E4V, E5V
7362767 大型保護筐体(ヨーロッパ)
構成済み出力ケーブル
項目 部品番号 説明
7360551 ディスペンサとロボットを接続する標準ケーブル
7360761
ディスペンサとロボットを接続する電圧始動シングルケーブル（別タイプのデ
ィスペンサとコントローラ接続用のピグテールケーブル付き）
7360554
2台までのディスペンサ/コントローラをロボットに接続可能な電圧始動デュ
アルケーブル
:
7362573
4つのValveMate
™
8000チャネルをすべて使用する必要がある場合に
ValveMate 8000とロボットを接続するI/Oインターフェイスケーブル
7360558
最大2つのPICO
Toµch
コントローラーをロボットに接続できるデュアルコネ
クターケーブル
7362356
2台までのLiquidyn
®
V10をロボットに接続可能なデュアルコネクターケー
ブル
7362357
2台までのLiquidyn V200コントローラをロボットに接続可能なデュアルコ
ネクターケーブル
7362373
Liquidyn V200コントローラをロボットに接続するシングルコネクターケー
ブル
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
87

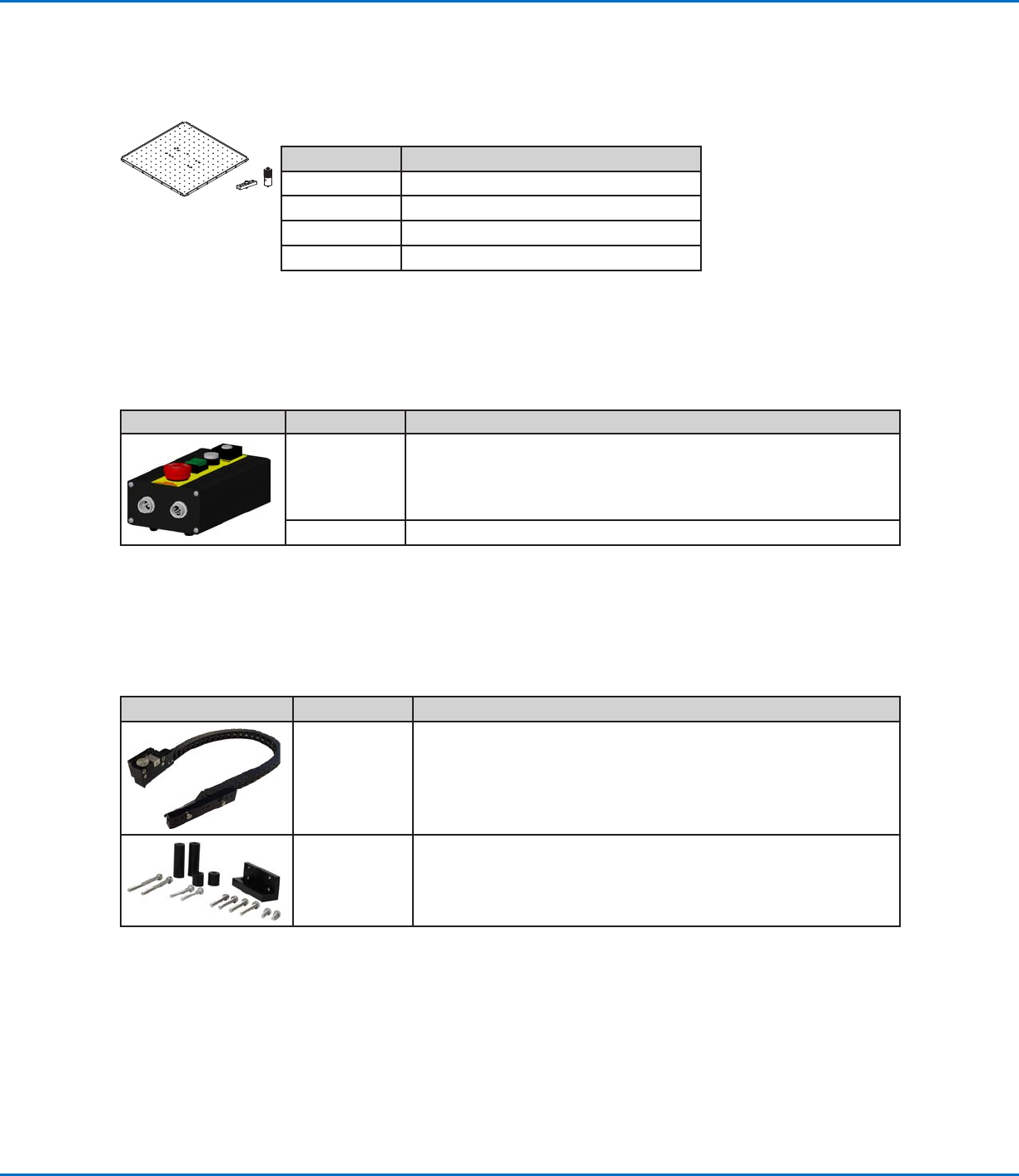

ア ク セ サ リ ー（ 続 き ）
治具用プレート
すべてのプレートに、エッジレベラー4個とレベリングマウント4個が付属しています。
部品番号 説明
7028276 200 mm治具用プレート
7028277 300 mm治具用プレート
7028278 400 mm治具用プレート
7028279 500 mm治具用プレート
スタート/ストップボックス
スタート/ストップボックスアクセサリーは、始動/緊急停止ボタンなど、遠隔操作機能用の入力/出力接続に対応するもので
す。接続概要図については、「入力/出力接続例」（93ページ）を参照してください。
項目 部品番号 説明
7363285
スタート/ストップアクセサリーボックスとI/Oチェッカー、標準仕様
I/Oチェッカーを使用すると、外部機器を物理的に取り付ける前に、(1)外部
機器からの入力信号、または(2)自動システムからの出力信号をシミュレーシ
ョンできます。
7360865 スタート/ストップアクセサリーボックス、EC仕様
ノズル検知器
オプションのノズル検知器を使用すると、[Needle Z Detect]をクリックしてXYオフセットとZ高さの両方を自動的に更新で
きます。[Needle Z Detect]ボタンは、ノズル検知器装備のシステムの場合にのみ表示されます。ノズル検知器を設定するに
は、121ページの「(ノズル検知器装備のxVシステムのみ)ノズル検知器の設定」を参照してください。
項目 部品番号 説明
7360893 ノズル検知器アクセサリーキット、EVシリーズ
7363940
トップマウント／アンダーマウント アクセサリーキット
この キットを 使 用 すると、チップ 検 出 器 を中 央 にもしくは 、ロ ボット 固 定プレ
ート、プレートの上部または下部に取り付けることができ、プレート、マルチ
ニードルまたは 他のアプリケーションを容 易にします。
