EVシリーズ自動ディスペンシングシステム
125
DXFファイルのインポート方法
前提条件:
システムが適切に設定されていること。「システムの設定とキャリブレーション（必須）」（45ページ）を参照してください。
Z軸ヘッドのノズルまたはエレメントを変更した場合は、Robot Initial Setupウィザードを使用してシステムの設定とキャ
リブレーションを再度実行します。46ページの「Robot Initial Setupウィザードを使用したシステムの設定」を参照してく
ださい。
システムが正しいモードであること（TipまたはCCD）。
塗布対象基材のDXFファイルがDispenseMotionコントローラーにあること。
実際の塗布対象基材が治具用プレートに正しく載っていること。

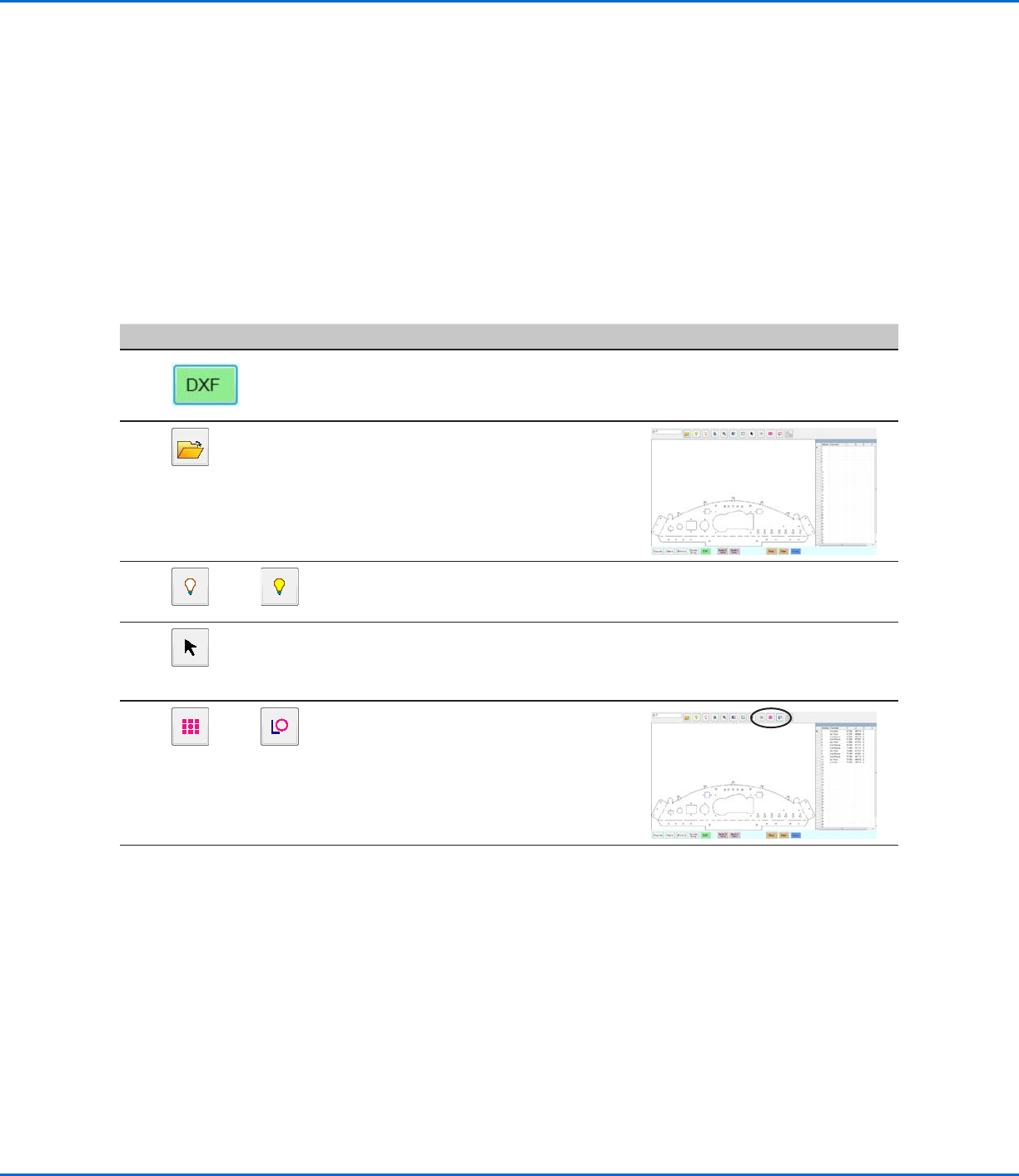

# クリック 手順 参考画像
1
• [DXF]をクリックします。
[DXF]画面が[Primary View]画面に表示
されます。
2
• プログラムに変換するDXFファイルを開き
ます。
[Primary View]画面にファイルが表示さ
れます。
3
または
• レイヤーの表示、非表示を切り替えるに
は、[SHOW ALL LAYERS]または[HIDE
ALL LAYERS]をクリックします。
4
• 液剤の塗布先となるポイントまたは線を選
択します。選択アイコンの詳細については、
「[DXF]画面の概要」（123ページ）を参照
してください 。
5
または
• [POINT DISPENSE]（ドットを塗布する場
合）または[LINE DISPENSE]（線、円弧、円
を塗布する場合）をクリックします。
選択したパターンを作成するプログラムコ
マンドが 生 成されます。
次のページに続く
付録C：DXFファイルのインポート（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
126

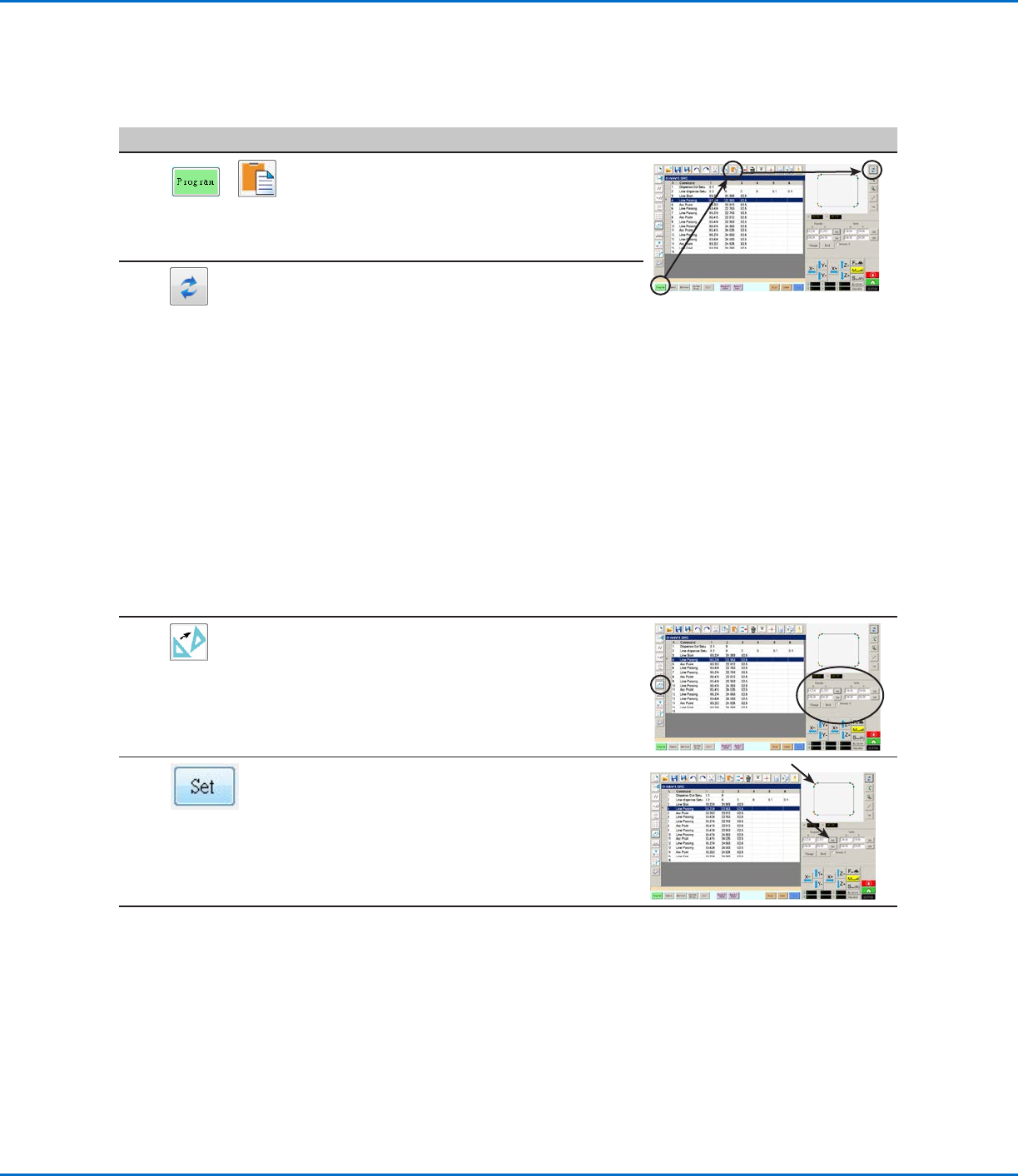

# クリック 手順 参考画像
6
>
• [PROGRAM]タブをクリックし、空のアド
レス行を選択して、[PASTE]をクリックし
ます。
[Program]画面にコマンドが表示されま
す。
7
• インポートしたポイントや線を表 示するに
は、[Secondary View]画面の隣にある
[REFRESH]をクリックします。必要に応じ
て、プログラムに変更を行います。
次の手 順では 、プログラムコマンドと実 際の
塗布対象基材を関連付けます。
注 記：
• プログラムに対する変 更をすべて行
ったら、[REFRESH]をクリックして
[Secondary View]画面を更新し、変更を
表 示します。
• ポ イ ン ト を 表 示 す る た め 、ズ ー ム ア ウ ト が
必 要 に な る こ と が あ り ま す 。こ れ を 避 け る に
は、[DXF]画面の[Option]ウィンドウにオフ
セット値を入力します。「 DX Fのインポート
の詳細設定」（124ページ）のOset X, Y
を参 照してください 。
8
• [TRANSFORM]をクリックします。
[Program]フィールドと[Table]フィールド
が表 示されます。
9
• [Secondary View]画面に表示されてい
るポイントの左 端 にあるポイントをクリック
し、[Program]列の上段の[SET]ボタンを
クリックします。
次のページに続く
DXFファイルのインポート方法（続き）
付録C：DXFファイルのインポート（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
127

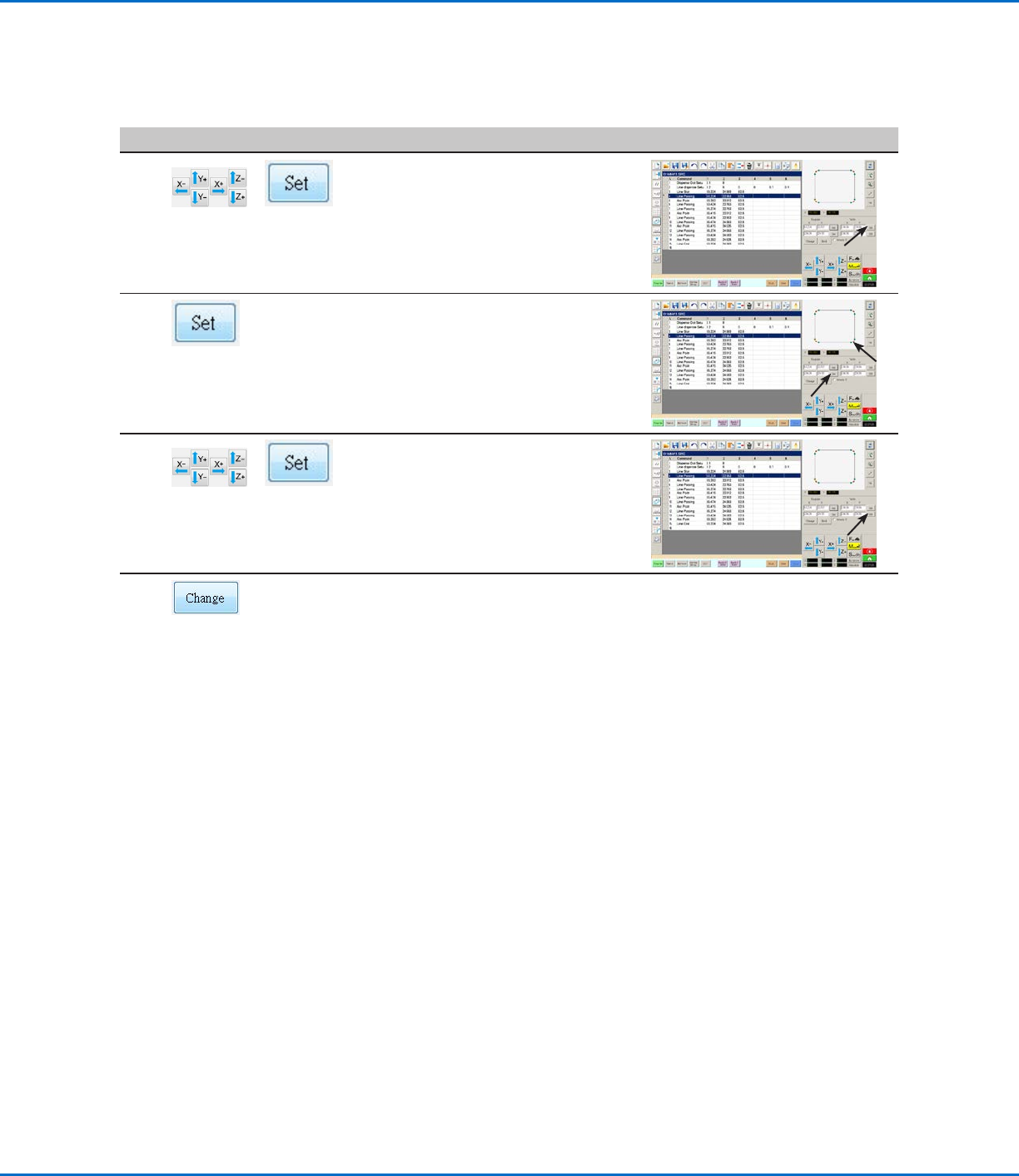

# クリック 手順 参考画像
10
>
• 実際の塗布対象基材上の同じポイントにノ
ズルを移動し、[Table]列の上段の[SET]ボ
タンをクリックします。
11
• [Secondary View]画面に表示されてい
るポイントの右 端 にあるポイントをクリック
し、[Program]列の下段の[SET]ボタンを
クリックします。
12
>
• 実際の塗布対象基材上の同じポイントにノ
ズルを移動し、[Table]列の下段の[SET]ボ
タンをクリックします。
13
• CHANGE]をクリックします。
プログラム内のXY位置がすべて更新され、
実際の塗布対象基材上にある同じXY位置
と揃えられます。
DXFファイルのインポート方法（続き）
付録C：DXFファイルのインポート（続き）
