EVシリーズ自動ディスペンシングシステム

ナビゲーション&ジョグウィンドウのビュー2

注意

機器の破損のリスク。ノズルを特定の場所に移動するときは、特にZ軸の場合、軸の制限([System Setup] > [Axis Limits]

で指定)を超えないようにしてください。これを行うと、ロボットが破損したり、ノズルが基板と衝突したりする可能性がありま

す。

ノズルを特定の場所に移動する方法

ジョグウィンドウの[Move]ボタンを使用すると、ノズルを特定の座標セットに移動できます。

クリック手順参考画像

• ジョグウィンドウで、[MOVE]をクリックします。

[Move to Position]ウィンドウが開きます。

2 • 目標とする座標を入力します。必要に応じて、次

のチェックボックスを選択または選択解除しま

す。

- Relative: 選択すると、ノズルは現在の位置を

基準にして、入力された座標に移動します。選

択解除すると、ノズルはホーム位置(0, 0, 0)に

基づいて、入力された座標に移動します。

- Z Fixed: 選択すると、Z軸がロックアウトさ

れ、X座標とY座標のみを入力できるようにな

ります。

3 • [MOVE]をクリックします。

ノズルが、指定された位置に移動します。

• ウィンドウを閉じます。

ビュー2

フィー

ルド

画面領域機能

Jog

Speed

キーボードで値を入力

することで、ジョグ速

度の設定を変更でき

ます。

Dispense

Counter

吐出動作の回数を表示

します。カウンターを

ゼロ（0）にリセット

するには、[CLEAR]を

クリックします。

入力/出力

トリガー

入力/出力番号をクリ

ックすることで、接続

されている入力/出力

を有効にできます。

ナビゲーション&ジョグウィンドウ（続き）

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

[SystemSetup]

画面の各領域

機能

Axis Limit 「システムパラメータの設定」

（41ページ）を参照してください。

Speed 「システムパラメータの設定」

（41ページ）を参照してください。

Line Acc

Point to point

Acc

「システムパラメータの設定」

（41ページ）を参照してください。

O󰮏set Alarm 「システムパラメータの設定」

（41ページ）を参照してください。

Language 「システムパラメータの設定」

（41ページ）を参照してください。

IO 「入力/出力の設定」（55ページ）を

参照してください。

Park Position 「システムパラメータの設定」

（41ページ）を参照してください。

Tip Detect

Device

Robot Initial Setupウィザードを使

用せず、ノズル-塗布対象基材間のオ

フセットを手動でキャリブレーション

する必要がある場合にのみ使用しま

す。120ページの付録B「ウィザード

を使用しない場合の設定手順」を参照

してください。

Version ソフトウェアの現在のバージョンを表

示します

Auto Purge 「自動パージ、プログラムサイクル

の制限、液剤の使用可能期間の設定

方法」（79ページ）を参照してくだ

さい。

Run Limit

Fluid Working

Life

[SystemSetup]

画面の各領域

機能

Password 「パスワード保護の設定」（44ペー

ジ）を参照してください。

Lock Program

Enable File

Switch

「プログラムのロック/ロック解除方

法」（62ページ）を参照してくださ

い。

Other さまざまなシステムレベルの設定を有

効または無効にできます。詳細につい

ては、「Other」（43ページ）を参照

してください。

[Model]ドロップ

ダウンメニュー

ロボットのモデルを指定します。

Expert 上級ユーザー専用です。

Exit ソフトウェアを閉じます

Robot Initial

Setup

システムの設定とキャリブレーション

のウィザードを開きます。システム設

定の手順については、45ページの「シ

ステムの設定とキャリブレーション(必

須)」を参照してください。

Light

（ある場合）

「システムパラメーターの設定」（41

ページ）を参照してください。

[SystemSetup]画面

[System Setup]画面を表示するには[System Setup]タブをクリックします。この画面にはシステム設定用のフィールドが

あり、この画面からRobot Initial Setupウィザードにアクセスできます。これらのフィールドの詳細については、本書の該当す

るセクション（下の表に記載）を参照してください。

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

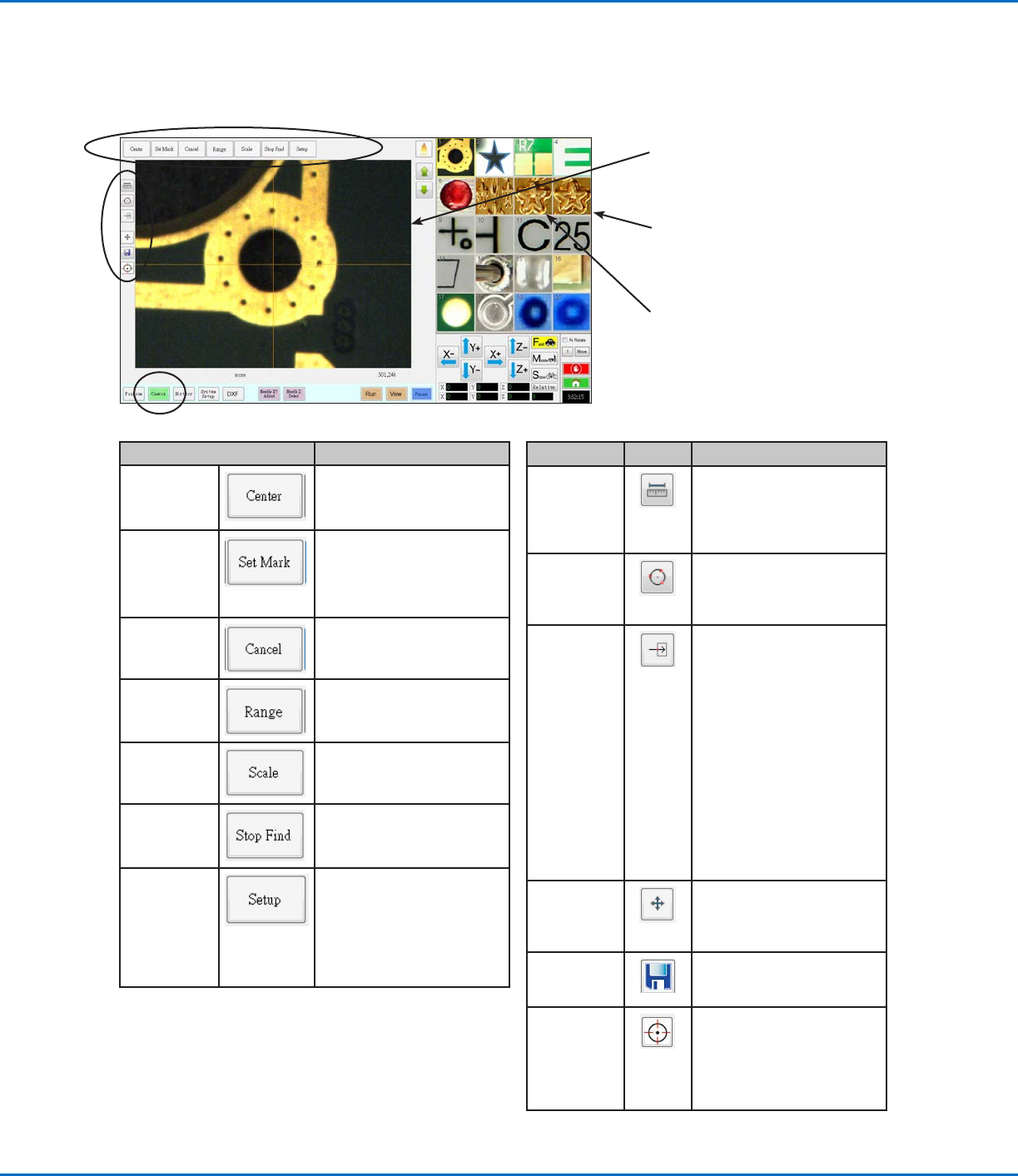

[Camera]画面、タブバー、アイコン
