自動パージ、プログラムサイクルの制限、液剤の使用可能期間の設定方法
[System Setup]画面には、どのプログラムにも適用できる以下の自動機能があります。このような機能は、以下の条件を満
たしている場合のみ正しく動作します。
• 対象機能の[Enable]チェックボックスがオンになっている。
• プログラムがロックされている（「プログラムのロック/ロック解除方法」（62ページ）を参照してください）。

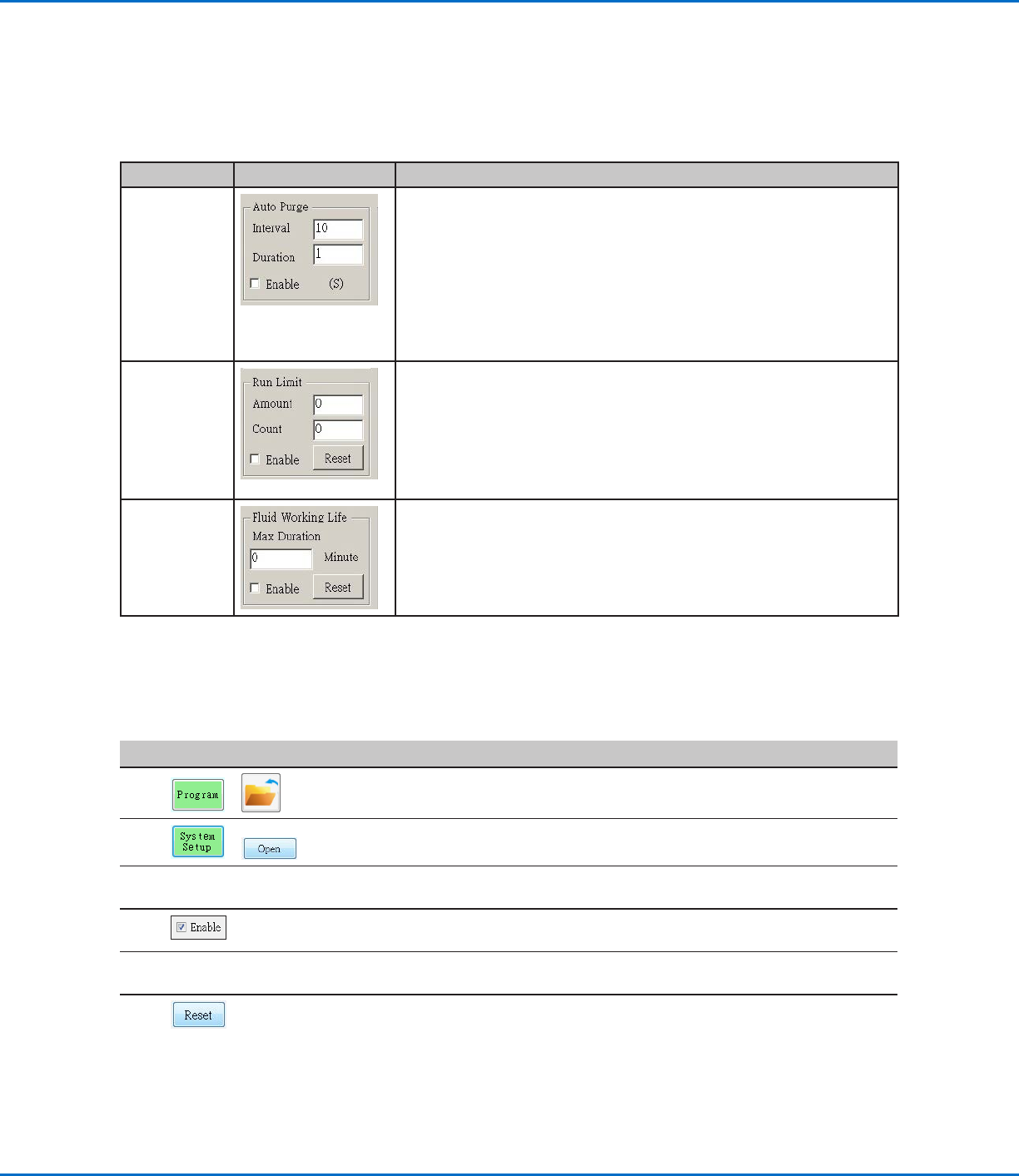

機能 画面キャプチャ 説明
Auto Purge
[Auto Purge]が有効な場合は、[Interval]および[Duration]に入力された値
を使用してパーク位置で自動パージが実行されます。
• Interval：Auto Purgeの開始までにシステムが待機する時間（ロボットの
[START]ボタンが押されていない状態）
• Duration：1秒間隔でのシステムパージを実行する期間です。
例： 左に示すような設定値で[Auto Purge]を有効化した場合、システムは指
定された[Park Position]で、10秒間隔で1秒間にわたり、自動的に液剤を塗
布します。
Run Limit
プログラムで[Run Limit]を有効にした場合、システムがプログラムを実行す
る回数（プログラムサイクル）は[Amount]と[Count]に入力された値に基づい
て制 限されます。
• Amount：プログラムの実行可能回数を設定します。
• Count：これまでにプログラムが実行された回数を表示します。
[Count]を0にリセットするには、[RESET]をクリックします。
Fluid
Working Life
[Fluid Working Life]が有効な場合は、液剤をシステム内に入れておける最
大時間(分) (ポットライフ)を設定します。[Max Duration]に入力した値に達
すると、表示が出されますが、操作は無効になりません。
[Max Duration]を0にリセットするには、[RESET]をクリックします。
前提条件
システムが適切に設定されていること。「システムの設定とキャリブレーション（必須）」（45ページ）を参照してください。
[Auto Purge]、[Run Limit]、または[Fluid Working Life]設定を適用するプログラムが完成し、適切に動作しているこ
と。
#
クリック 手順
1
>
• [PROGRAM] > [OPEN]をクリックして、更新するプログラムを開きます。
2
>
• Click SYSTEM SETUP, then click OPEN.
3
• 上の表を見ながら、[Auto Purge]、[Run Limit]、または[Fluid Working Life]を
設 定します。
4
• 開いているプログラムで有効にする機能の[ENABLE]チェックボックスをオンにし
ます。
5
• プログラムをロックします（「プログラムのロック/ロック解除方法」（62ページ）を参
照 し て く だ さ い ）。
6
• [Run Limit]または[Fluid Working Life]の値が超過した後にプログラムサイ
クルをリスタートするには、手順1と2を再度実行し、パスワードを入力してから
[RESET]をクリックします。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
80
ポイントオフセットを使用して、プログラム内のすべてのポイントを調 整する方
法
塗布対象基材の位置が変更されたときに、[Point Oset]アイコンをクリックして、プログラム内のすべてのポイントを更新す
ることが できます。
前提条件
システムが適切に設定されていること。「システムの設定とキャリブレーション（必須）」（45ページ）を参照してください。
塗布対象基材の位置が変更される前に、更新の対象となるプログラムが正しく、適切に動作していること。
#
クリック 手順
1
>
• [PROGRAM] > [OPEN]をクリックして、更新するプログラムを開きます。
2

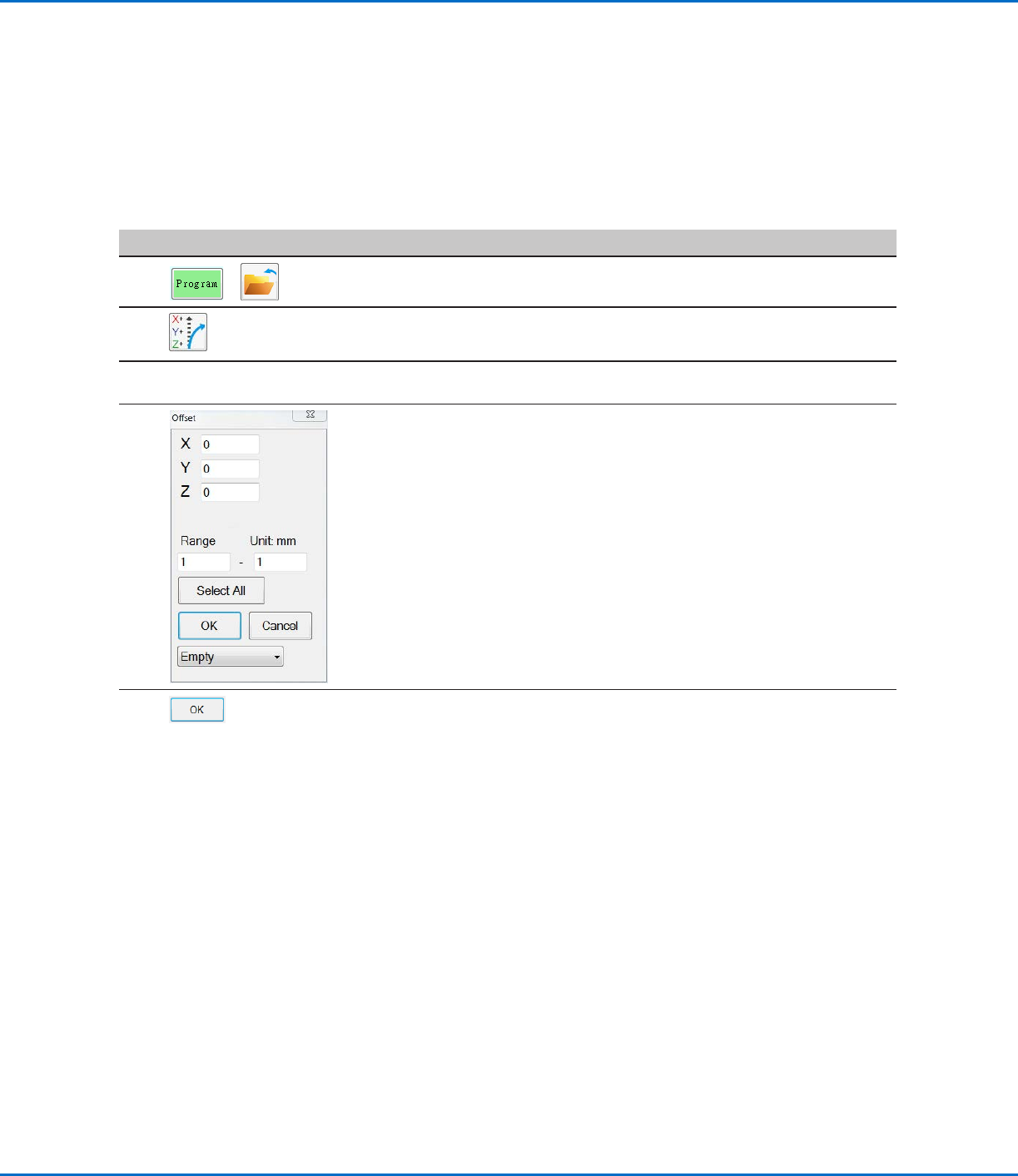

• [POINT OFFSET]アイコンをクリックします。
