EVシリーズ自動ディスペンシングシステム

ロボットの初期設定([Step2]タブ):(ノズル検知器装備のEVシステムのみ)ノズル検知器の設定

重要:お使いのシステムにノズル検知器が付いていない場合は、48ページの「ロボットの初期設定([Step3]タブ):カメラ-

ノズル間のオフセットの設定」に進んでください。

# クリック手順参考画像

• [STEP2]タブをクリックします。

>

• ノズル検知器のセンサーの上約2 mmの位置ま

でノズルを移動します。

• [SET TIP DETECT POSITION]をクリックし

ます。

• [DETECT]をクリックします。

ノズルがセンサーに触れるとノズル位置が検知

され、ノズルのオフセット値が[Detect]ボタンの

横に表示されます。

• もう一度[DETECT]をクリックします。

ノズルのオフセット設定を確認します。

• 48ページの「ロボットの初期設定([Step 3]タ

ブ):カメラ-ノズル間のオフセットの設定」に進

みます。

RobotInitialSetupウィザードを使用したシステムの設定（続き）

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

ロボットの初期設定([Step3]タブ):カメラ-ノズル間のオフセットの設定

# クリック手順参考画像

• [STEP3]タブをクリックします。

• 液剤のテストドット塗布を行う作業面上の適切

な位置にノズルを移動します。

>

• [CAMERA]タブをクリックし、次にカメラ画面

の上部にある[SETUP]をクリックします。

[XY Adjust Reference]の下にあるフィールド

を使用して、液剤のテストドット塗布を行います。

• キーパッドを使用して、以下のディスペンスドッ

トパラメーターの推奨値を入力します。

- ON TIME: 0.5

- DWELL TIME: 0.2

• [FLUID]をクリックして、液剤のドット塗布を行

います。

 >

• ノズルがディスペンスドットの上約2 mmの位置

までノズルを移動します。

• [SET NEEDLE]をクリックします。

続く

RobotInitialSetupウィザードを使用したシステムの設定（続き）

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

EVシリーズ自動ディスペンシングシステム

# クリック手順参考画像

>

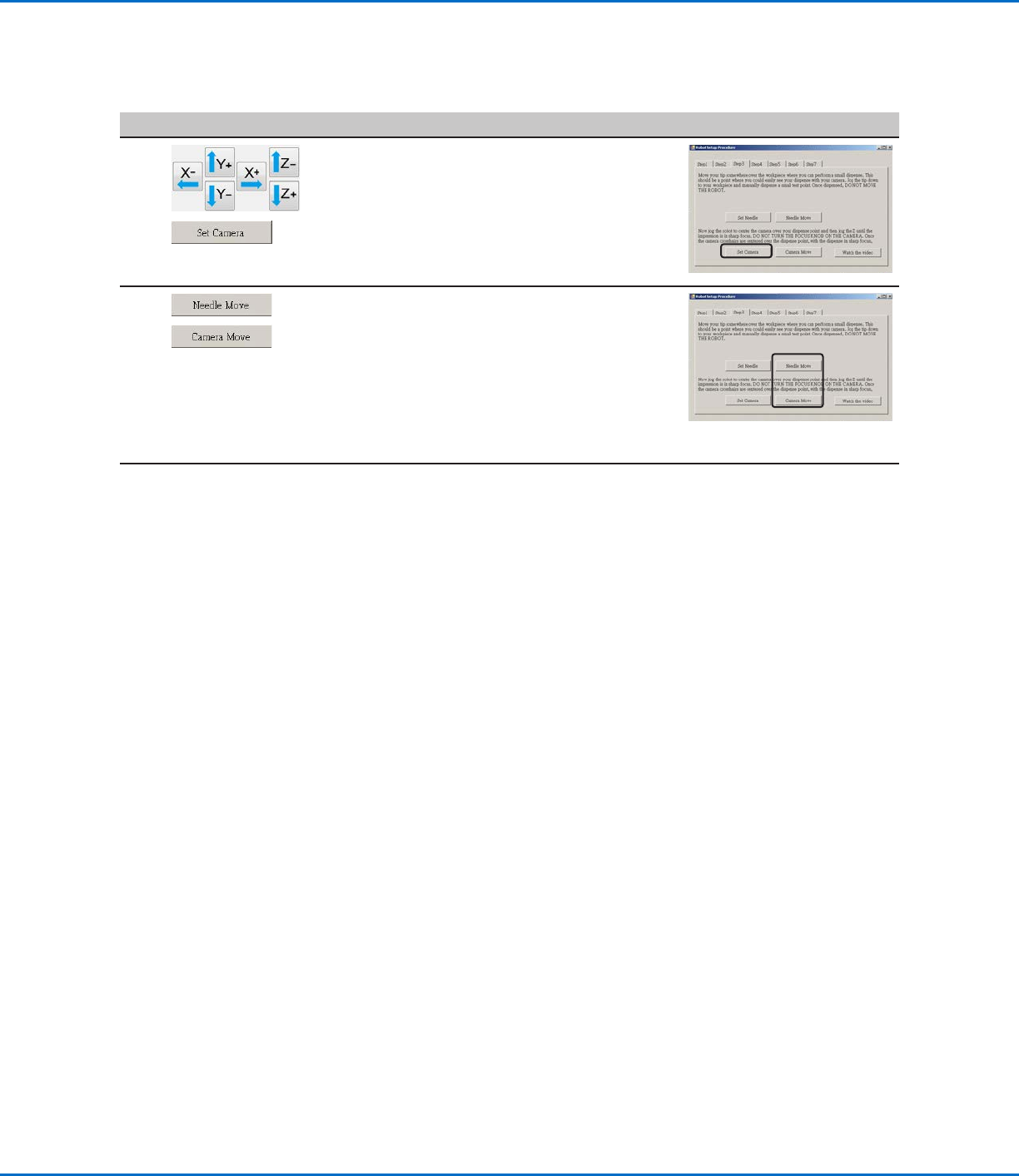

• カメラクロスヘアがディスペンスドットの中心に

くるまで、カメラを移動します。

• ディスペンスドットの画像が鮮明になるまで、カ

メラの焦点を調整します。カメラの焦点を合わせ

る手順については、17ページの「カメラ」を参照

してください。

• [SET CAMERA]をクリックします。

>

• [NEEDLE MOVE]をクリックして、設定をテス

トします。

ステップ 5で塗布したテストドットの上にノズル

の中心を合わせる必要があります。

• [CAMERA MOVE]をクリックして、さらに設定

をテストします。

ステップ 5で塗布したテストドットの上にカメラ

クロスヘアの中心を合わせる必要があります。

• 50ページの「ロボットの初期設定([Step 4]タ

ブ):マークの設定」に進みます。

RobotInitialSetupウィザードを使用したシステムの設定（続き）

ロボットの初期設定([Step3]タブ):カメラ-ノズル間のオフセットの設定（続き）
