www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
73
[MarkFollow]を使用して曲線に沿って塗布する方法
曲線に沿って塗布するには、Mark FollowコマンドとMark Follow Osetコマンドが必要です。
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（45ページ）を参照のこと。
システムがCCDモードにななっていること。
この機能の使用方法を学ぶには、白紙にわずかに曲がった太い線を引き、それをテンプレートとして使用すること。
曲線に沿った塗布の概要
曲線に沿って適切に塗布するには、次のタスクが必要です。
• 線部分のマーク画像を作成して保存すること。線の長さも確認すること。
• マーク画像の検索範囲を設定すること。
• 塗布プログラムで、Find Mark、Mark Follow、およびMark Follow Osetコマンドを正しく使用すること。
曲線のマーク画像を作成するには
# クリック 手順 参考画像
1
• [CAMERA]をクリックしてカメラ画面に移
動します。
2
• 画像の焦点を合わせます。 カメラの焦点を
合わせる手順については、17ページの「カ
メ ラ 」を 参 照 し て く だ さ い 。
3
>
• [SET MARK]をクリックしてから赤いボッ
ク ス を ク リ ッ ク し 、ワ ー ク ピ ー ス の 最 初 の タ
ーゲット線部分上にドラッグします。
注 記： 注: この例では、ワークピースが変更
されたときに指定された範囲制限内でマ
ークを検出できるように、線の左 側から約
2〜3 mm (0.8〜0.12インチ)にマークを
作 成します。
4
>
• 赤いボックスの中央にあるクロスヘアをダ
ブルクリックし、[Width]と[Height]に目
標とする値(この例では20と60)を入力し
ます。
• [OK]をクリックして値を保存します。
次ページに続く
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
74

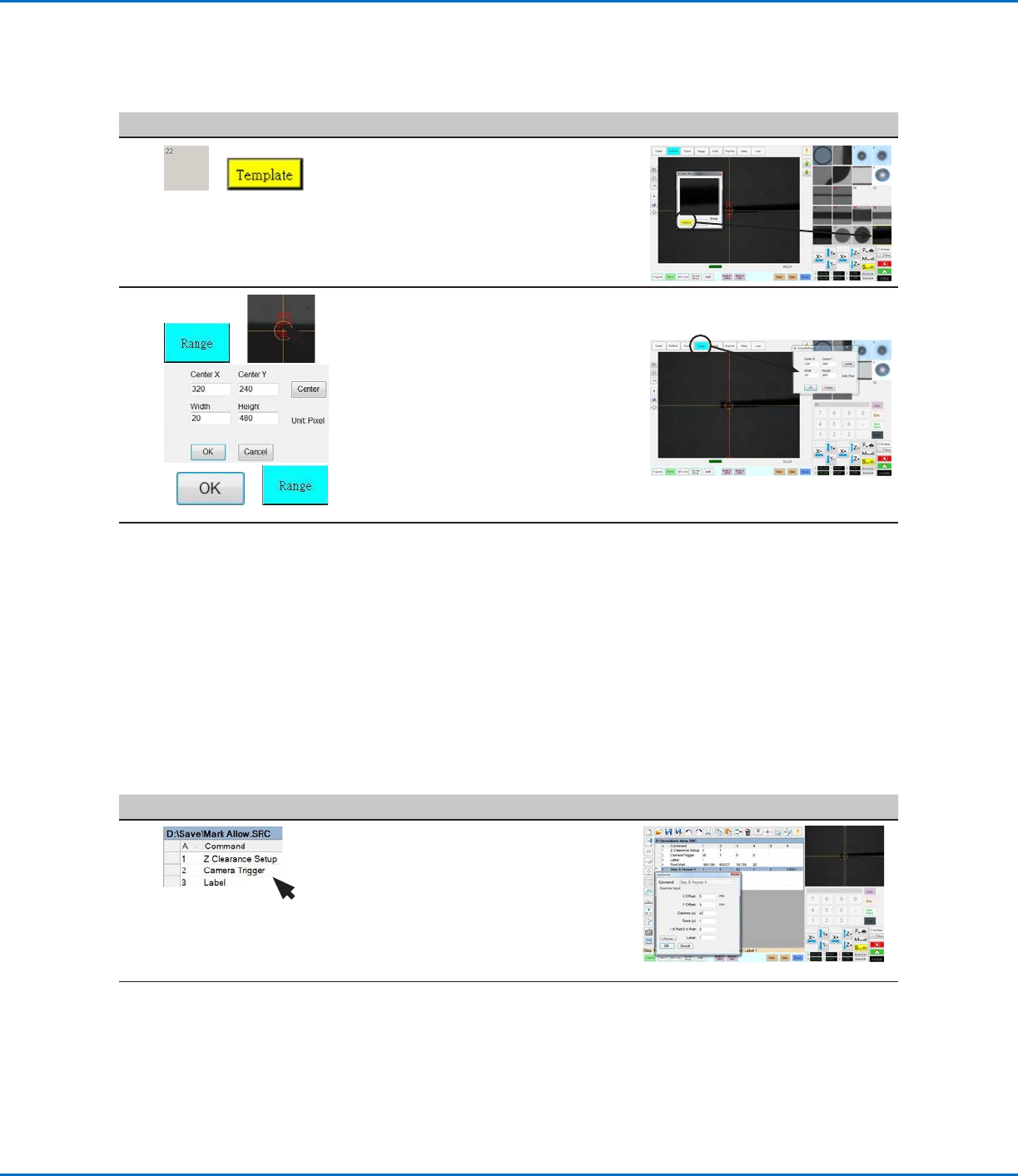

# クリック 手順 参考画像
5
>
• [Mark Library]でソケットをクリックして
マークを保存し、[Template Match]ウィ
ンドウが表示されたら[TEMPLATE]をクリ
ックします。
• マーク番 号をメモします。
6
> >
> >
• [RANGE]をクリックして、マークの検索場
所を設 定します。
• マークの中央にあるクロスヘアをダブルク
リックし、[Width]と[Height]に値を入力
します。
注 記： [Width]には、前に指定した[Width]
と同じ値(この例では20)を指定する必要
があります。
• [OK]をクリックします。
• もう一度[RANGE]をクリックして保存し
ます。
7
• 次の手順「プログラムでMark Follow/
Mark Follow Adjustを使用するには」に
進みます。
プログラムでMarkFollow/MarkFollowAdjustを使用するには
この例では、曲線に沿って塗布するためにStep & Repeat Xコマンドを使用します。
前提条件
「曲線のマーク画像を作成するには」（73ページ）を完了していること。
# クリック 手順 参考画像
1
• プログラムの開始コマンドを挿入します。
詳細なプログラムの例については「Find
Mark、Mark Follow、およびMark
Follow Adjustコマンドを使用したサンプ
ルプログラム」（72ページ）を参照してくだ
さい。
注 記： Camera Triggerコマンドは、必要
に応じて使用できます。
次ページに続く
[MarkFollow]を使用して曲線に沿って塗布する方法（続き）
曲線のマーク画像を作成するには（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
75
[MarkFollow]を使用して曲線に沿って塗布する方法（続き）
プログラムでMarkFollow/MarkFollowAdjustを使用するには（続き）

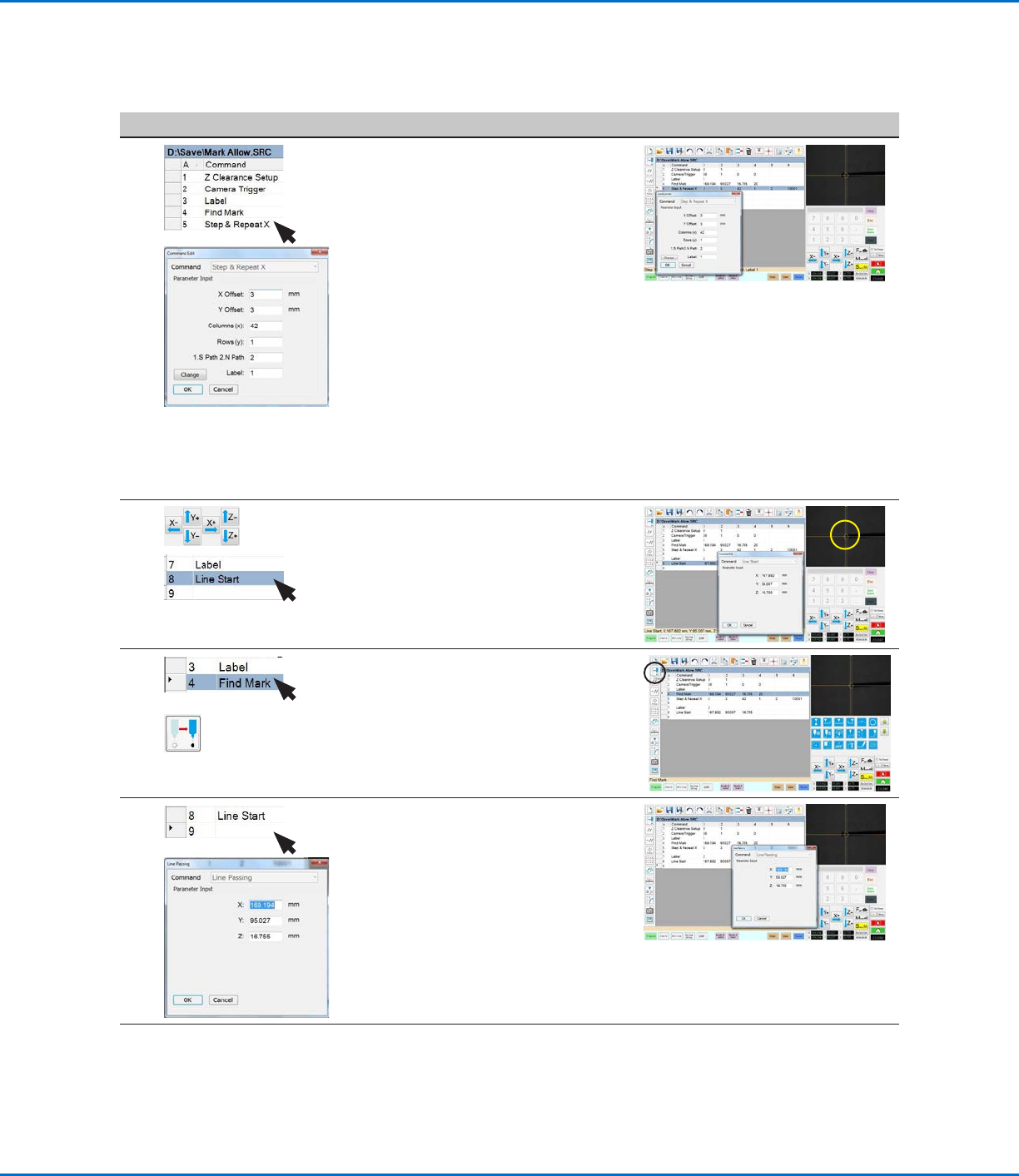

# クリック 手順 参考画像
2
>
• 前の手順で作成したマークのFind Markコ
マンドを挿入します。 必ずマーク番号を入
力してください 。
• Step & Repeat Xコマンドを挿入し、この
例のパラメーターを指定します。
- --[X OFFSET]と[Y OFFSET]の値は、
線の長さと方向(水平または垂直)を表
します。
- [COLUMNS (X)]の値には、カメラが線
を表示して調整する回数を設定します。
- [ROW]には1を入力します。
- [LABEL]には1を入力します。
注 記： [X Oset]の値に[Columns]の数
を乗算した値が、行の全長を超えることは
できません。 1行しかないため、[S. Path
/ N. Path]パラメーターは効果がありま
せん。
3
>
• カメラを曲線の左側に移動してから、Line
Startコマンドを入力します。
4
>
• 以前に作成したFind Markコマンドを選択
します(この例では4行目)。
• [MOVE]をクリックします。
5
>
• 次の空のアドレス(この例では9行目)
に、Line Passingコマンドを挿入します。
• Find Markコマンドで使用したのと同じ座
標を入力します(この例では4行目)。
