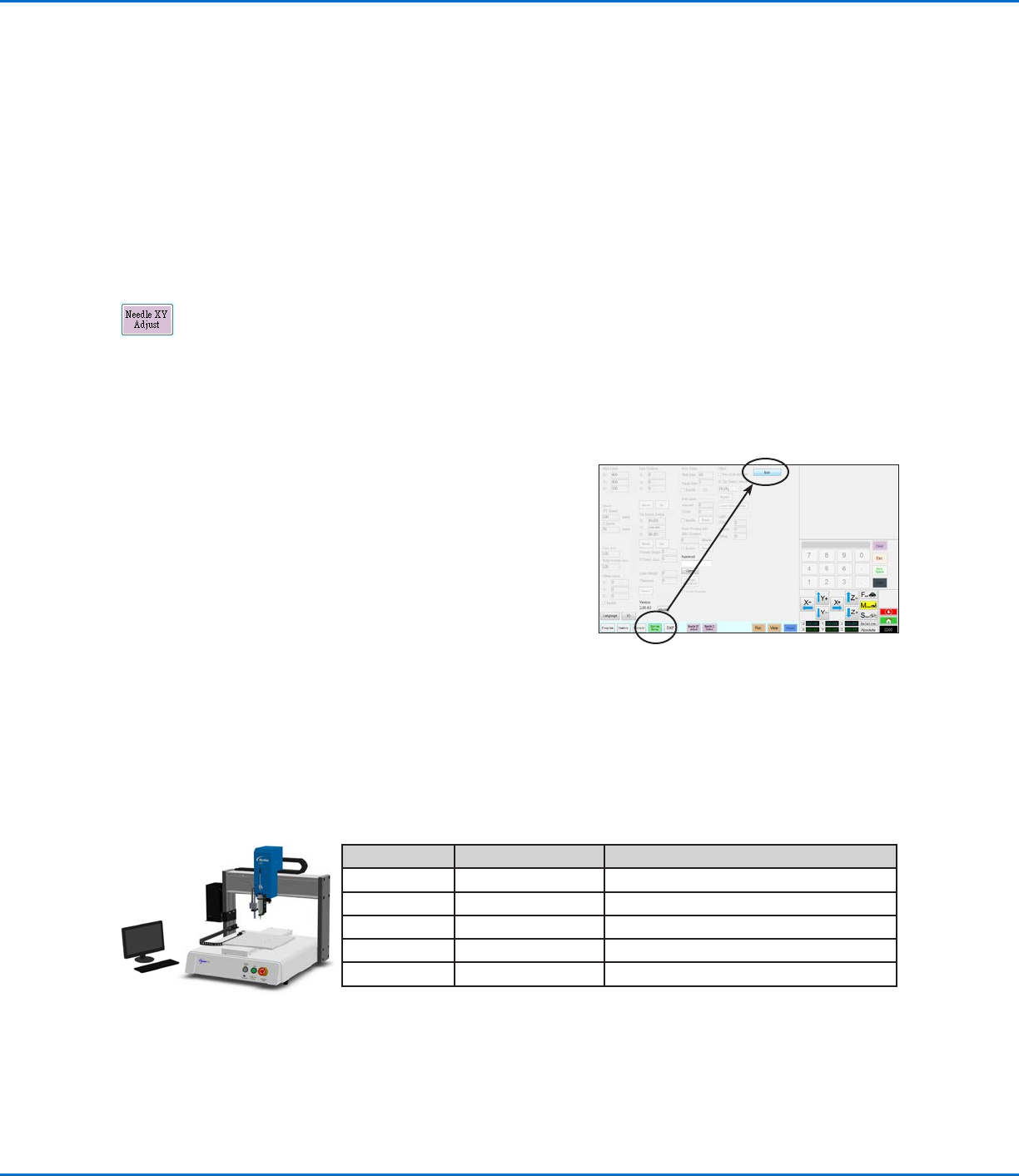

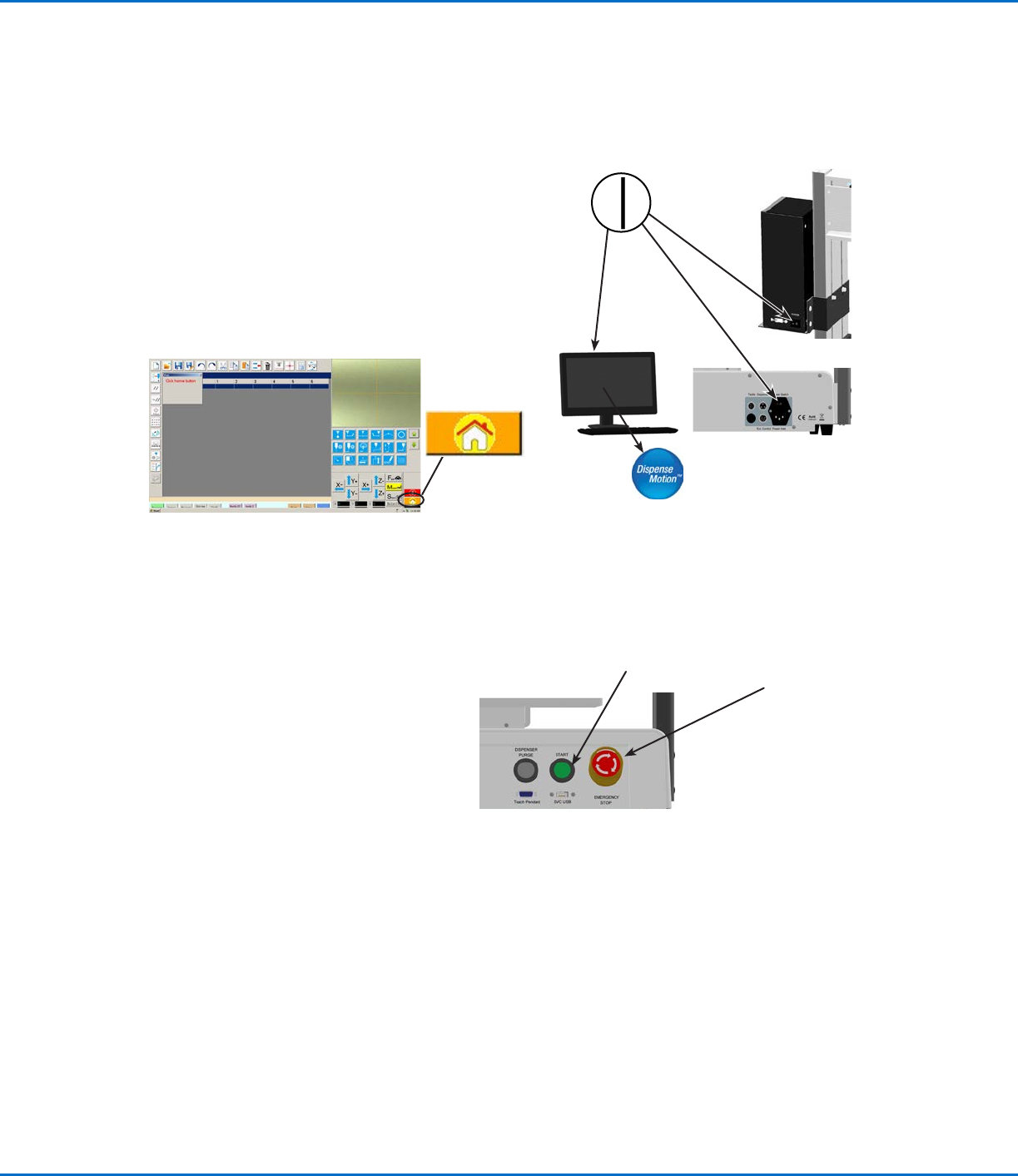

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
83
プログラムでPicoTouchパラメータUpdateコマンドを使用するには
前提条件
PICO
Pµlse
バルブおよび
Toµch
コントローラーシステムが適切に取り付けられ、自動塗布システムに接続されているこ
と。
PICO
Toµch
のパラメーターは、前の2つの手順で説明したように、*.PICOファイルに保存される。
# クリック 手順 参考画像
1
>
PICOTOUCH
PARAMETER
UPDATE
• [PROGRAM]タブをクリックします。
• 保存したPICO
Toµch
コントローラーの設定を反映
させるアドレス行をダブルクリックし、[PICOTOUCH
PARAMETER UPDATE]を選択します。
2
xxxxxxxx
• [FILE NUMBER]フィールドに、システムで使用
するPICO
Toµch
のパラメーターが保存されてい
る*.picoファイル名を入力します。
注 記： [File Number]に入力するデータは、*.picoフ
ァイル名と完全に一致する必要があります。
• [OK]をクリックして保存します。
注 記： 同じプログラムに複数のPicoTouch パラメ
ータ Updateコマンドを含めることができます。 新
しい更新コマンドに切り替わると、Toµchコントロ
ーラーの画面も更新されます。 実行中のプログラム
も、
Toµch
コントローラーの画面の更新も、プログ
ラムの切り替え時に遅延が発生する可能性があり
ます。
DispenseMotionを使用したPICOのパラメーターの調整方法（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
84
運転
システムの設置とプログラミングが完了した後は、システムの電源をオンにして、
塗布対象基材用のプログラムを実行し、作業期間の終了時にシステムをシャット
ダウンするだけです。
通常運転でのシステムの起動
1. DispenseMotionコントローラ、モニター、ロボットのスイッチ
をオンにします。
2. [DispenseMotion]アイコンをダブルクリックして、ディスペン
シングソフトウェアを開きます。
3. [HOME]をクリックします。
ロボットがカメラをホーム位置（0,0,0）に移動します。これでシ
ステムの準 備は完了です。
4. ジョイスティックを接続し、使用する場合は、[JOYSTICK]アイコンをクリック
して、有効化します。ジョイスティックが有効化されると、このアイコンが黄色
に変わります。ジョイスティックの使 用については、「ジョイスティック」（ 15 ペ
ー ジ ）を 参 照 し て く だ さ い 。
5. アプリケーション用のプログラムファイルを開きます。
6. 治具用プレートの適切な位置に塗布対象基材を
載せます。
7. ロボットの前面にある[START]ボタンを押すか、
モニター上で[RUN]をクリックします。
8. 必要に応じて、ディスペンシングシステムの説明書
を参照し、ディスペンサを充填してください。
9. 緊急事態が発生した場合は、[EMERGENCY
STOP]ボタンを押します。
QRコードのスキャンによるプログラムの実行
前提条件
QRコードスキャンが有効になっている。QRコードスキャンを有効にする方法については、「付録D：QRコードスキャンのセ
ットアップ」（130ページ）を参照してください。
QRコードがロボットの作業面にあり、プログラムに関連付けされている。QRコードをプログラムに関連付ける方法につい
ては、「付録D：QRコードスキャンのセットアップ」（130ページ）を参照してください。
1. 塗布対象基材を治具用プレートに配置します。
2. ロボットの前面にある[START]ボタンを押すか、モニター上で[RUN]をクリックします。
システムは、QRコードの配置されている事前定義された場所に移動し、QRコードをスキャンし、関連付けされたプログラ
ムを開き、プログラムを実行します。
EMERGENCY
STOPボタン
STARTボタン
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
85
塗布サイクル中の一時停止
[START]を押すと、塗布サイクル中にシステムをいつでも一時停止できます。一時停止位置は現在位置です。
注 記：ディスペンサが開いた状態で、システムが一時停止されると、パターンの整合性が低下します。
システムのパージ
システムをパージするには、[DISPENSER PURGE]ボタンを押します。
注 記：システムが自動的にパージを行うよう設定することもできます。「自動パージ、プログラムサイクルの制限、液剤の使用可
能期間の設定方法」（79ページ）を参照してください。
オフセットの 更 新
数時間にわたってプログラムを繰り返し実行した後は、[NEEDLE Z DETECT] (ノズル検知器装備のシステム)ま
たは[NEEDLE XY ADJUST] (ノズル検知器非装備のシステム)をクリックして、長時間にわたる操作後に変化した
時間(分)を補正するためにシステムを更新します。
[Needle XY Adjust]を選択したときのシステムの応答の詳細については、54ページの「Needle Z Detectや
Needle XY Adjustへのシステムの応答」を参照してください。
システムのシャットダ ウン
1. [SYSTEM SETUP] > [EXIT]をクリックして、DispenseMotionソ
フトウェアを閉じます。ファイルを保存するかどうか尋ねるメッセー
ジが表示された場合は、[YES]または[NO]を選択します。
2. 次のコンポーネントの電源をオフにします。
• DispenseMotionコントローラ
• モニター
• ロ ボット
3. 特別なシャットダウン手 順については、ディスペンシングシステムの
説明書を参照してください。
パーツ番号
部品番号 部品番号(ヨーロッパ*) 説明
7360856 7361349 ロボット、E2V、150 / 200 / 50 mm
7360857 7361350 ロボット、E3V、250 / 300 / 100 mm
7360858 7361351 ロボット、E4V、350 / 400 / 100 mm
7360859 7361352 ロボット、E5V、450 / 500 / 150 mm
7362103 7362104 ロボット、E6V、570 / 500 / 150 mm
*欧州の安全規制に適合しています。
