EVシリーズ自動ディスペンシングシステム
116
Step&RepeatX（ステップ&リピートX）
クリック 機能
治具の上に取り付けられ、行と列で揃えられた複数の同じ塗布対象基材にパターンを繰り返し塗布できるように
します。
パラメータ 説明（下の図を参照）
X Oset X方向での各塗布対象基材間の距離（単位はmm）。
Y Oset Y方向での各塗布対象基材間の距離（単位はmm）。
Columns (X) X方向の列数。
Rows (Y) Y方向の行数。
1.S Path or
2.N Path
パターンの通過する軌道。S字型のパターンの場合は[1.S Path]を、N字型のパターンの場合は
[2.N Path]を選択します。
Label
(default) or
Address
Step & Repeat Xコマンドの始まるラベルまたはアドレス。
X Oset
(in mm)
Y Oset
(in mm)
Row (Y)
Column (X)
Step & RepeatコマンドでのXオフセットとYオフセットの例
Step & Repeat X, S Path Step & Repeat X, N Path
[1.S Path]と[2.N Path]を選択した場合の違い
付録A：コマンド機能リファレンス（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
117
Step&RepeatY（ステップ&リピートY）
クリック 機能
Step & Repeat Xとほぼ同様に動作しますが、下の図に示すようにX軸ではなくY軸が優先されます。
Step & Repeat, X Axis Direction Step & Repeat, Y Axis Direction
Step & Repeat XとStep & Repeat Yの違い
Step&RepeatZ（ステップ&リピートZ）
クリック 機能
アドレスを
ダブルクリ
ックして、
ドロップダ
ウンメニュ
ーから選択
固定プレートに取り付けられ、列と行で揃えられた複数の同じ塗布対象基材に繰り返し塗布できます。
パラメータ 説明
Z Oset Z方向での各塗布対象基材間の距離(単位はmm)。
• Z Oset値が正の値の場合、ノズルは作業面から上昇します。
• Z Oset値が負の値の場合、ノズルは作業面に向かって下降します。
範囲:0.1〜100 (mm)
Tier Z方向の階層(レベル)の数。
範囲:1–9999
Label Step & Repeat Zコマンドを開始するアドレス。
Y Oset (in mm)
Tier
Z Oset
(in mm)
Z オフセットと 階 層 パラメー ター の 図
付録A：コマンド機能リファレンス（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
118

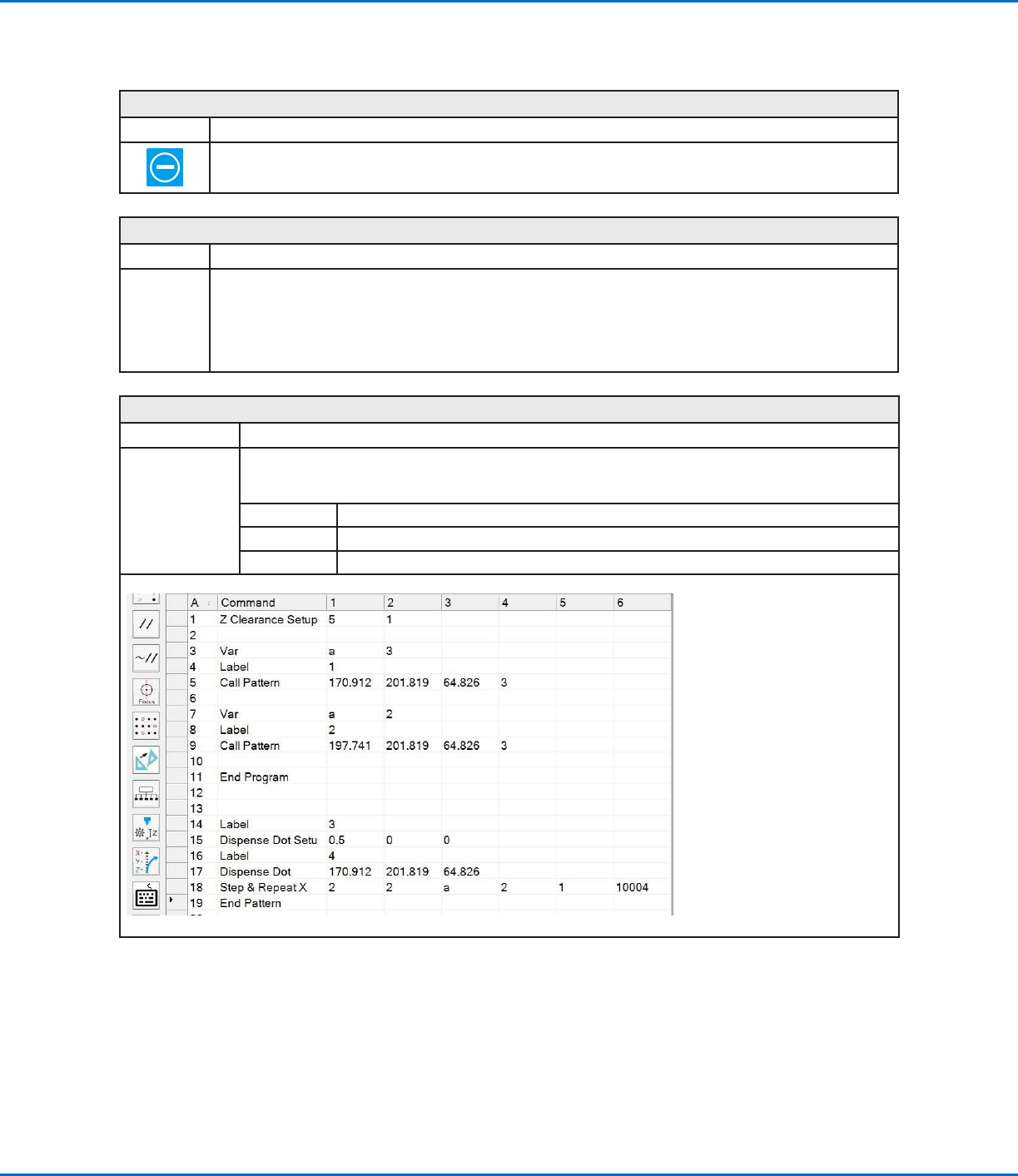

StopPoint（停止ポイント）
クリック 機能
現在のXYZ位置にStop Pointを登録します。このコマンドが実行されると、ディスペンスノズルは登録された位
置に移動し、[START]または[CONTINUE]ボタンが押されるまで待機します。
TrigMark(三角マーク)
クリック 機能
アドレスを
ダブルクリ
ックして、
ドロップダ
ウンメニュ
ーから選択
このコマンドは、xVシリーズシステムでは使用できません。
Var（バー）
クリック 機能
アドレスをダブル
クリックして、ド
ロップダウンメニ
ューから選択
記号または文字に数値を割り当てることができます。割り当てられると、記号または文字を数値の代わりに
プログラムで使用できます。 Setコマンドを使用して、割り当てられた数値だけ座標を増減させることもで
きます。 Varは、Find MarkおよびFiducial Markコマンドとともに使用できます。
パラメータ 説明（下図を参照）
Symbol 割り当てられたValueを表す記号または文字を入力します
Value 記号または文字が表す数値を入力します
Varコマンドを含むプログラムの例
