www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
13
仕様（続き）
項目/機種 E5V E6V
軸数 3 3
最大作業領域（X / Y / Z）
450 / 500 / 150 mm
(18 / 20 / 6")
570 / 500 / 150 mm
(22 / 20 / 6")
塗布対象基材の最大積載量 10.0 kg (22.0 lb) 10.0 kg (22.0 lb)
ツールの最大積載量 3.0 kg (6.6 lb) 3.0 kg (6.6 lb)
単位重量 55.0 kg (121.3 lb) 58.0 kg (127.9 lb)
寸法
796
W x 814H x 718D mm
(31W x 32H x 28D")
913W x 812H x 718D mm
(36W x 32H x 28D")
最高速度（XY / Z）
800 / 320 mm/s
(31 / 13"/s)
800 / 320 mm/s
(31 / 13"/s)
駆動方式
3相マイクロステッピングモ
ーター
3相マイクロステッピングモ
ーター
記憶容量 PCの記憶装置 PCの記憶装置
データ記憶 PCの記憶装置/USB PCの記憶装置/USB
汎用I/O
入力8/出力8
（16 / 16オプション）
入力8/出力8
（16 / 16オプション）
駆動方法 PTPとCP PTPとCP
ディスペンシングコントローラ 外部 外部
入力AC (電源へ)
100〜240 VAC、±10%、
50/60Hz、最大20 Amp、
350 W
100〜240 VAC、±10%、
50/60Hz、最大20 Amp、
350 W
補間 3軸（3D空間） 3軸（3D空間）
再現性* ±0.008 mm/軸 ±0.008 mm/軸
使用温度
10〜40° C
（50〜104° F）
10〜40° C
（50〜104° F）
ビジョン ペンシルカメラ ペンシルカメラ
DispenseMotionソフトウェア あり あり
ノズル検知 オプション オプション
高さ検知システム オプション オプション
認証 CE、RoHS、WEEE、China ROHS準拠
*再現性結果は、測定方法に応じて変わることがあります。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
14
RoHS标准相关声明标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
XX 00 00 00 00 00
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEEを 参 照 し て く だ さ い 。
仕様（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
15
各部の名称

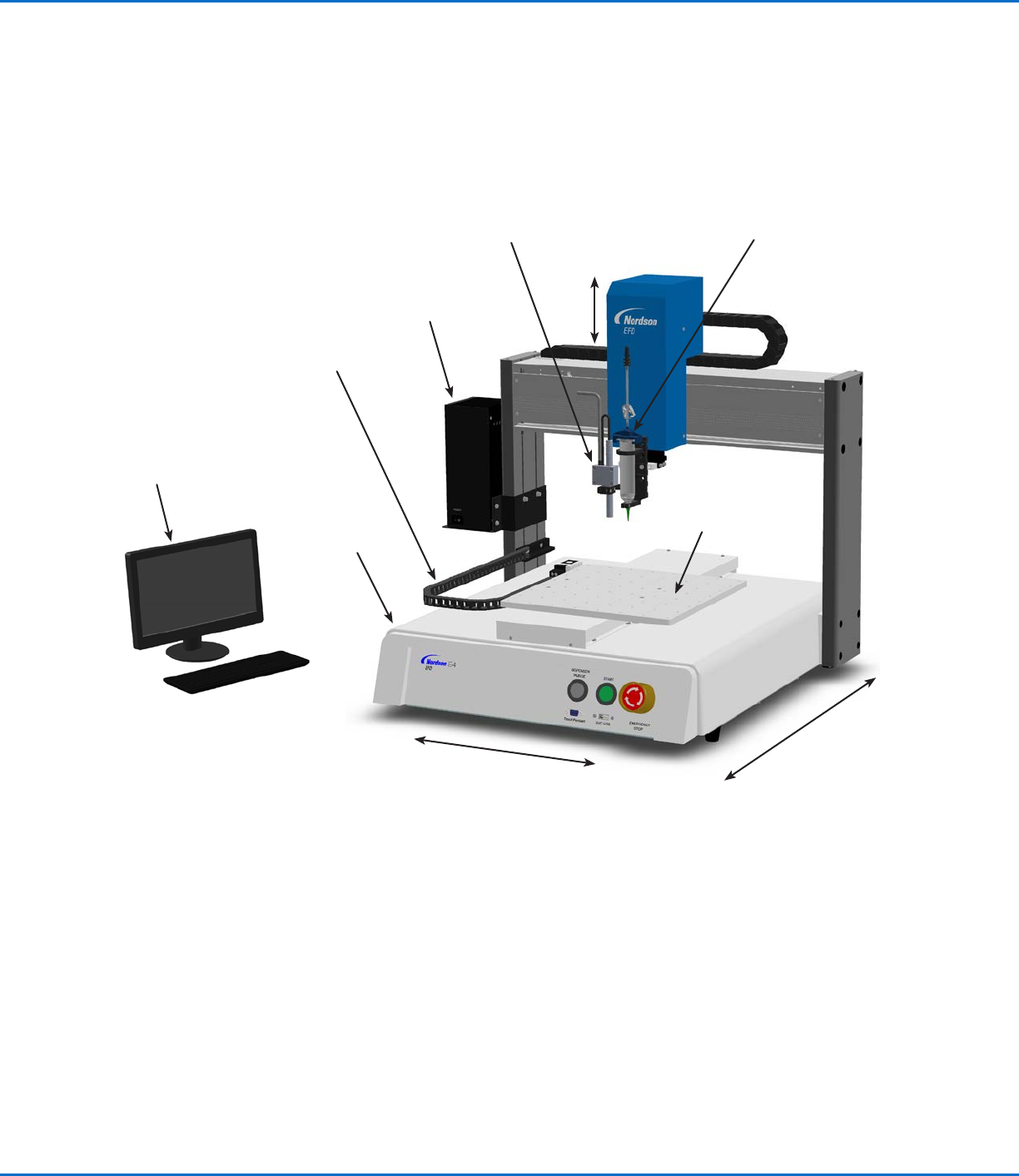

EVシリーズシステム各部の名称
モニターおよびキ
ーボード（マウスは
示されていません）
ペンシルカメラ
ロ ボット
DispenseMotion
コントローラ
液 剤 ディスペン
シング用
シリンジバレル
治具用プレート
（オプション）
ノズル検知器
（オプション）
X軸
Z軸
Y軸
