www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
137
付録E：マルチニードルの設定と使用（続き）
プログラムでマルチニードルコマンドを使用するには（続き）

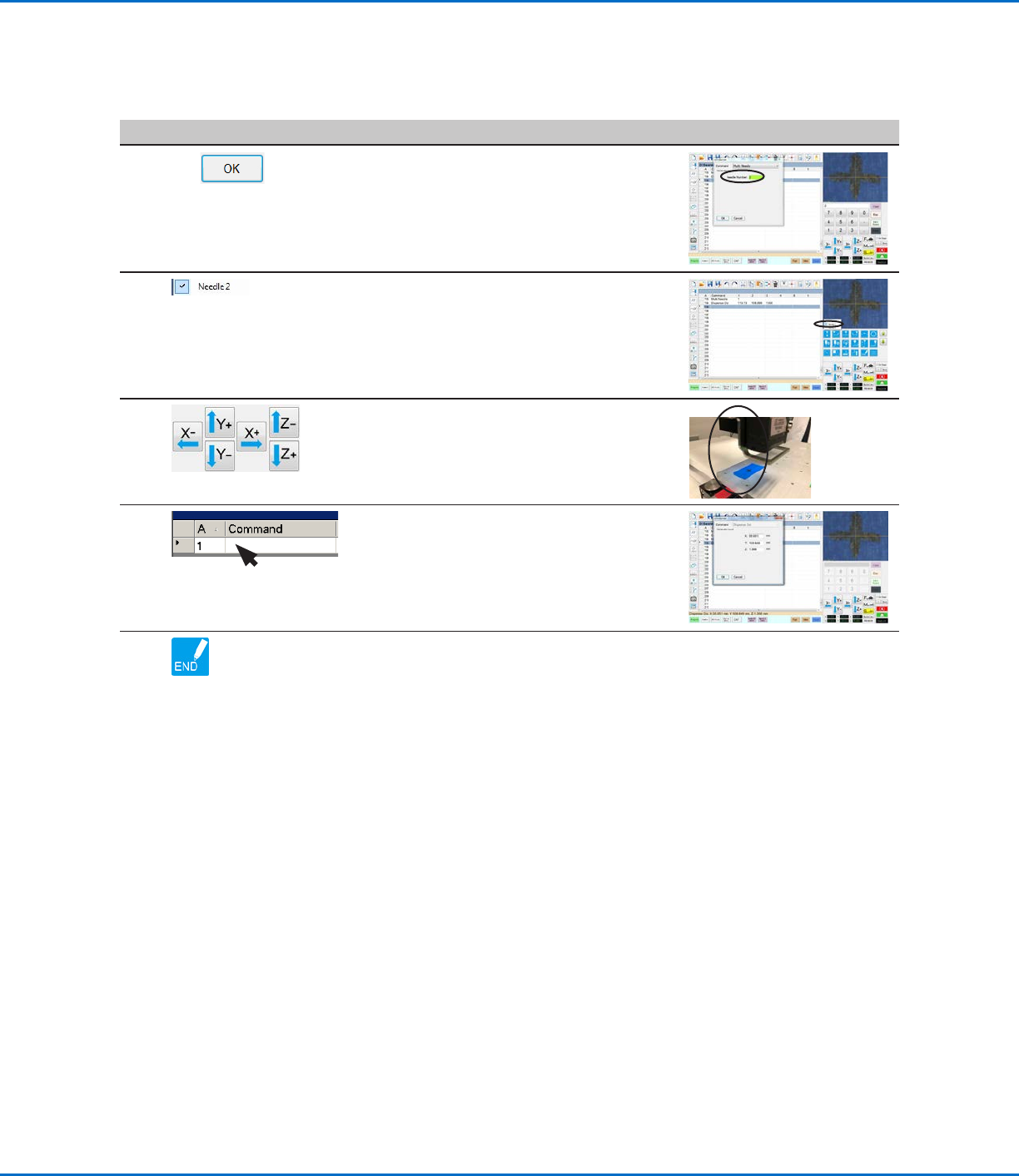

# クリック 手順 参考画像
7
2>
• 塗布作業を行うディスペンサの番号をプログラ
ムに入力します（この例では、ディスペンサ2）。
• [OK]をクリックして保存します。
8
• [Secondary View]画面で右クリック
し、[NEEDLE 2]チェックボックスをチェックし
ます。
9
• [FOCUS]をクリックして、カメラのフォーカスを
合わせます。
• カメラの十字線が、塗布対象基材上で、十字タ
ーゲットの中心に来るまでカメラを移動します。
10
• ディスペンサ2に使用するコマンドを入力します
（ 例 え ば 、円 弧 や 塗 り つ ぶ し ）。
11
• [END PROGRAM]をクリックして、プログラム
を終了します。
シ ス テ ム は 、デ ィ ス ペ ン サ 1 、デ ィ ス ペ ン サ 2 か ら 、
プログラムに従って塗布を行います。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
138

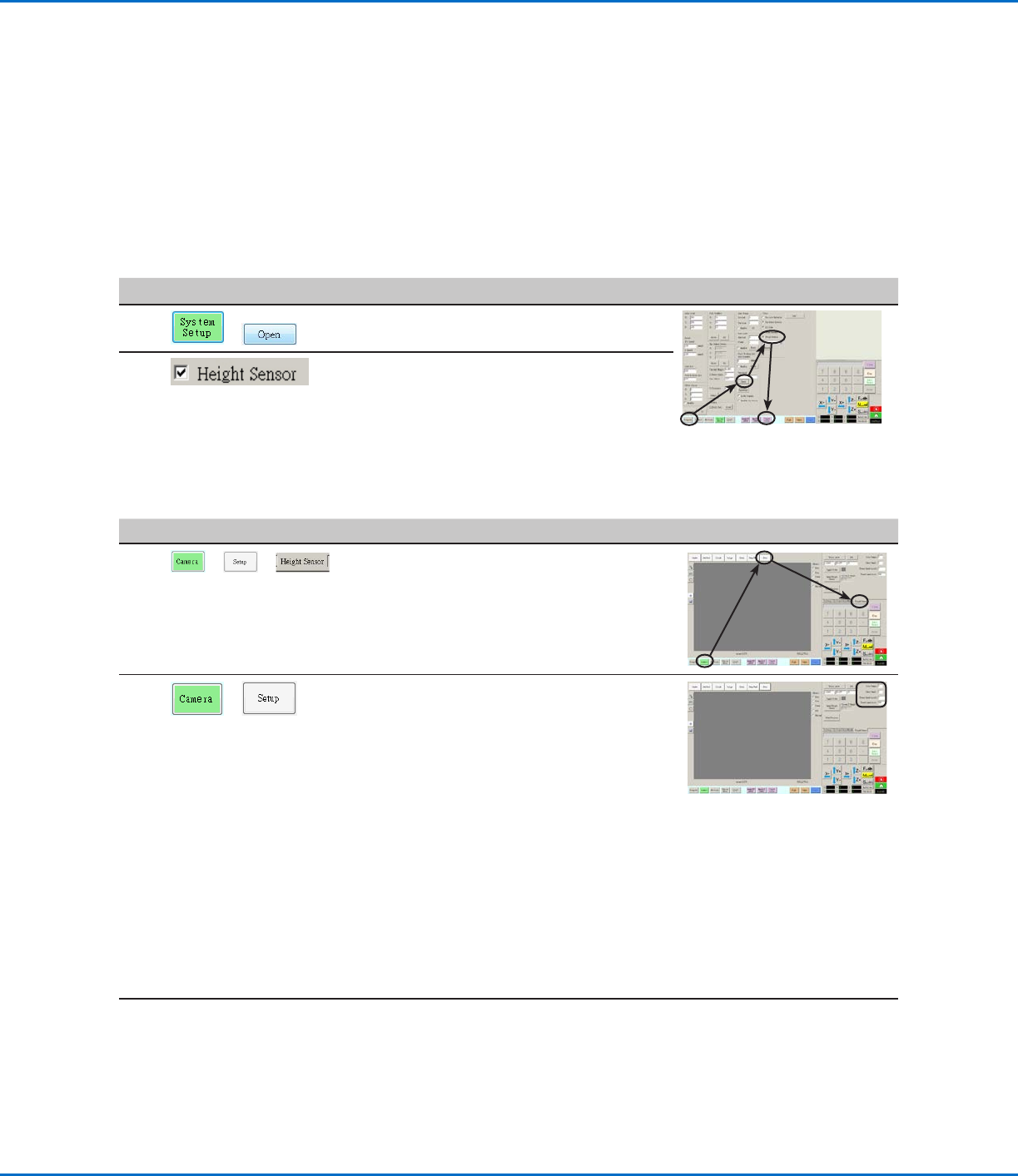

高さセンサーを設定するには
# クリック 手順 参考画像
1
> >
• [CAMERA]タブをクリックし、[Camera]画面
の上部にある[SETUP]をクリックし、[HEIGHT
SENSOR]タブをクリックします。
[Height Sensor]フィールドが表示されます。
2
>
• [Height Sensor]領域の右上にあるフィールド
に 、 次 の 値 を 入 力 し ま す ：
- Probe Output：システム上の接続の通り（デ
フォルト = 8）
- Sensor Input：システム上の接続の通り|（デ
フォルト = 8）
- Detect Speed (mm/s)：5（範囲 = 1–20）
- Travel Limit (mm)：20（範囲 = 1–100）
注 記：
• [Detect Speed]は、高さセンサープローブが展
開した後に、Z軸が塗布対象基材に向かって下
降する速 度です。
• [Travel Limit]は、Z高さ値を検知するためにZ
軸が移動する範囲です。
次のページに続く
付録F：高さセンサーの設定と使用
オプションの高さセンサーは、塗布対象基材毎に異なる、基準のZ高さ値の差異を検知できます。Z高さが変わる場合、システ
ムは新しいZ高さ値を検知し、それに応じてプログラムも調整します。
前提条件
高さセンサーが設置され、ケーブルがI/Oポートに接続されていること。高さセンサーに付属の指示書を参照してください。
システムが適切に設定されていること。「システムの設定とキャリブレーション（必須）」（45ページ）を参照してください。
テストする塗布対象基材が、治具用プレートまたは作業面上に配置されていること。
高さセンサーを有効にするには
#
クリック 手順 参考画像
1
>
• [SYSTEM SETUP]タブをクリックし、[OPEN]
をクリックします。
2
• [HEIGHT SENSOR]をクリックします。
高さセンサーが有効な場合、[Toggle Probe]
ボタンがタブバーに表 示されます。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
139
# クリック 手順 参考画像
3
• [TOGGLE PROBE]をクリックします。
プローブが、高さセンサーから展開します。
4
• ノズルを塗布対象基材上の任意の位置（ノズル
が接触しても安全な、空間のある領域）に移動
し、高さセンサーのテストを行います。
5
• [Sensor Move]の隣にある[SET]をクリックし
ます。
6
• 1.5 mmの六角レンチを使用して、センサーブロ
ック内のセットねじを緩めます。
7
• 注意して指でプローブを掴み、プローブ底部が
塗布対象基材の10 mm程度上になるように引
き降ろします。
8
• センサーブロック内のセットねじを締めます。
次のページに続く
付録F：高さセンサーの設定と使用（続き）
高さセンサーを設定するには（続き）
