www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
21

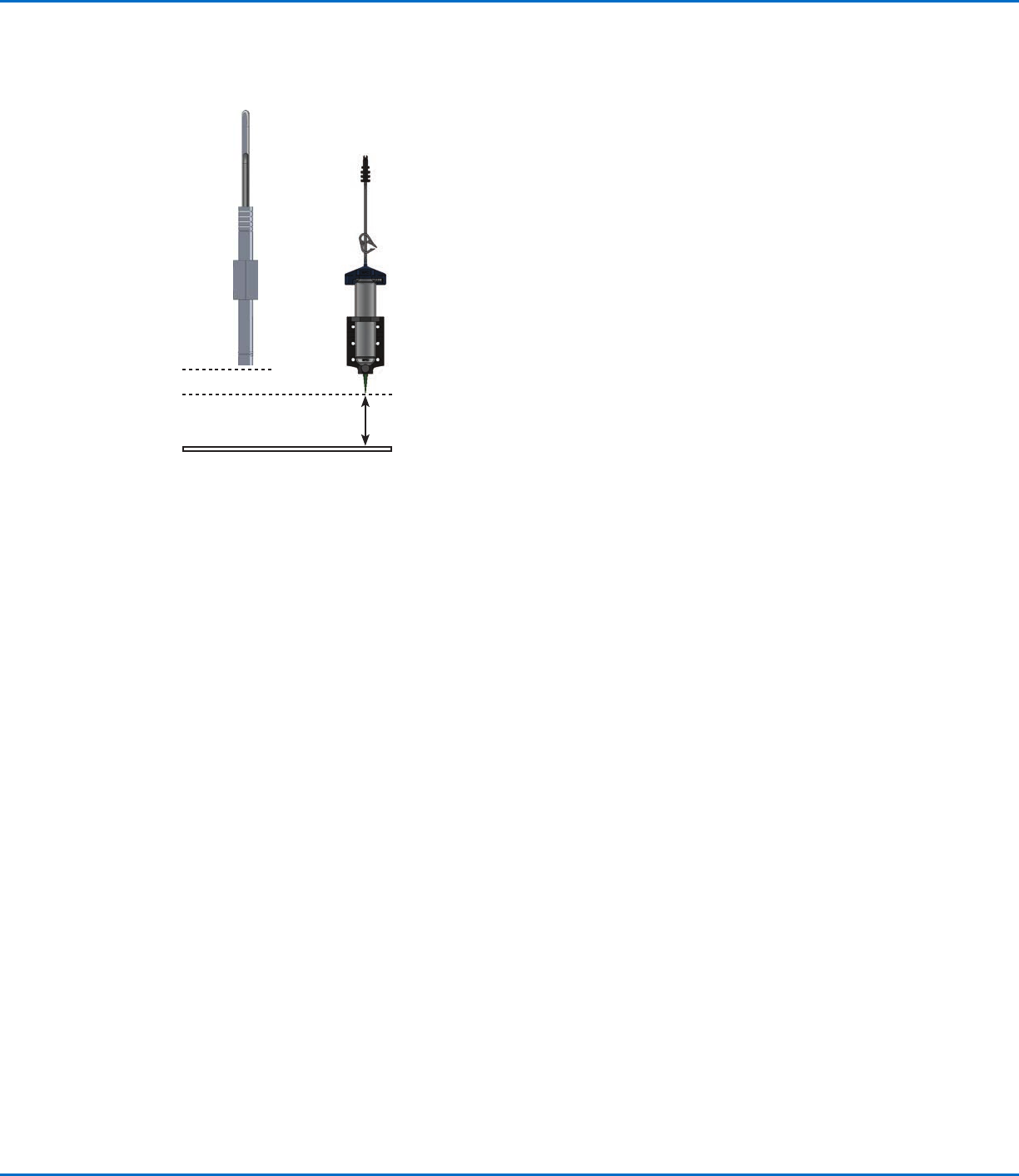

カメラおよびディスペンサの設置の確認
カメラの破損を防ぐために、ノズルの位置をカメラの底部よりも低くしてください。.
適正なカメラ設置例（カメラ底部よりもノズル底部が低い位置にある）
ノズル底部
カメラ底 部
作業面
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
22

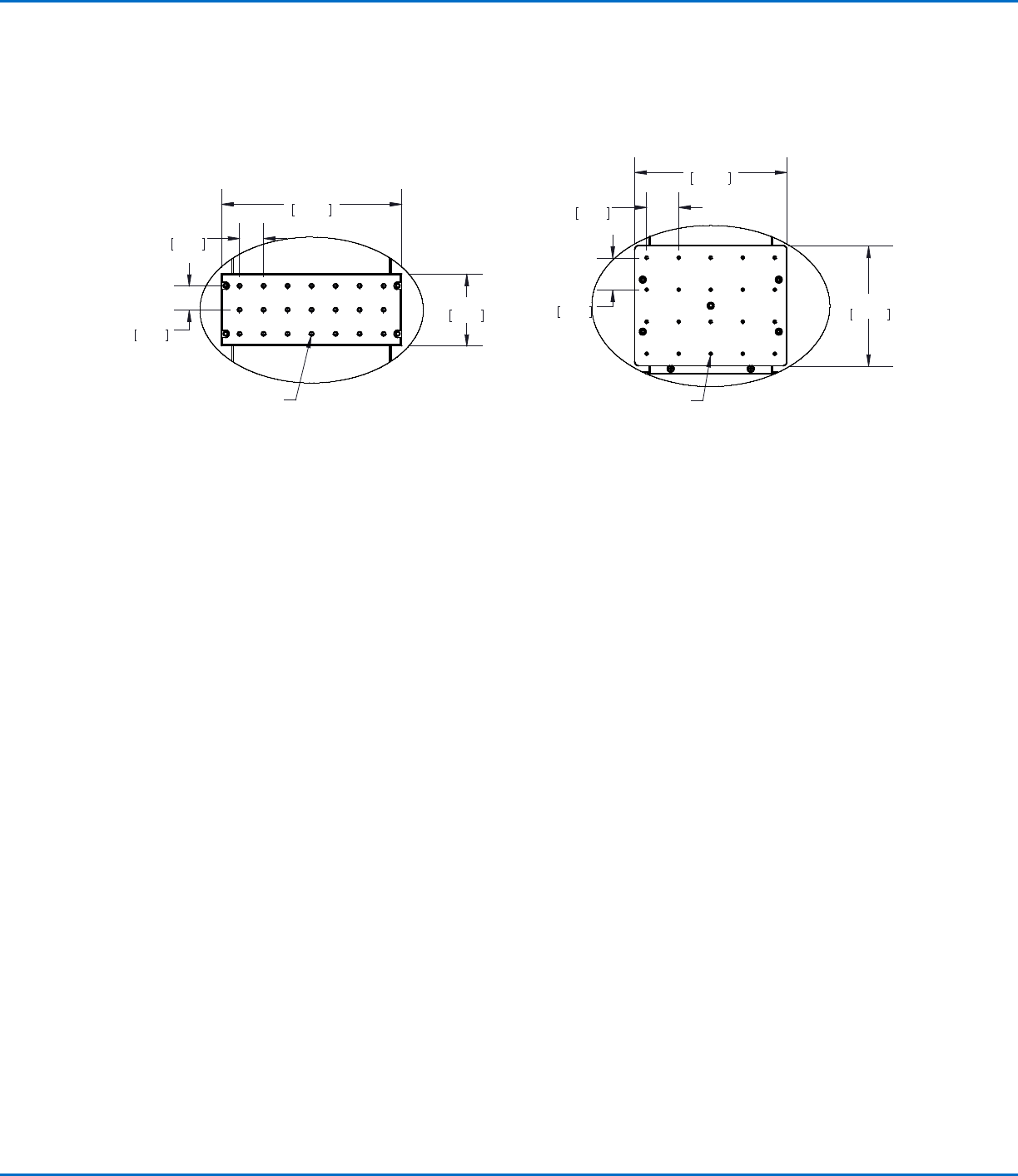

作業面（治具用プレート）の準備
塗布対象基材をしっかり固定できるように、ロボット作業面またはオプションの固定プレートを準備します。固定プレートの部
品番号については、87ページの「固定プレート」を参照してください。固定プレートの取り付け穴テンプレートを以下に示しま
す。
200 x 200標準治具用プレート 大型治具用プレート（300 x 300、400 x 400、または500
x 500）
5.91
150.00
2.36
60.00
6X .79
20.00
2X .79
20.00
21X M4X0.7 - 6H THRU ALL
入力/出力の接続（オプション）
自動化ディスペンシングシステムの全モデルが、8つの標準入力と8つの標準出力を搭載しています。入力/出力配線を、ロボッ
トの背面にあるI/Oポート接続に接続します。配線図については、「I/Oポート」（92ページ）を参照してください。システム入出
力には、複数の使用方法があります。入出力の詳細については、「入力/出力の設定」（55ページ）を参照してください。
7.48
190.00
5.91
150.00
4X 1.57
40.00
3X 1.57
40.00
20X M4X0.7 - 6H THRU ALL
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
23

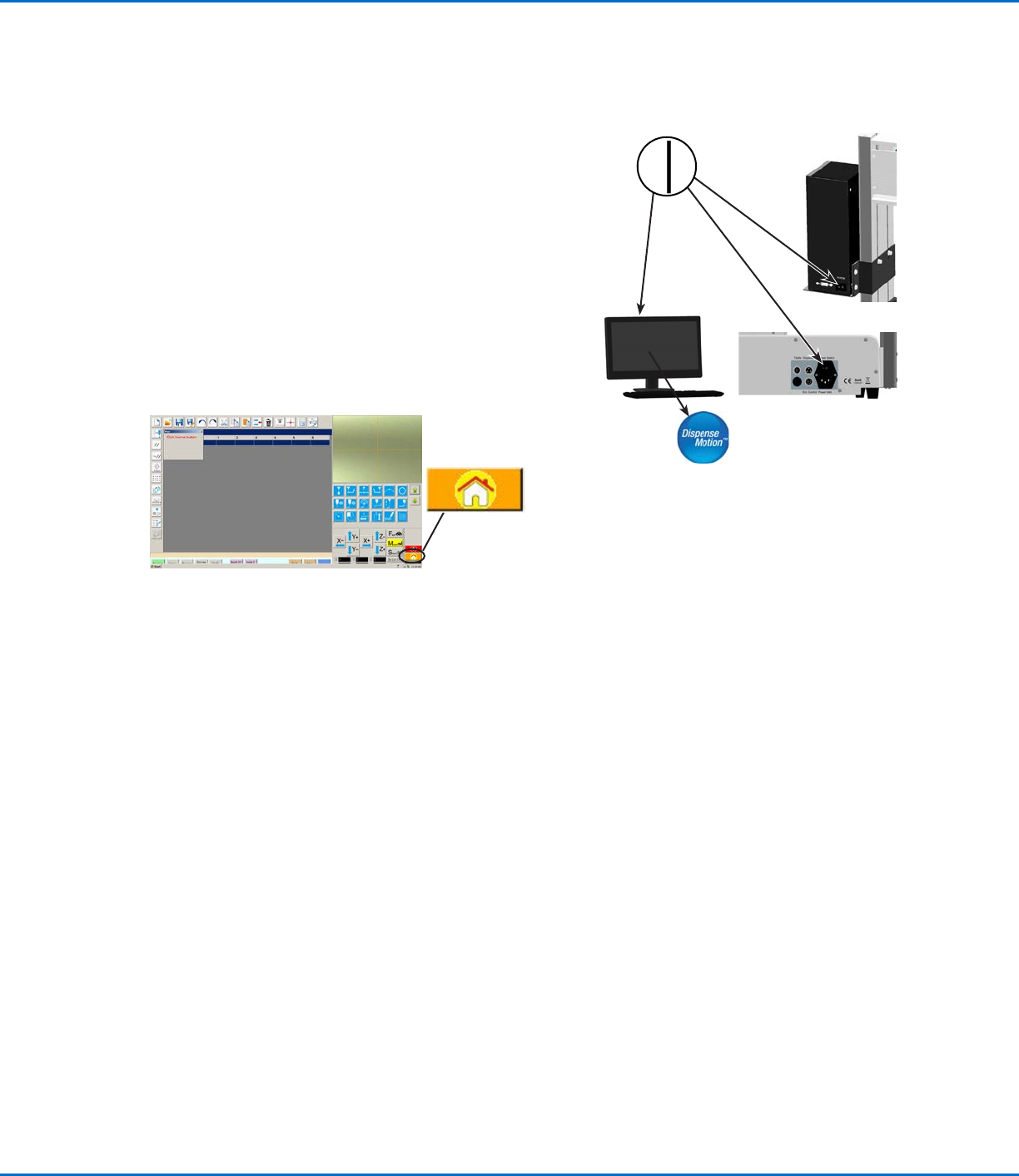

システムの電源の投入
ディスペンシングシステムコンポーネントを含め、システムの設置を完了したら、シ
ステムの電源をオンにして、設置を確認します。
1. 以下の設置作業が完了していることを確認してください。
• 必要なシステムコンポーネントがすべて設置されていること（「設置
（18ページ）を参照してください）。
• 入力/出力安全プラグが設置されていること（該当する場合）。
• ロボットの前面パネルにある[EMERGENCY STOP]（緊急停止）ボ
タンが 押されてい ないこと。
2. DispenseMotionコントローラ、モニター、ロボットのスイッチをオン
にします。
3. [DispenseMotion]アイコンをダブルクリックして、ディスペンシング
ソフトウェアを開きます。
4. [HOME]をクリックします。
ロボットがカメラをホーム位置（0,0,0）に移動します。これでシステム
の準 備 は 完了です。
5. バルブコントローラとディスペンシングシステムを有 効にします。必 要に応じ
て、ディスペンシング機器の説明書を参照してください。
6. 以下のセクションを参照してシステムを設定し、用途に応じたプログラムを作
成します。
• 「プログラミングの概要」（24ページ）
• 「DispenseMotionソフトウェアの概要」（27ページ）
• 「セットアップ」（41ページ）
• 「プログラミング」（60ページ）
