www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
129
SortPathByオプションの使用（続き）
SortByPathオプションがDXFインポートに与える影響の例
DXF配列のインポート: Sort By Pathが
無効の場合
A
B
C
D
1 2 3
4 5 6
7 8 9
DXF配列のインポート: Sort By Path Xが
有効の場合
A
1
3
4
5
6
7
8
9
10
11
12
13
B
DXF配列のインポート: Sort By Path Yが有
効の場合
21 3 4 576 8 9 1011 12 13 14 15
付録C：DXFファイルのインポート（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
130
付録D：QRコードスキャンのセットアップ
プログラムは、QRコードスキャンでも実行することができます。QRコードによるプログラムの実行には、次の条件があります：
• 塗布対象基材向けのQRコードが、ロボットの治具用プレート表面に配置されている必要があります（例えば、塗布対象
基材そのものの上、または塗布対象基材治具用プレートの上）。
• QRコードスキャンが有効であり、また各QRコードがプログラムに関連付けされている必要があります。下記の手順を参
照してください 。
注 記：バーコードはサポートされていません。
QRコードスキャンを有効にするには
# クリック 手順 参考画像
1
>
• [System Setup]タブをクリックし、続けて
[OPEN]をクリックします。
2
• [2D CODE]をクリックし、QRコードスキャンを
有 効にします。
3
>
• [CAMERA]タブをクリックし、次に [Camera]
画面の上部にある[SETUP]をクリックします。
カメラの設定フィールドが表示されます。
4
>
• [2D CODE]タブをクリックし、コード設定フィー
ルドを開き、[ENABLE THE FUNCTION]をチ
ェックします。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
131

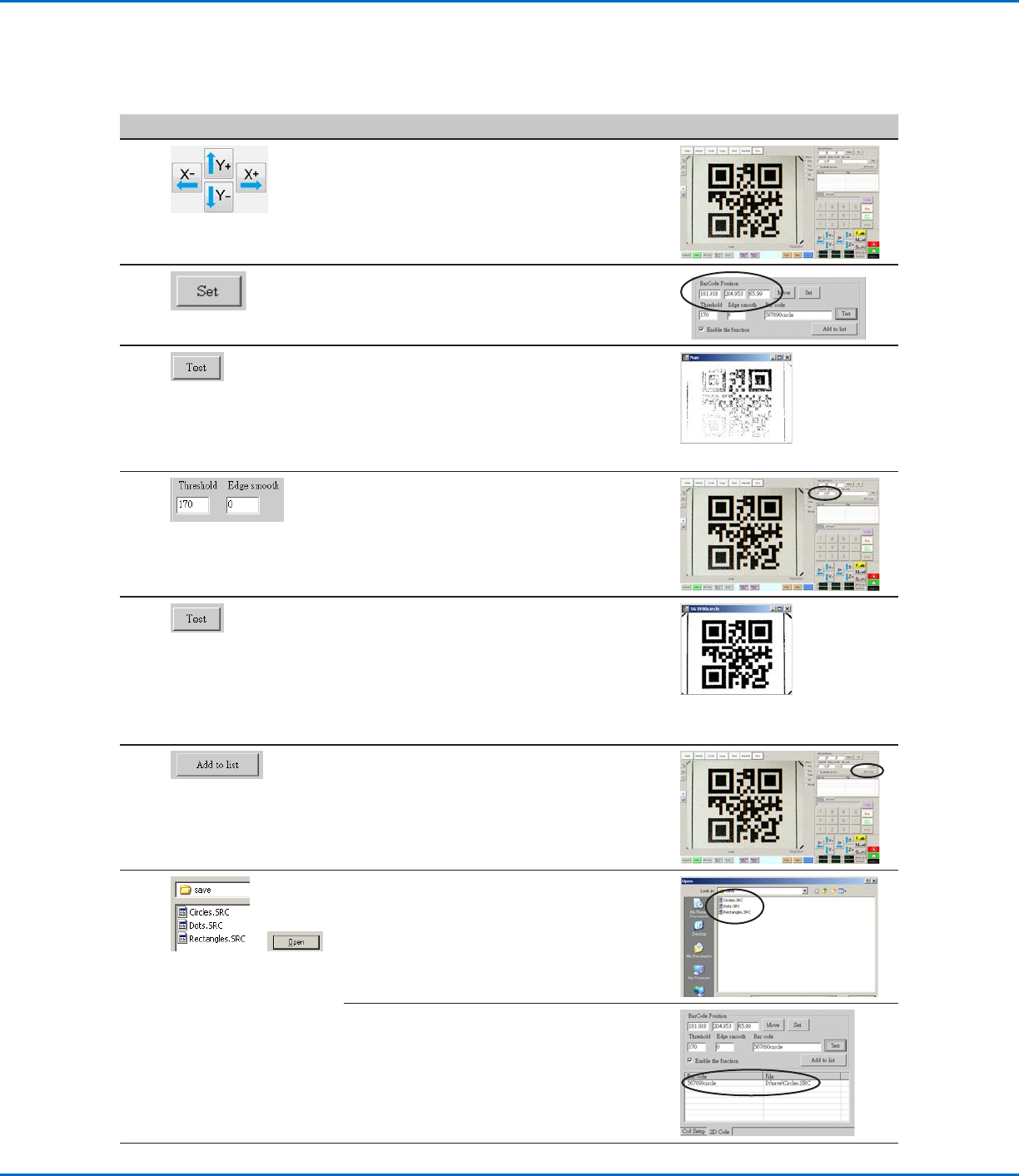

QRコードをプログラムに関連付けるには
# クリック 手順 参考画像
1
• カメラを移動させ、プログラムに関連付けする
Q Rコードが中央に来るようにします。
2
• [SET]をクリックし、その位置を記録します。
QRコードの位置座標は、[BarCode Position]
フィールドに表 示 されます。
3
• QRコードが表示され、焦点が合った状態
で、[TEST]をクリックし、QRコードをスキャン
します。
システムがQRコードを識別できない場
合、[Nan]ポップアップウィンドウが表示されま
す。
4
• [THRESHOLD]および[EDGE SMOOTH]の
値 を 調 整 し ま す：
- THRESHOLD：範囲 = 0–255
- EDGE SMOOTH：範囲 = 0–5
5
• [TEST]をもう一度クリックします。
システムが適切にQRコードを識別すると、右の
ようなウィンドウが 表 示 されます。
• システムがQRコードを識別するまで、手順4と
手順5を繰り返します。QRコードが識別された
ら、次の手順に進み、プログラムに対する関連付
けを行います。
6
• ADD TO LIST]をクリックします。
[Open le]ウィンドウが表示されます。
7
>
• QRコードに関連付ける塗布プログラムを選択
し、[OPEN]をクリックします。
塗布プログラムがQRコードに関連付けされま
す。
次のページに続く
付録D：QRコードスキャンのセットアップ（続き）
