EVシリーズ自動ディスペンシングシステム
121
(ノズル検知器装備のEVシステムのみ）ノズル検知器の設定
#
クリック 手順 参考画像
1
>
• [SYSTEM SETUP] > [OPEN]をクリックしま
す。
2
• ノズル検知器のセンサーの上、約2 ㎜の位置に
く る ま で 、ノ ズ ル を 移 動 し ま す 。
3
• [Tip Detect Device]の[SET]（[Move]の隣）
をクリックします。
• 確認を求められたら、［YES］をクリックします。
4
• [Tip Detect Device]の[Z Detect Limit]に10
（mm）の値を入力します。
5
• [Tip Detect Device]の[DETECT] をクリック
します。
• 確認を求められたら、[YES/OK]をクリックしま
す。
ロボットはノズルをZ = 0の位置まで上げてか
ら、センサー上にノズルを下ろして、ノズルのオ
フセットを検出します。
付録B：ウィザードを使用しない場合の設定手順（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
122
カメラの焦点を使用してノズル-塗布対象基材間のオフセット（Z間隔）を設定
#
クリック 手順 参考画像
1
• [PROGRAM]タブをクリックします。
2
• [CCD Mode]アイコンをクリックし、[Tip
MODE]に変更します。
3
• ノズルを塗布対象基材上の適切な基準ポイン
トに移 動します。
4
• 目 的 の デ ィ ス ペ ン ス ギ ャ ッ プ に 達 す る ま で 、ノ ズ
ルを下にジョグします。
5
>
• [CAMERA] > [SETUP]をクリック
し、[Oset]フィールドに戻ります。
6
• [Focus]の隣にある[SET]をクリックします。
注 記：[Set]ボタンは明るい青色になっていま
す。
7
• [Set]の隣にある[FOCUS]をクリックします。
8
• カメラの十字線が先ほど作成した塗布ドットの
中心に来るまで、カメラを移動します。
• ディスペンスドットの画像が鮮明になるまで、カ
メラの焦点を調整します。カメラの焦点を合わ
せる手順については、17ページの「カメラ」を
参 照してください 。
付録B：ウィザードを使用しない場合の設定手順（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
EVシリーズ自動ディスペンシングシステム
123

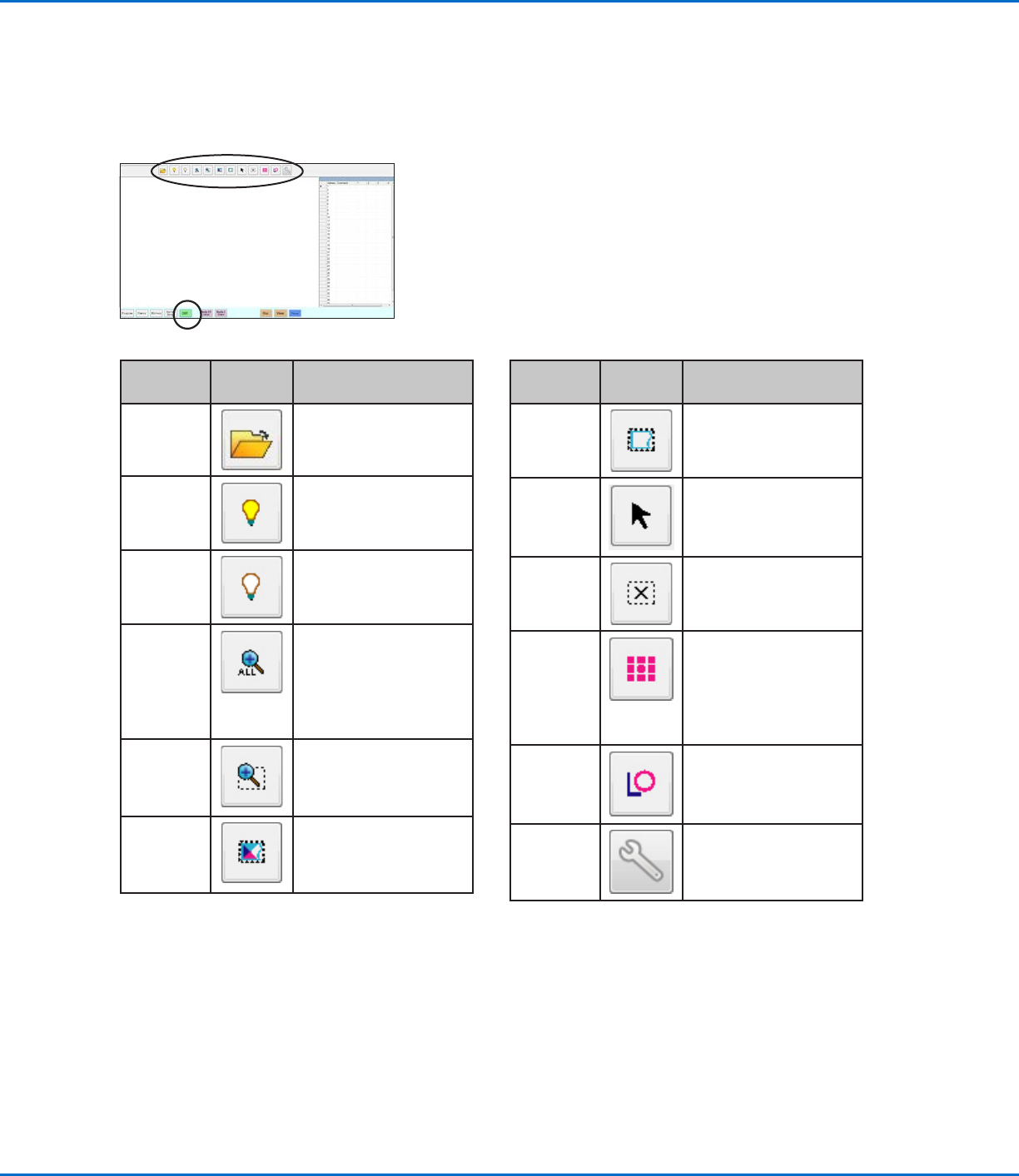

付録C：DXFファイルのインポート
この付録では、[DXF]画面の各部分に関する概要と、DXFファイルのインポート手順を説明します。
[DXF]画面の概要
アイコン
名前
アイコン 機能
Open a
File
ファイルを開きます
Show All
Layers
開いているDX Fファイル
のレイヤーをすべて表 示
します
Hide All
Layers
開いているDXFファイルの
レイヤーをすべて非表示
にします
See All
ディスプレイを圧縮、また
は サ イ ズ 変 更 し て 、開 い て
いるDXFファイルのすべ
て の ポ イ ン ト が 、画 面 の 表
示エリアに表 示されるよう
にします
Zoom
選択したエリアを拡大表
示します
Select All
DX Fファイルのすべてのポ
イントを選 択します
アイコン
名前
アイコン 機能
Select
矩形で囲んだ範囲内のポ
イントのみ 選 択します
Select
Directly
要素を1つ選択します
Cancel
Select
選択をすべて取り消します
Point
Dispense
インポートしたDXF画像
で選 択されたポイントすべ
てにDispense Dotコマン
ドを挿入します
Line
Dispense
インポートしたDXF画像
で選択された形状すべて
にLine Dispenseコマン
ドを挿入します
Option
「DXFのインポートの詳
細設定」（124ページ）を
参 照してください 。
