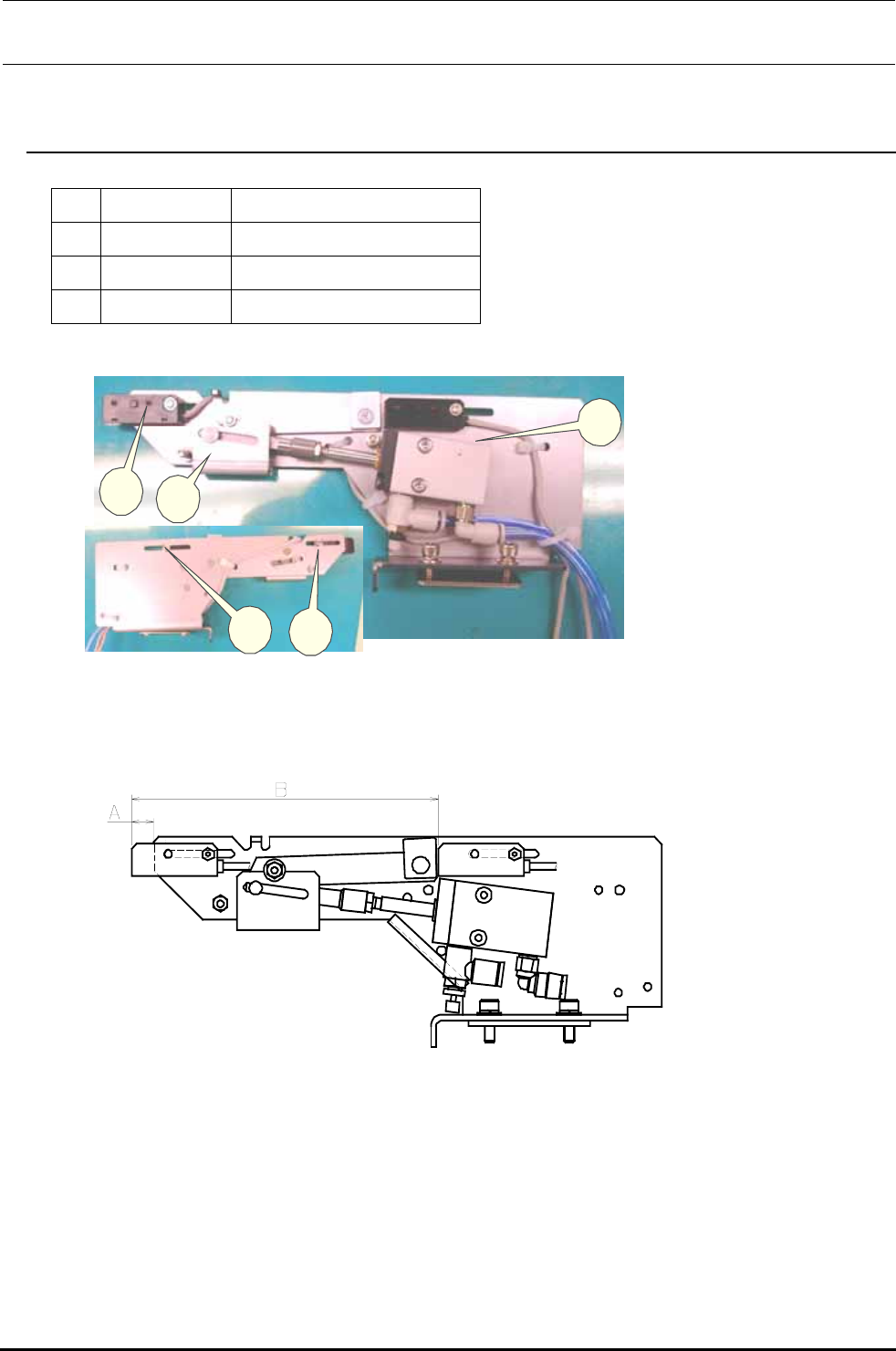

5-7．ＳＴＯＰ／Ｃ．ＯＵＴ传感器的更换
１）卸下止动器安装的ＳＴＯＰ／Ｃ．ＯＵＴ传感器的固定螺丝，更换传感器。
① 40000905 STOPER_FR_ASM
② 40002214 ＳＴＯＰ ＳＥＮＳ ＡＳＭ
③ 40002235 C.OUT_SENS_ASM
④ SL4031291SC SCREW
①
②
③
④
④
图５−７−１
２）安装 STOP 传感器和Ｃ．ＯＵＴ传感器时，请按照下图进行调整。
ＳＴＯＰ传感器 Ａ ＝ 8ｍｍ
Ｃ．ＯＵＴ传感器 Ｂ ＝ 116ｍｍ （Ｌ尺寸规格时 95 ｍｍ）
作为参考，用手动让电磁阀ＯＮ时，把基板放到传送轨道时，ＳＴＯＰ传感器ＯＮ∼止动器前端的距离为 28.8
ｍｍ。
３）请进行空气软管和电线配线处理。
４）此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。把黑色轧花基板(无光泽)放
到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地向顺时针方向转动到
调整到可以检测到指定基板的位置。
5-9
Rev1.00
维修调整要领书

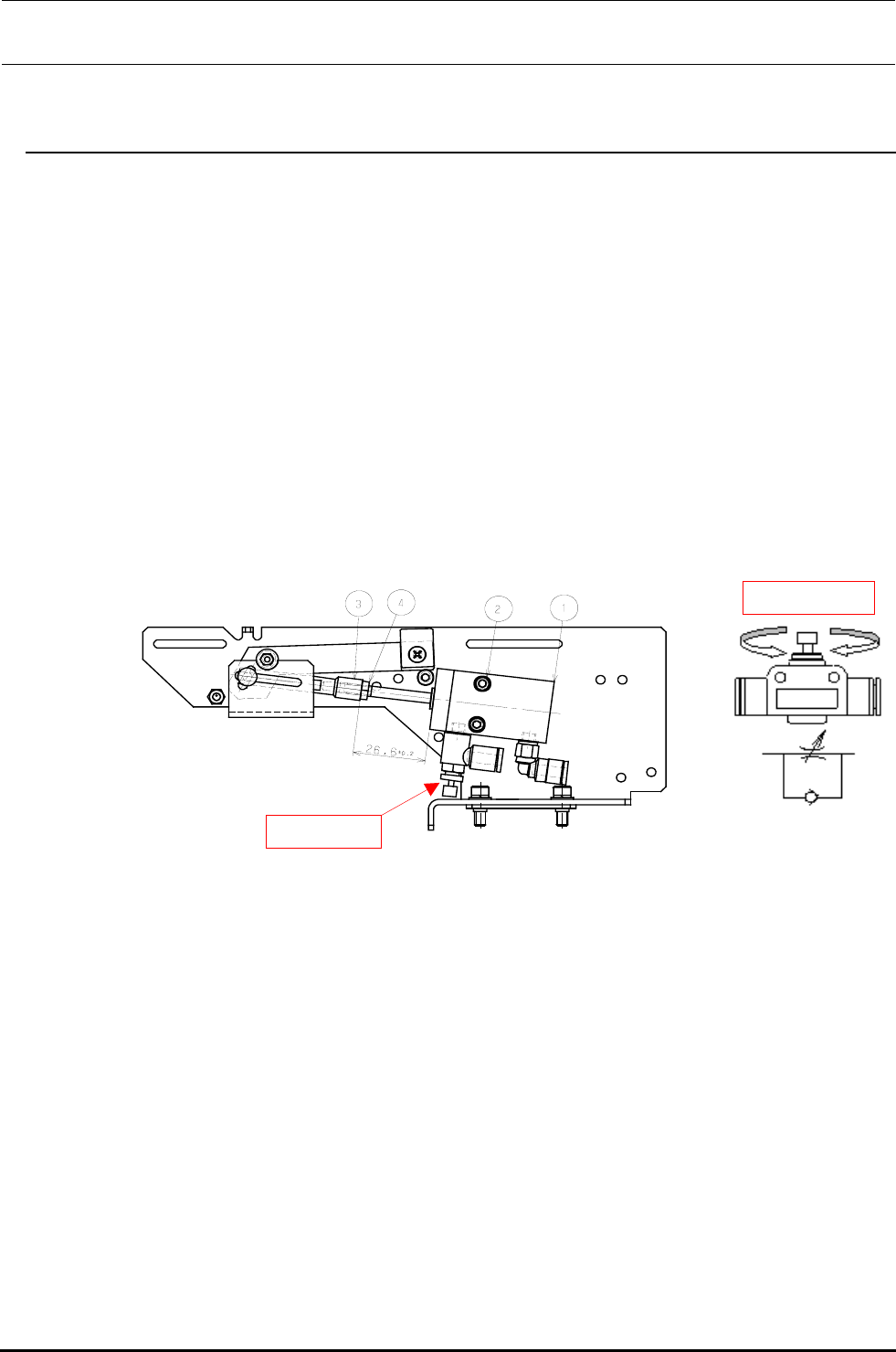

5-8．止动器缸筒的更换
１）卸下④的六角螺母。
２）拧下②缸筒固定螺丝。
３）转动①缸筒的轴部，从③止动器插头卸下缸筒①。
４）请按照（３）∼（１）的顺序进行组装。
此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。
５）调整调速器。
A侧(安装在缸筒) 从全闭开 1 圈。
B侧 从全闭开 2.5 圈。
６）组装后，接入空气（０．４９Ｍｐａ），确认动作是否顺畅。
Ｂ
的速器侧调
Ａ
的侧
调速器
图５−８−１
5-10
Rev1.00
维修调整要领书

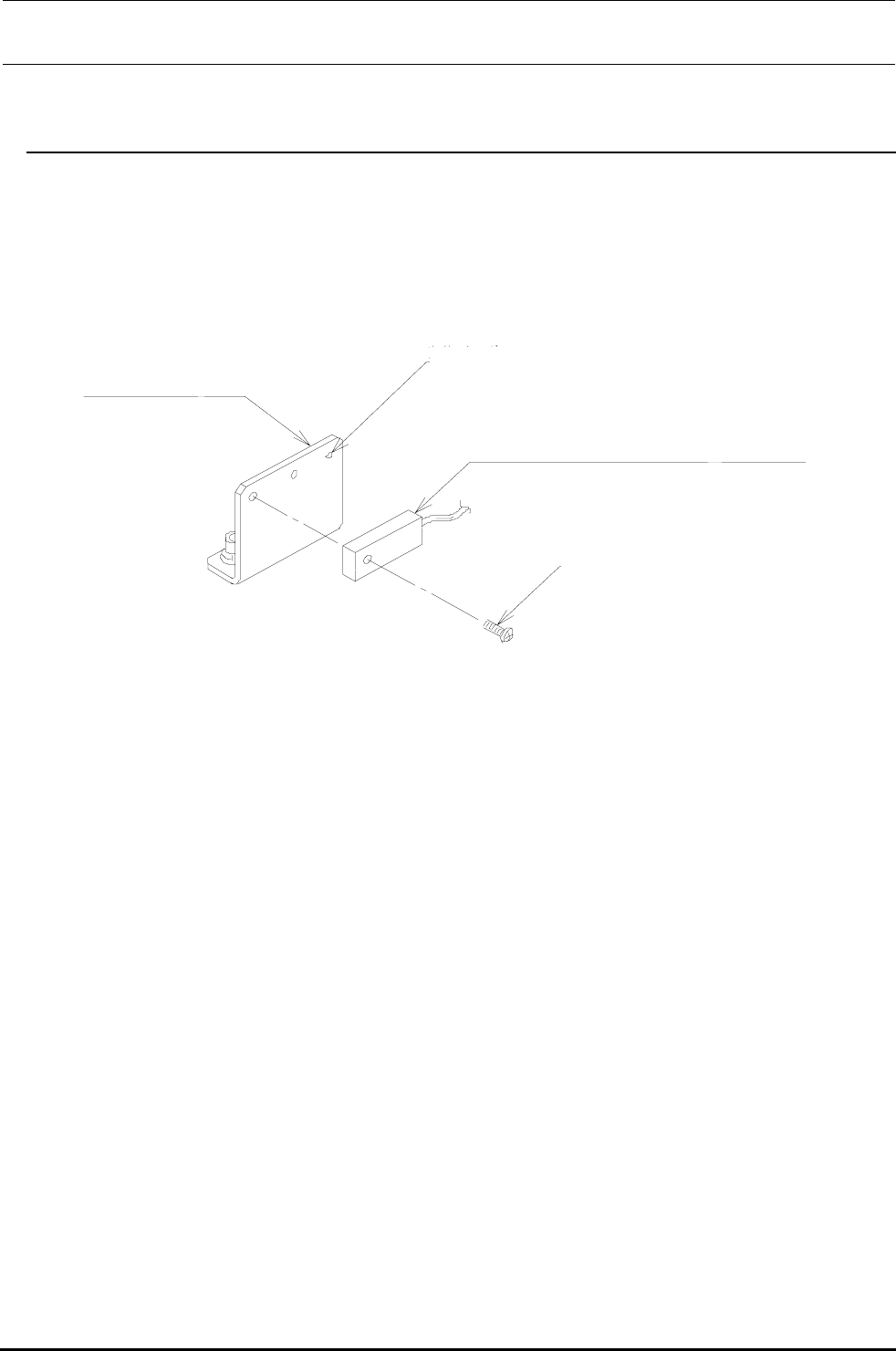

5-9．ＢＵ原点传感器的更换
１）从三传感器架卸下传感器。
２）把传感器和传感器配件之间的距离调整为 1ｍｍ。
扎线带用
E9466729AAO BU 原点传感器(L)
E9467729AAO BU 原点传感器(R)
BU 传感器架
E4115729OOO
传感器附属螺丝
图５−９−１
