Rev1.00 维修调整要领书 2-3-2． FMLA 贴装头 １） 按照２－１－２项的１） ２） ４） ７） 卸下周 边的零件。 ２） 卸下Ｚ传感器座 IC 的安装螺丝（２个）， 从下侧卸下Ｚ传杆器座 IC。 图 ２−３−４ ⑲ ３） 剪断束线带，更换 Z 传感器。 ４） 安装时请按照相反的顺序进行。 ５） 请按照以下的程序进行确认和调整。 图 ２−３−５ 图 ２−３−６ 2−14
Rev1.00
维修调整要领书

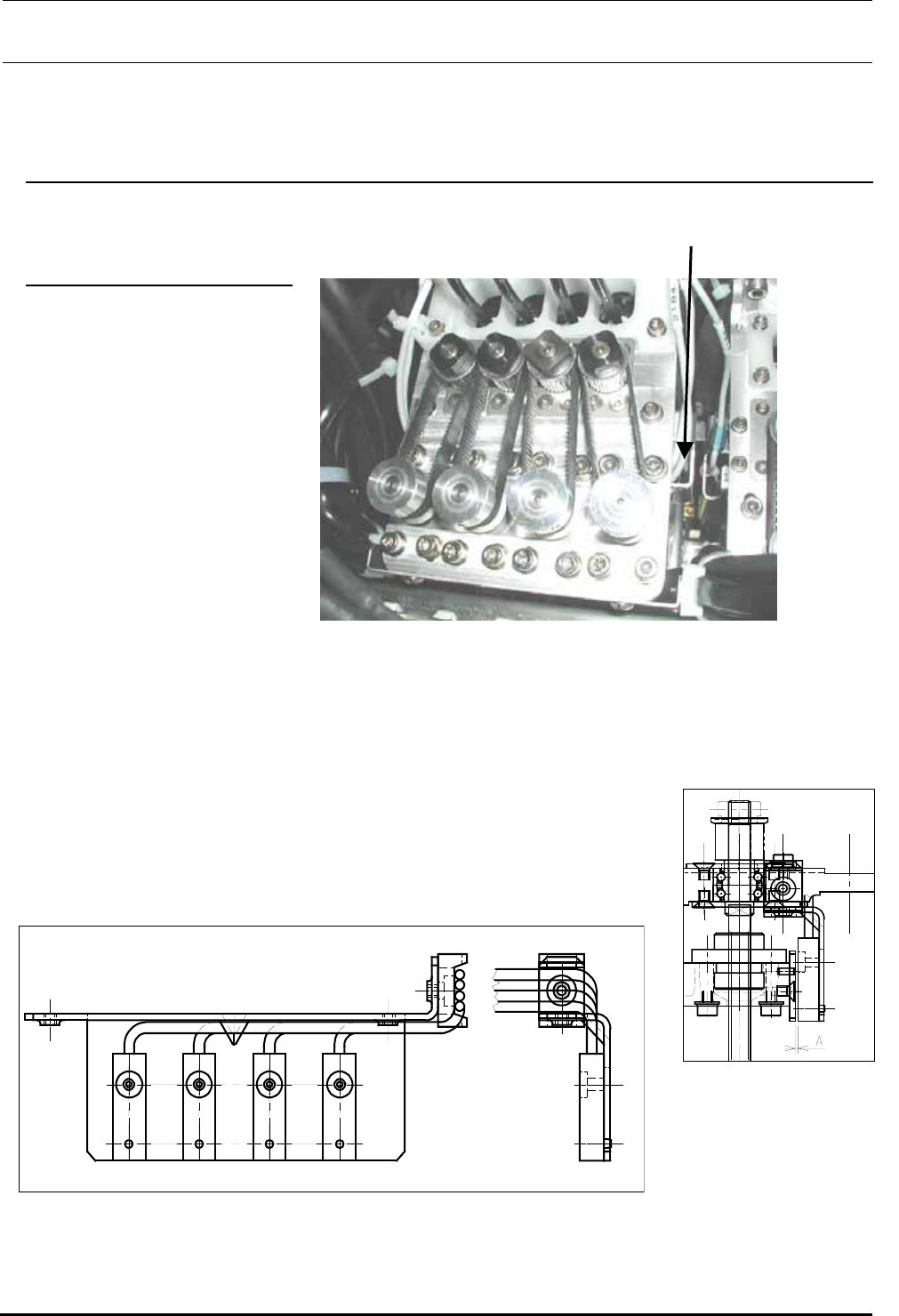

2-3．Ｚ传感器的更换
更换了Ｚ传感器后，进行原点复位确认动作是否正常。
⑱
2-3-1．ＭＮＬＡ贴装头
１） 按照２－１－２项的１）
２）４）７）卸下周边零件。
２） 卸下Ｚ传感器座的安装螺
丝（２个），从下侧下下Ｚ
传感器座。
３） 剪断束线带，更换 Z 传感
器。
４） 安装时按照相反的顺序进
行。
５） 按照以下的程序进行确认
和调整。
＜程序＞
① 测定Ｚ传感器和Ｚ传感器配件的间隙。（图Ａ尺寸）
上下移动Ｚ传感器配件，确认上下均在０．９±０．２ｍｍ的范围中。
② 如果在规格外时，Ｚ请拧送传感器座的安装螺丝，调整
Ｚ传感器的位置。
图２－３－１
图２−３−２
图２−３−３
2−13
Rev1.00
维修调整要领书
2-3-2．FMLA 贴装头
１） 按照２－１－２项的１）２）４）７）卸下周
边的零件。
２） 卸下Ｚ传感器座 IC 的安装螺丝（２个），
从下侧卸下Ｚ传杆器座 IC。
图２−３−４
⑲
３） 剪断束线带，更换 Z 传感器。
４） 安装时请按照相反的顺序进行。
５） 请按照以下的程序进行确认和调整。
图２−３−５
图２−３−６
2−14
Rev1.00
维修调整要领书
Ｚ传感配件ＩＣ
Ａ
＜程序＞
① 测定Ｚ传感器和Ｚ传感器配件ＩＣ的间
隙。 上下移动Ｚ传感器配件，确认上下
均在０．９±０．２ｍｍ的范围中。（Ａ
尺寸）
Ｚ传感器
② 如果在规格外时，请拧松Ｚ传感器座的安
装螺丝，调整Ｚ传感器的位置。另外，上
下移动ＩＣ θ马达，如果间隙量变化时，
请拧松安装螺丝调整 Z 传感器配件的方
向。
2−15
