R E V 1 . 0 0 维修调整要领书 （３）ＥＮ 前部 ⑧ ⑦ ③ ① ⑥ ⑤ ④ ② 开关构成元件 No 开关名称 元件 开关调节器 ＬＥＤ 平板用镜头 / 护罩 监视窗 防止转动垫圈 ① 原点 HA005340010 HA005340020 HA005340060 HA00534005B HA005340030 - ② 起动 HA005340010 HA005340020 - HA005340050 HA005340030 -…
REV1.00
维修调整要领书

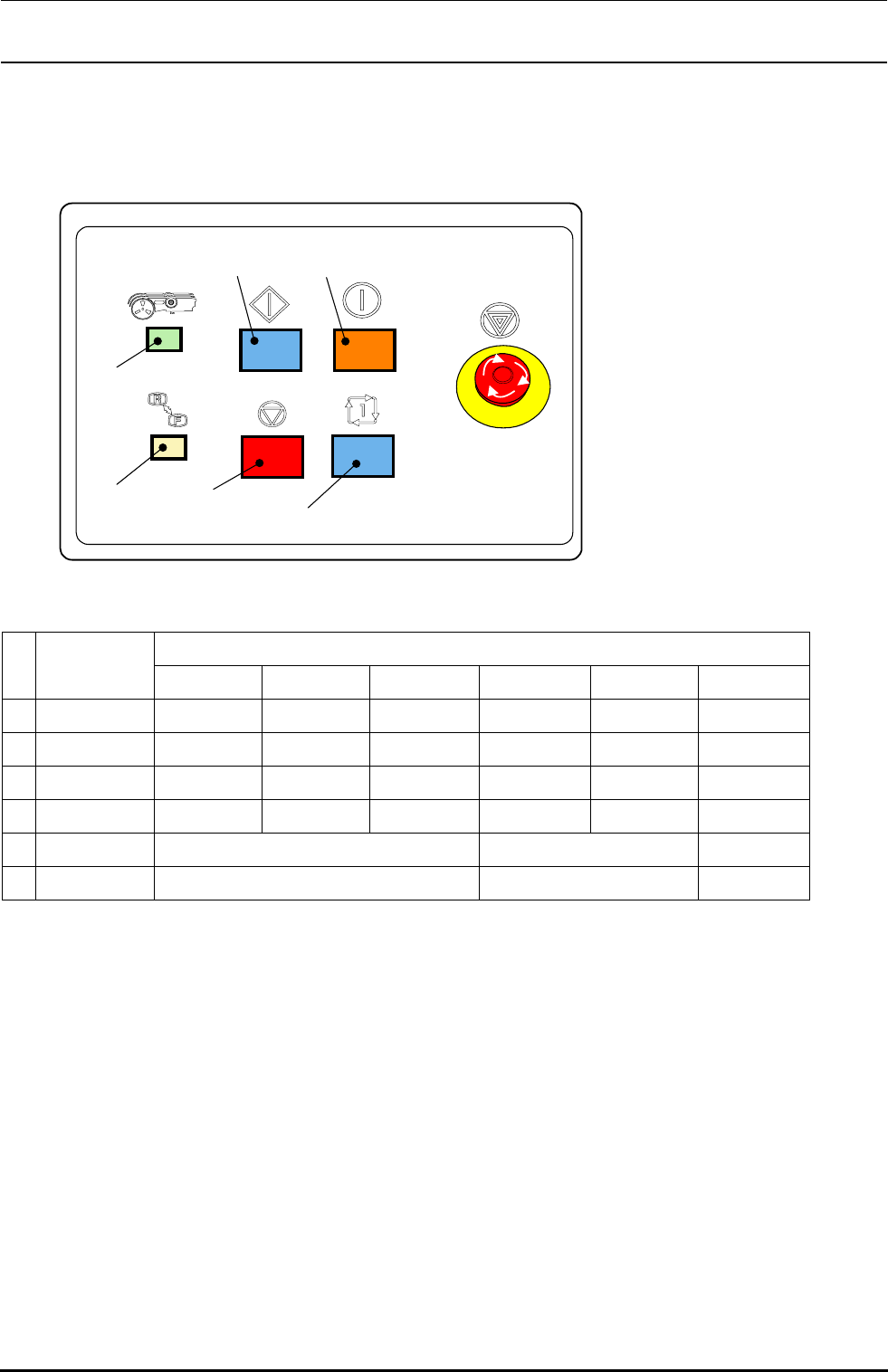

（２）ＳＴ、ＪＥ、ＣＨ 后部
⑥
⑤
①
③
②
④
开关构成部件
No
开关名称
元件 开关调节器 ＬＥＤ 平镜头 监视窗 防止转动垫圈
①
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
②
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
③
伺服器 HA005340010 HA005340020 HA005340060 HA00534005A HA005340040 -
④
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
⑤
供料器 40002252 HA00537001A HA005370020
⑥
键盘变换 40002251 HA005370010 HA005370020
14-54
REV1.00
维修调整要领书

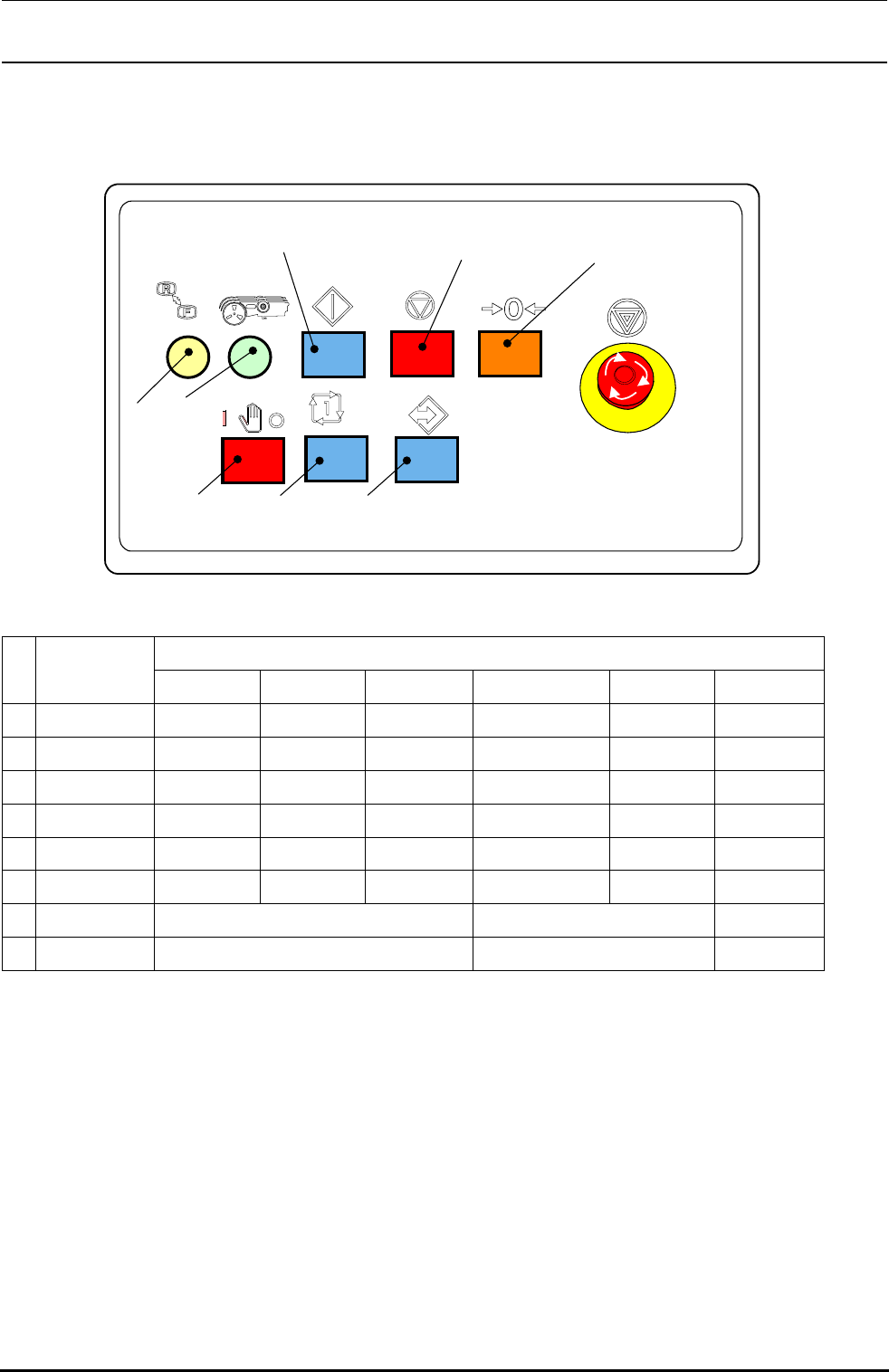

（３）ＥＮ 前部
⑧
⑦
③
①
⑥
⑤
④
②
开关构成元件
No
开关名称
元件 开关调节器 ＬＥＤ 平板用镜头/护罩 监视窗 防止转动垫圈
①
原点 HA005340010 HA005340020 HA005340060 HA00534005B HA005340030 -
②
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
③
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
④
在线 HA005340010 HA005340020 HA00534006A HA00534005B HA005340030 -
⑤
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
⑥
维修 HA005340010 HA005350020 - HA005350030 HA005340030 -
⑦
供料器 40002252 HA00537001A HA005370020
⑧
键盘变换 40002251 HA005370010 HA005370020
14-55
REV1.00
维修调整要领书

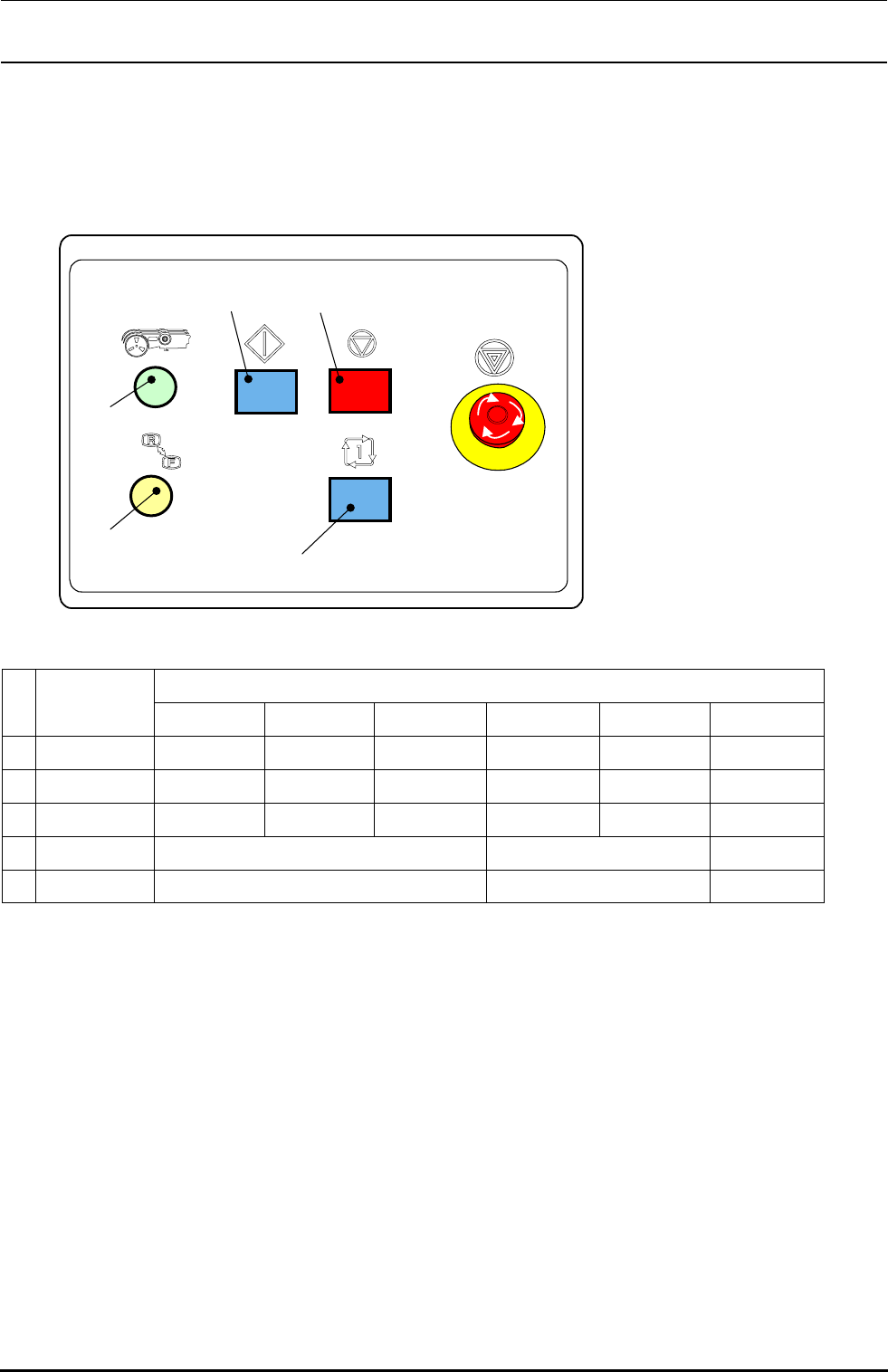

（４）ＥＮ 后部
⑤
④
①
②
③
开关构成部件
No
开关名称
元件 开关调节器 ＬＥＤ 平镜头 监视窗 防止转动垫圈
①
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
②
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
③
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
④
供料器 40002252 HA00537001A HA005370020
⑤
键盘变换 40002251 HA005370010 HA005370020
14-56
