Rev1.00
维修调整要领书
2-6-2．FMLA 贴装头
同步皮带ＩＣＺ的更换
更换了同步皮带ＩＣＺ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关，激光有关的ＭＳ参
数。（输入项目请参照２－９项。）
１）按照２－２－３项的１）２）松开同步皮带
ＩＣＺ。
⑪
２）更换同步皮带ＩＣＺ。
※ 在ＩＣ Z 马达安装螺丝（４个）上涂
上锁定漆２４２后，用转矩２．３ Nm
进行固定。
※ 皮带张力请按照２－２－３项IC马达
图２−６−３
（参照Ｐ２－10）进行调整。
2−21
Rev1.00
维修调整要领书

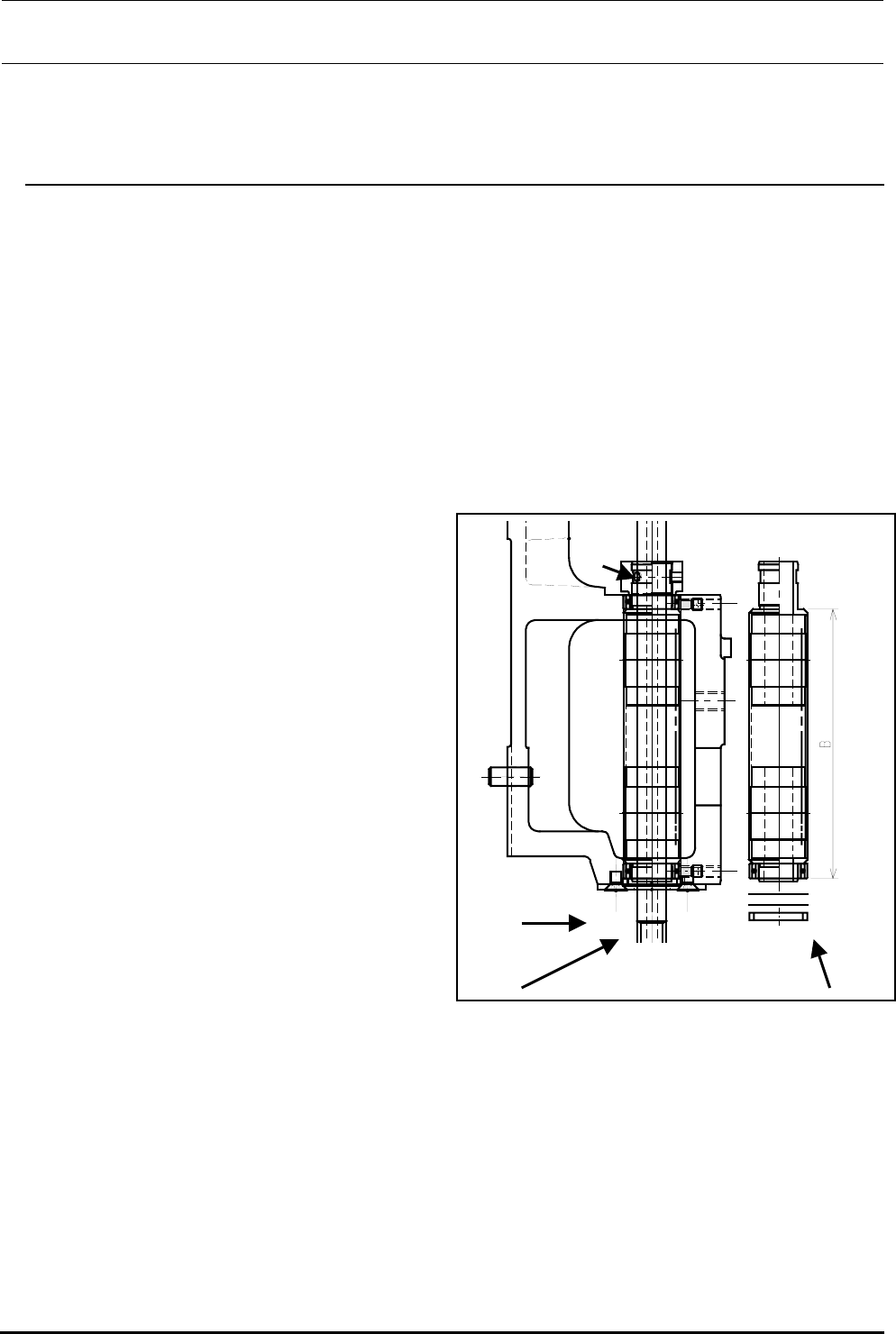

2-7．螺旋箱的更换
更换螺旋箱时，需要卸下ＭＮＬＡ贴装头、θ马达。θ轴的原点，Ｚ轴原点的位置调整和 Z 轴高度
有关，激光有关的ＭＳ参数需要重新输入。（输入项目请参照２－９项。）
１） 按照２－１－１项卸下ＭＮＬＡ贴装头。
２） 实施２－２－１项的２），卸下马达护罩。
３） 按照２－２－２项的３）松开同步皮带θ。
４） 拧松保持ＭＮＬＡ支架的螺丝，从贴装头板卸下来。
５） 按照２－５－１项的１）２），从Ｚ滑动架的轴承卸下螺旋轴。
６） 从螺旋箱卸下θ皮带轮。
图２−７−１
⑮
⑭
⑬
⑫
７） 拧松保持轴承的固定螺丝。
８） 卸下轴承板を，向下拉出螺旋箱。
９） 安装时请按照相反的顺序进行。
１０） 更换时，在卸下轴承板的状态，请
确认推顶橡胶应从贴装头支架凸出１５０μ
ｍ。
（螺旋箱，轴承更换后，测定更换前后的尺寸，
如果有差别，请增减间隙片的厚度为 150μ
ｍ。）
※ 固定轴承板前，保持轴承的固定螺丝顶到推
顶橡胶后，再拧 1 圈。
※ 轴承板的安装螺丝，请用转矩０．７１ Nm 进行固定。
2−22
Rev1.00
维修调整要领书
2-8．吸嘴套轴组件的更换
１） 拧松吸嘴套轴的安装螺丝，卸下吸嘴套轴。
２） 安装时，把过滤器插进轴的最里面，用固定螺丝进行固定。
３） 安装新的吸嘴套轴时，请按照以下的程序进行安装。
＜程序＞
① 把夹具吸嘴安装贴装头。
② 把测定标尺顶到夹具吸嘴，确认吸嘴套轴的摆动应在 0.02mm 以内。
※吸嘴套轴的安装螺丝，请用转矩０．５ Nm 进行固定。
※请拿住螺旋轴的黑色部分进行操作。触摸银色部分时请带上手套等，请勿用手直接触摸。
图２−８−１ ＭＮＬＡ贴装头
⑯
⑰
图２−８−２ FMLA 贴装头
2−23
